SR84 / SR85, CH33
(J) 3

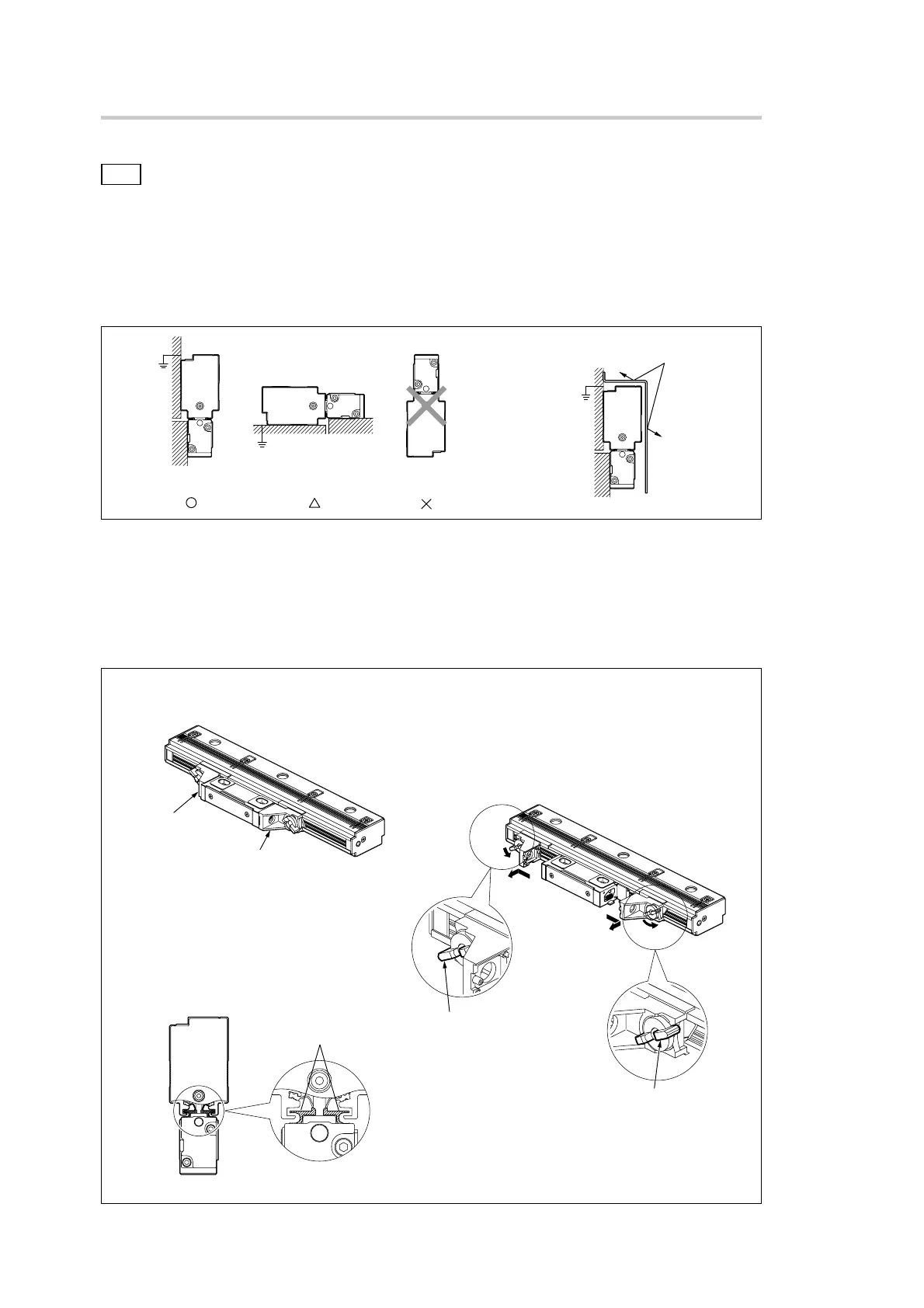

■ スケール、スライダの取付の注意
注意
. スケール取付前に電源は投入しないでください。
. スケールは、スケール本体の開口部を下向きにして取付けてください。
下向きが無理な場合は、横向きとしてください。上向きでは取付けないでください。(図1)
. 測定長(ML)を超えてスライダを動かすと破損します。ご注意ください。
. クーラントが直接かかる環境では、クーラントが直接かからないよう、スケールにカバーを取
付けてください。(図2)
SR84 / SR85
. スライダホルダは、輸送時のスライダ固定用のものです。取付の基準とはなりません。
. スライダホルダは、スライダを固定する直前まで、できるだけ外さないでください。
. スライダホルダを外しても、スライダはスライダに設けられた樹脂フックにより、スケール
本体に対しておおよその位置関係が維持されます。
. 無理にスライダをねじるなどの力を加えると、樹脂フックが外れてしまいます。樹脂フックが
外れたときは樹脂フックを元の位置に戻してから取付作業を行なってください。(図4参照)
図2図1
開口部下向き
( )
開口部横向き
( )
開口部上向き
( )
クーラント
図3
図4
スライダホルダL
スライダホルダR
レバー
(この位置に回す)
レバー
(この位置に回す)
手順2
手順2
手順1
手順1
樹脂フック
樹脂フック
輸送/固定時の状態 スライダホルダの取外し方法
1.ロックの解除
左右のスライダホルダのレバーを反時計方向(イラスト
の位置)に回します。
2.取り外し
スライダホルダを外側にスライドさせ、スケールから
取外します。
