SR84 / SR85, CH33
(J) 7
スペーサ(t=1.0mm)
図11

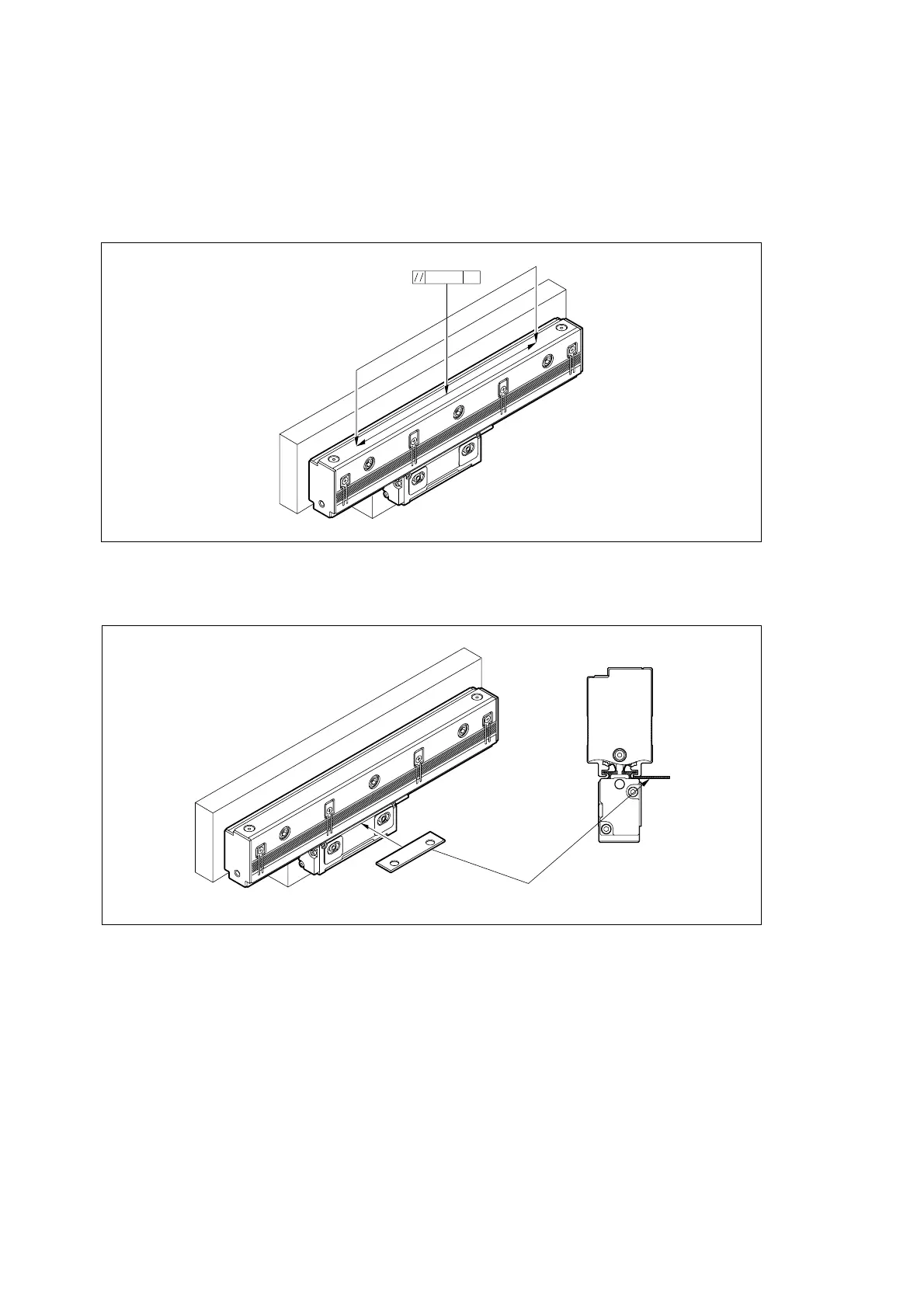

2. スケール背面をダイヤルゲージで測定しながら、スケール背面のマシンガイドに対する平行
度を調整し、固定ねじを締めつけます。
<測定方法>
スケール本体背面の取付穴位置付近を測定してください。
図10
3. スケールとスライダの隙間に、付属品のスペーサ（t=1.0mm）を挿入し、スライダをスケー
ルに突き当てながら、スライダの位置調整を行ないます。
■ 空気導入およびオイル・ルブリカントについて
エンドキャップ部には、標準で空気導入およびオイル・ルブリカント用のM5タップ穴があります。
詳細資料は別売の取扱説明書を参照してください。
単位:mm
0.1
MG
