6 (J)
SR84 / SR85, CH33

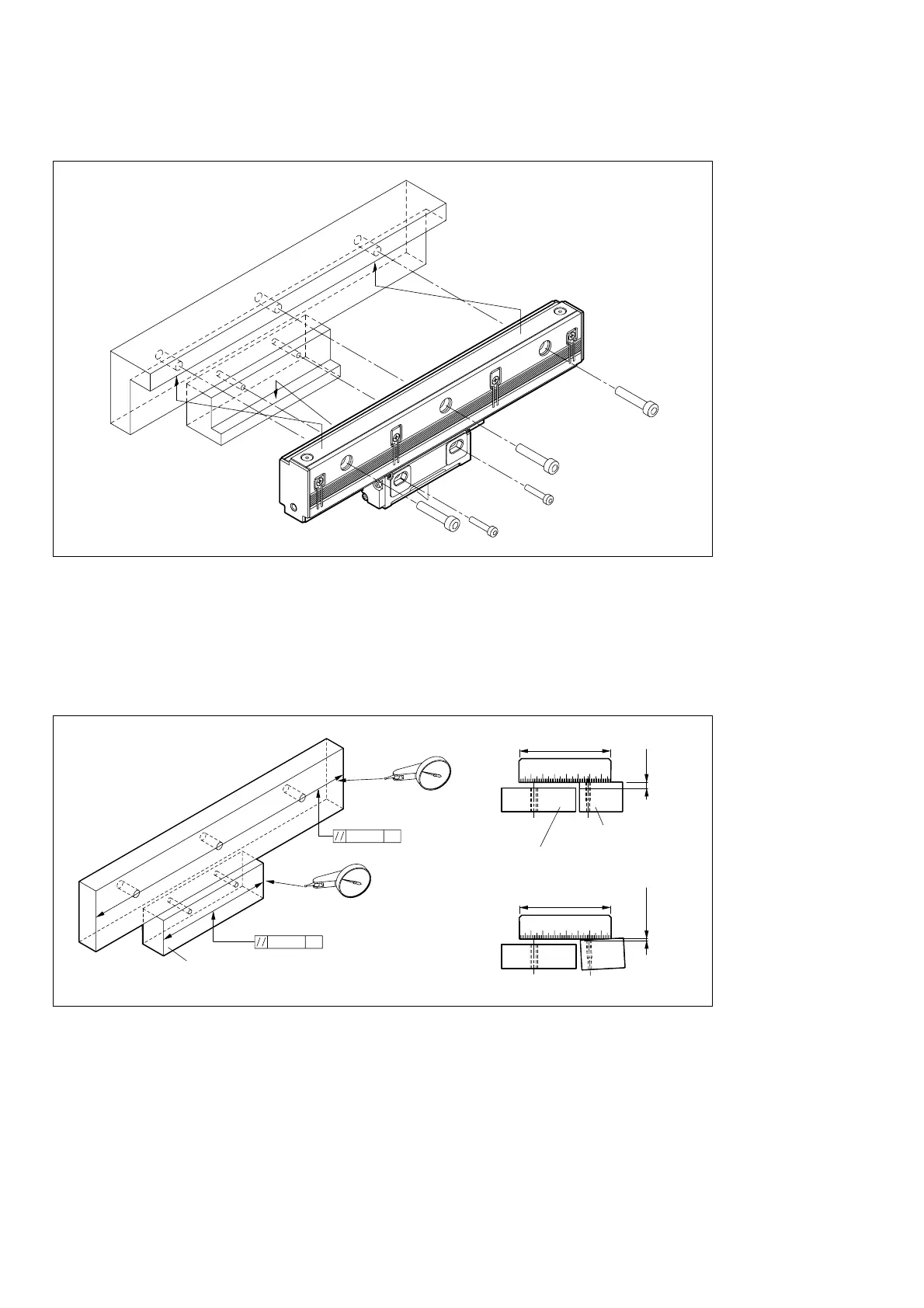

図8
3. スケールを各突き当て面に突き当てて、取付けます。
例2:ブラケットにスケールとスライダの突き当てを設けない場合
1. スケール用ブラケットとスライダ用ブラケットのマシンガイドに対する平行度を調整し、固
定します。
スライダ用ブラケットのスケール用ブラケットに対する高さと平行度を調整し、固定します。
図9
単位:mm
0.05
以下
78
±0.3
5
±0.2
78
±0.3
0.05
MG
0.05
MG
スライダ用ブラケット
スライダ用ブラケット
スケール用ブラケット
