Sony SR85 - Page 7

SR84 / SR85, CH33
(J) 5
取付例
例1 (推奨):ブラケットにスケールとスライダの突き当てを設ける場合
突き当てを設けると、スケールの取付精度が向上します。また、スケールの再取付が簡単になり
ます。

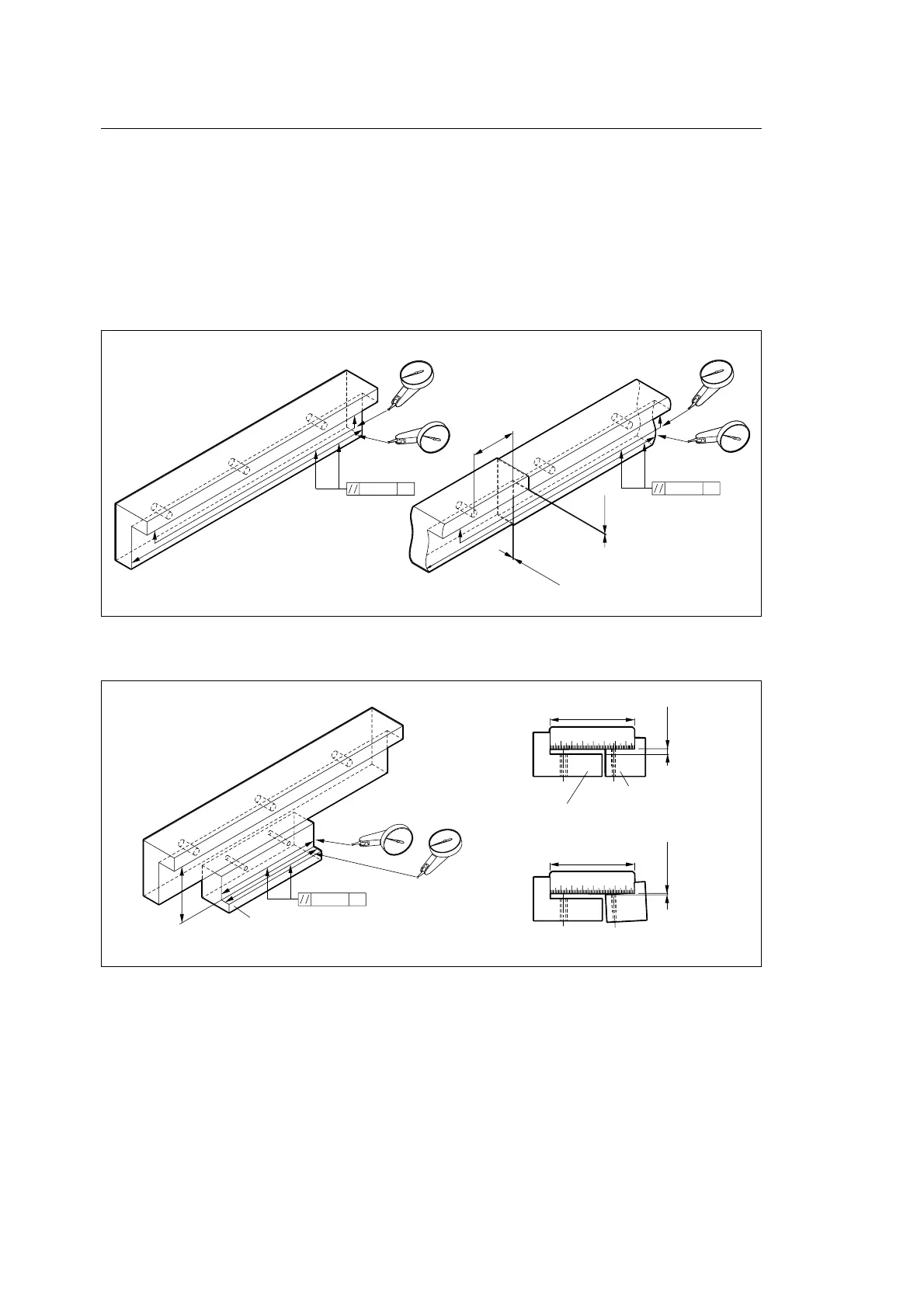

1. スケール用ブラケットのマシンガイドに対する平行度を確認、調整し、固定します。
図のように、分割されたブラケットを使用する場合でも、ブラケット全長で平行度を調整し
てください。
図6
図7
単位:mm
単位:mm
0.05 以下
0.05
以下
50
0.05
MG
0.05
MG
スケール用
ブラケット
または
0.05
以下
78
±0.3
5
±0.2
0.05
MG
78
±0.3
78
±0.3
スライダ用ブラケット
スケール用ブラケット
スライダ用ブラケット
2. スライダ用ブラケットの高さと平行度を確認、調整し、固定します。
