4 (J)
SR84 / SR85, CH33
. スケールを取付ける前に、必ず取付面(または取付用ブラケット)のアライメントが規格内で
あることを確認してください。
. スケール取付用ブラケットを使用する際は、スケール全長にわたる長さのブラケットを使用し
てください。分割されたブラケットを使用する場合でも、必ず取付用ブラケットのアライメン
トが規格内であることを確認してください。
. スケール本体背面が取付基準となります。
. スケール取付ねじは一度に締めず、仮締めし、平行度を出してから規定トルク(図5参照)で締
めつけてください。

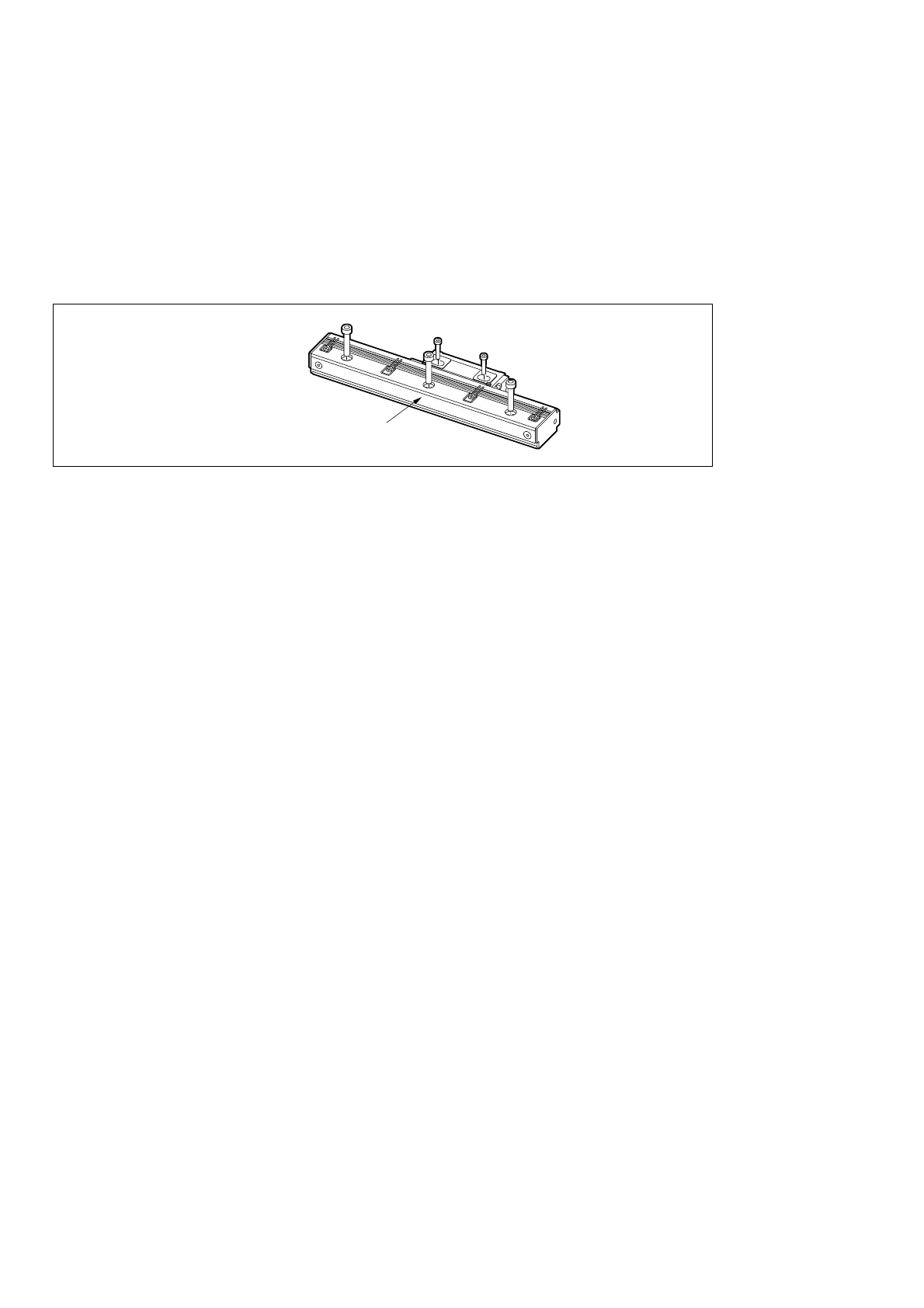

図5
スケール : M6 x 35 (9 N.m)
スライダ : M4 x 20 (2.7 N.m)
突き当てる
