6
PT
Preparativos
Ligação de um fio terra
Caso ligue uma antena externa, certifique-se de ligar
um fio terra (venda avulsa) ao terminal AM
ANTENNA y (em adição à antena de quadro AM)
para a protecção contra relâmpagos.

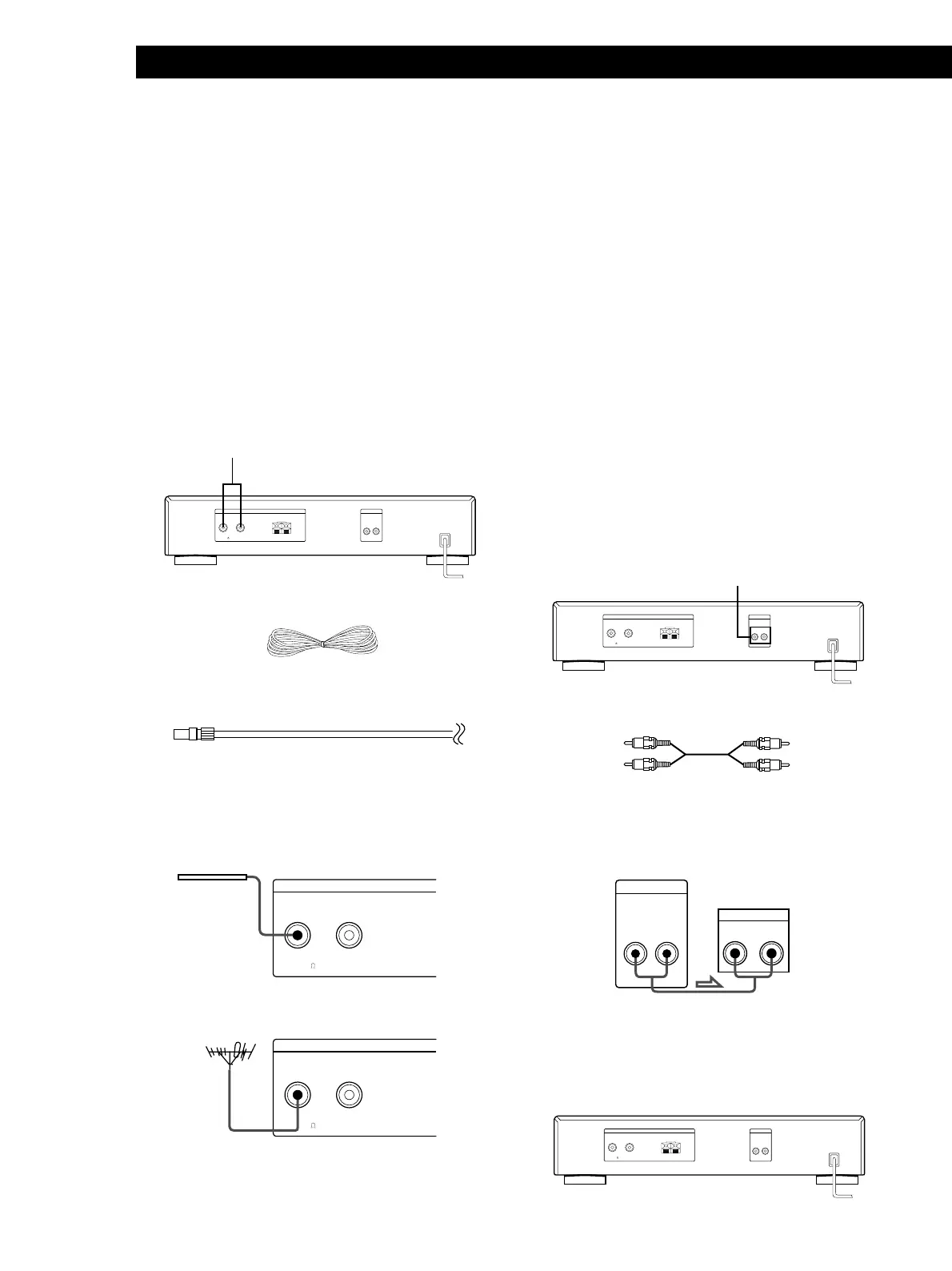

Ligações da antena FM
Com uma antena externa FM, pode-se obter uma
melhor qualidade sonora nas transmissões de FM.
Recomenda-se a utilização da antena filiforme FM
fornecida somente temporariamente, até que seja
instalada uma antena externa FM. Quanto à localização
específica do terminal FM ANTENNA, consulte a
ilustração abaixo.
O que é necessário?
• Antena filiforme FM (fornecida) (1)
• Antena externa FM (venda avulsa) (1) e cabo coaxial de 75
ohms (venda avulsa) (1)
Ligue a antena filiforme FM fornecida ou uma antena
externa FM (venda avulsa) a um dos terminais FM na
parte posterior deste aparelho.
Conector IEC do tipo fêmea
FM ANTENNA
Antena filiforme FM
ANTENNA
A FM B
75 COAXIAL
ANTENNA
A FM B
75 COAXIAL
Antena externa FM
Conector IEC do tipo fêmea
z Podem-se utilizar duas antenas FM
Este sintonizador possui dois terminais FM ANTENNA,
A e B, para a utilização com diferentes tipos de antenas
FM. Por exemplo, pode-se ligar uma antena externa à
tomada A e ligar uma antena de cabo à tomada B. Pode-
se, ainda, comutar a antena durante a utilização do
medidor de sinal para determinar qual antena oferece a
melhor recepção para uma estação em particular.
Ligação de um fio terra
Caso ligue uma antena externa, certifique-se de ligar
um fio terra (venda avulsa) ao terminal AM
ANTENNA (em adição à antena de quadro AM) para
a protecção contra relâmpagos.
Ligações do amplificador
Ligue o sintonizador a um amplificador. Certifique-se
de desligar a alimentação de ambos os equipamentos
antes de efectuar a ligação. Quanto à localização
específica dos terminais, consulte a ilustração abaixo.
Quais os cabos necessários?
• Cabo de ligação de áudio (fornecido) (1)
Ligue as fichas brancas às tomadas brancas (L), e as fichas
vermelhas, às tomadas vermelhas (R). Insira as fichas
completamente nas tomadas; ligações frouxas podem causar
interferências.
Ligação do cabo de alimentação CA
Ligue o cabo de alimentação CA a uma tomada da rede após
completar todas as ligações prévias.
Vermelho (R)
Branco (L) Branco (L)
Vermelho (R)
LINE OUT
/
a uma tomada da rede CA
ANTENNA
A FM B
AM
y
75 COAXIAL
RL
LINE OUT
ANTENNA
A FM B
AM
y
75 COAXIAL
RL
LINE OUT
ANTENNA
A FM B
AM
y
75 COAXIAL
RL
LINE OUT
TUNER IN
RL
RL
LINE OUT
Amplificador
