Sony STR-AZ3000ES - Installing and Connecting Speakers

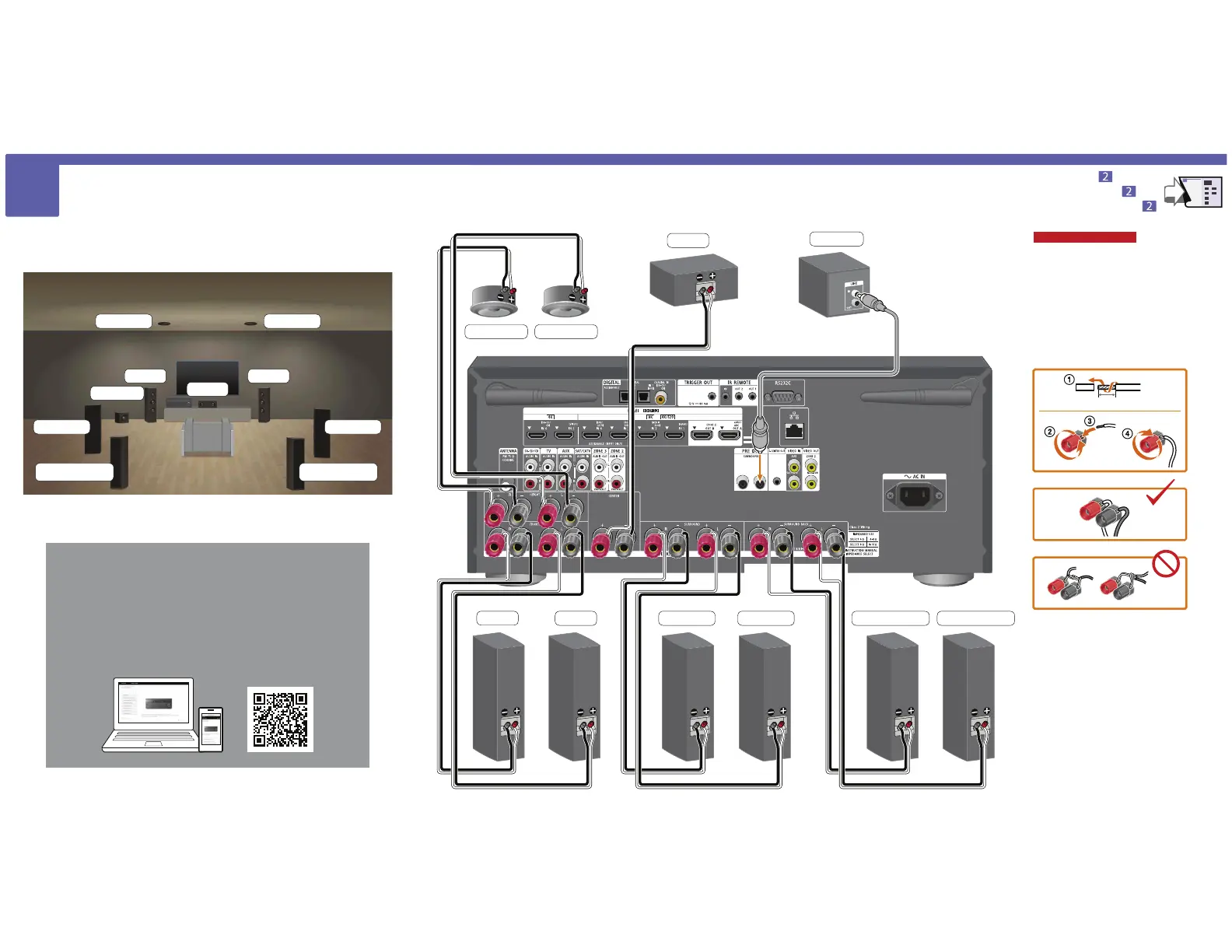

Example of a 7.1.2 channel speaker system configuration
Exemple d’une configuration de systèmes d’enceintes 7.1.2 canaux
Ejemplo de configuración de un sistema de altavoces de 7.1.2 canales
Go to back page for step
.
Consultez le verso pour l’étape
.
Vaya al dorso para consultar el paso
.
Speaker cables
Câbles d’enceinte
Cables de altavoz
CENTER
SURROUND R SURROUND BACK R SURROUND BACK L
FRONT R
SURROUND LFRONT L
SUBWOOFER
TOP FRONT R TOP FRONT L
Monaural audio cable
Câble audio mono
Cable de audio monofónico
Speaker cables
Câbles d’enceinte
Cables de altavoz
Speaker cable
Câble d’enceinte
Cable del altavoz
Installing and connecting the speakers
Installation et raccordement des enceintes
Instalación y conexión de los altavoces
1
Sony Corporation © 2022 Printed in Malaysia / Imprimé en Malaisie
FRONT L FRONT R
CENTER
SURROUND L SURROUND R
SUBWOOFER
TOP FRONT L TOP FRONT R
Visit the Help Guide for complete instructions and information including
more examples of speaker system configurations and connections.
Consultez le Guide d’aide pour des instructions et des informations
complètes, notamment des exemples supplémentaires de configurations
et de connexions de systèmes d’enceintes.
Visite la Guía de ayuda para ver instrucciones completas e información
incluyendo más ejemplos de configuraciones y conexiones del sistema de
altavoces.
https://rd1.sony.net/help/ha/straz305070/h_uc/
10mm (13/32")
Improper connection may result in fatal
damage to the receiver.
Un raccordement incorrect peut entraîner
une détérioration irrémédiable de l’ampli-
tuner.
Una conexión incorrecta puede resultar en
un daño fatal para al receptor.
Note / Remarque / Nota
Connect speaker cables properly with the
polarities (
ñ
/
×
) matched between the
speaker cables and the SPEAKERS terminals.
Connectez correctement les câbles
d’enceintes en faisant correspondre les
polarités (
ñ
/
×
) des câbles d’enceintes et
des bornes SPEAKERS.
Conecte los cables de altavoz correctamente
haciendo coincidir las polaridades (
ñ
/
×
)
entre los cables de altavoz y los terminales
de SPEAKERS.
SURROUND BACK L SURROUND BACK R
