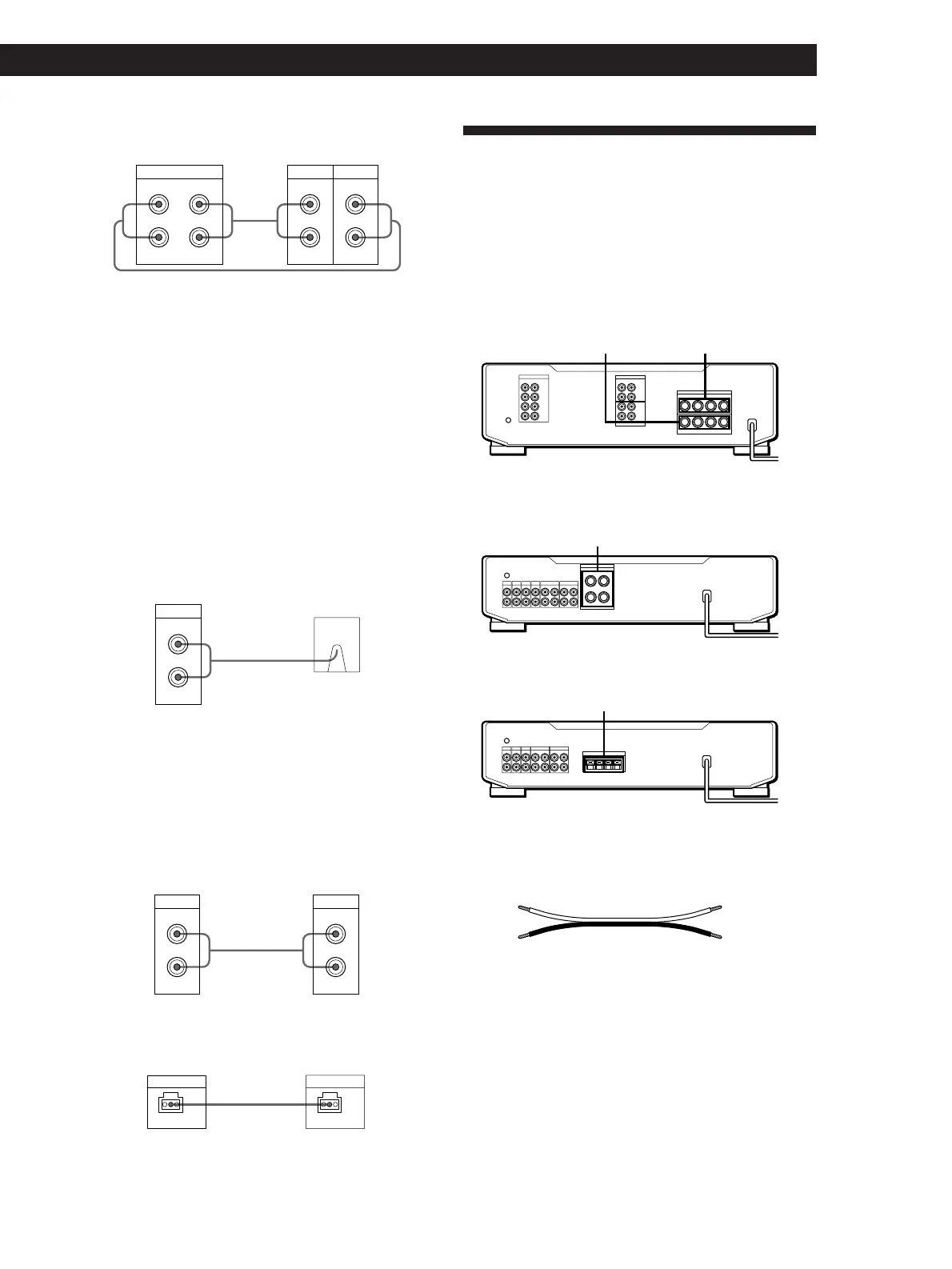

Raccordement des enceintes
Aperçu
Cette section explique comment raccorder des
enceintes à l’amplificateur. Vous pouvez raccorder
deux paires d’enceintes, SPEAKERS A et B (TA-
FE910R/FE710R/FE610R seulement).
• TA-FE910R/FE710R/FE610R
Torsadez les extrémités à nu du cordon sur 15 mm environ.
Raccordez bien les cordons appropriés aux bornes, c’est–à–
dire + à + et – à –. Si les cordons sont inversés, le son sera
déformé et manquera de graves.
Amplificateur
Utilisez la configuration ci-dessus pour connecter les
connecteurs OUTPUT et INPUT
—d’une platine à cassette ou DAT aux connecteurs TAPE1/
DAT.
—d’une platine à cassette ou DAT aux connecteurs TAPE2/
MD.
Tourne-disque
1 Retirez les fiches court-circuiteuses des connecteurs
PHONO avant de raccorder les cordons (mais seulement
lors du raccordement d’un tourne-disque).
N’insérez pas les fiches court-circuiteuses dans un autre
lot de connecteurs REC OUT. L’amplificateur pourrait ne
plus fournir de son ou mal fonctionner.
2 Raccordez les cordons de liaison audio.
Ç
L
R
PHONO
IN
Tourne-disque
Remarque
Raccordez le conducteur de mise à la terre à la borne de
SIGNAL GND (y) de l’amplificateur pour éviter le
ronflement.
Téléviseur ou magnétoscope (TA-FE910R/FE710R/FE610R/
FE510R/FE310R seulement)
Amplificateur
Téléviseur ou
magnétoscope
Amplificateur
Ç
L
R
L
R
OUTPUT
LINE
AUX
IN
• FE210
Quels cordons utiliser?
Cordons d’enceinte (non fournis) (1 pour chaque enceinte)
Si votre tuner est pourvu d’une borne EON CONTROL OUT,
raccordez-là à la borne EON CONTROL IN de
l’amplificateur pour pernettre l’enploi de la fonction EON
(Réseau de fréquences locales) de RDS (Radio Data System)
(voir page 8).
Ç
EON CONTROL
IN
EON CONTROL
OUT
Amplificateur
Tuner
EON CONTROL (TA-FE910R/FE710R/FE610R/FE510R
seulement)
• TA-FE510R/FE310R
SPEAKERS A SPEAKERS B
SPEAKERS
TAPE1 / DAT
TAPE2 / MD
R
RL
REC OUT
REC OUT
IN
IN
B
A
L
++––
RL
++––
INPUT
RL
AUX
TUNER
CD
PHONO
y
SPEAKERS
PHONO
IN
TUNER
IN
CD
L
R
IN
AUX
IN
TAPE2 / MD
REC OUT IN
TAPE1 / DAT
REC OUT IN
y
SPEAKERS
IMPEDANCE USE 4 - 16 Ω
+
–
+
–
