各部の名称と働き
前面

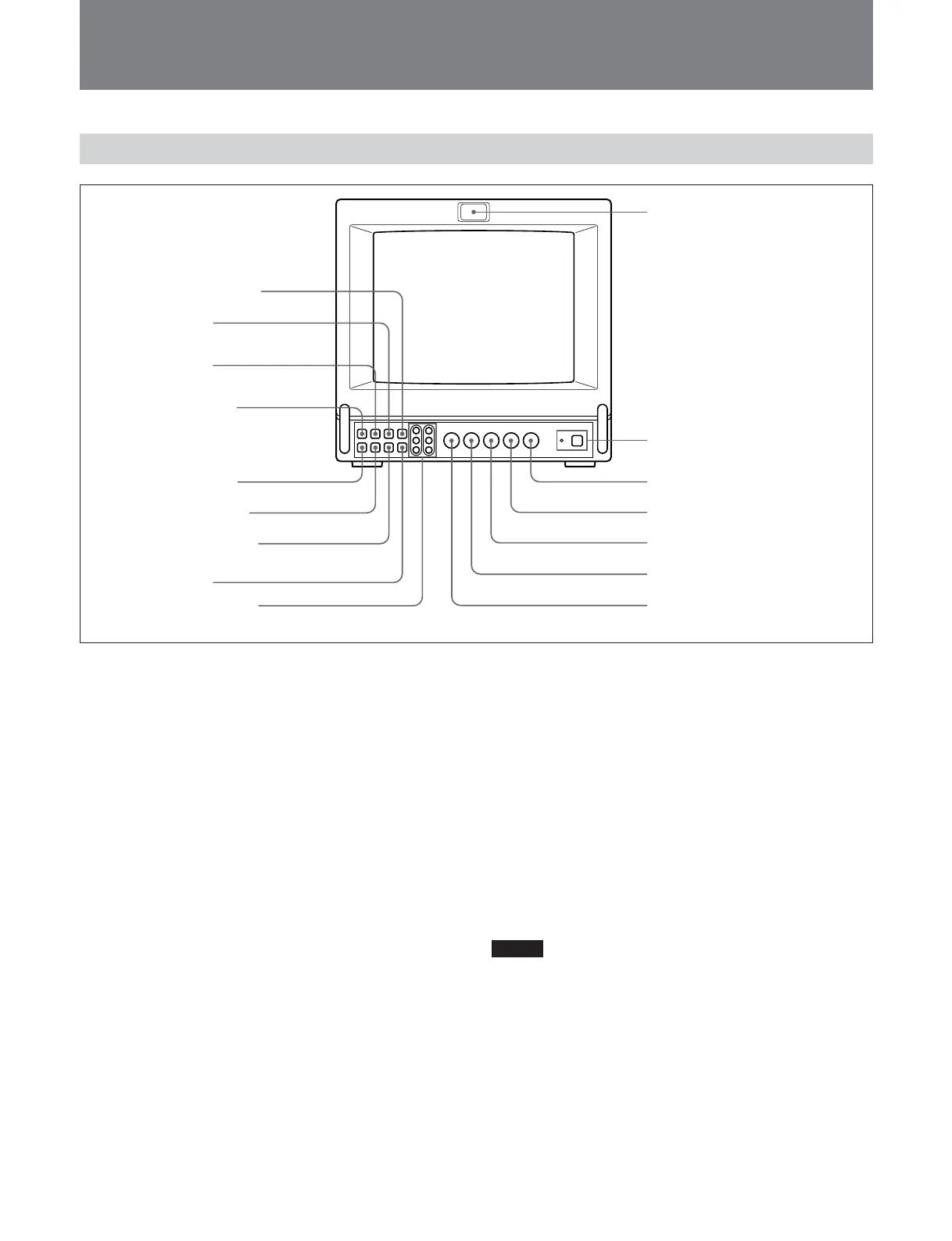

1
タリーランプ
このランプは点灯させることができます。タリー 制御の配線が必要
です。
◆
REMOTE端子のピン配列については 15(JP)ページをご覧ください。
2
POWER
（電源）スイッチとインジケーター
スイッチを押し込 むと電 源が 入り、インジケーター（ 緑）が 点灯し
ます。
もう一度押すと、電源が切れます。
インジケーターは 外 部電 源の電 圧インジケーターも兼 用しています。
DC12VINジャックに つ な い だ 電 源 の 電 圧 が下がったときにはイン
ジケーターが 点 滅します。
3
CONTR
調整つまみ
右へ回すとコントラストが 強くなります 。
左へ回すとコントラストが 弱くなります 。
4
PHASE
（色相）調整つまみ
このつまみは、NTSCのカラー方式の信号にだけ働きます。
右へ回すと、肌色が緑がかります。
左へ回すと、肌色が紫がかります。
5
CHROMA
（色の濃さ）調整つまみ
右へ回すと、色が濃くなります。
左へ回すと、色が薄くなります。
6
BRIGHT
（明るさ）調整つまみ
右へ回すと、画面が明るくなります。
左へ回すと、画面が暗くなります。
7
APER
（アパーチャー）調整つまみ
右へ回すと、くっきりとし た 画 像 に なります 。
左へ回すと、やわらかな画像になります。
ご注意
• PHASE 調整つまみは、PALカラー方式の信号の映像、SECAM
カラー方式の信号の映像、アナログ RGB信号の映像、アナログ
コンポ ーネント信 号 の 映像、およびデジタルコンポーネント信 号 の
映像には働きません。。
• CHROMA調整つまみとAPER調整つまみは、アナログRGB信
号の映像には働きません。
1
タリーランプ
2
POWER
（電源）スイッチと
インジケーター
3
CONTR
調整つまみ
4
PHASE
（色相）調整つまみ
5
CHROMA
（色の濃さ）調整つまみ
6
BRIGHT
（明るさ）調整つまみ
7
APER
（アパーチャー）調整つまみ
qh
R/G/B BIAS
、
GAIN
調
整孔
qg
16
：
9
ボタン
qf
H/V DELAY
（水平
/
垂直
ディレイ）ボタン
0
LINE/RGB
入力
切り換えボタン
9
SYNC INT/EXT
（内部／外部同期）ボタン
8
DEGAUSS
（消磁）ボタン
qa
A/B
、
SDI/RGB
入力
切り換えボタン
qs
BLUE ONLY
ボタン
qd
UNDER SCAN
ボタン
