10
(JP)
wd
COMPONENT LEVEL
スイッチ

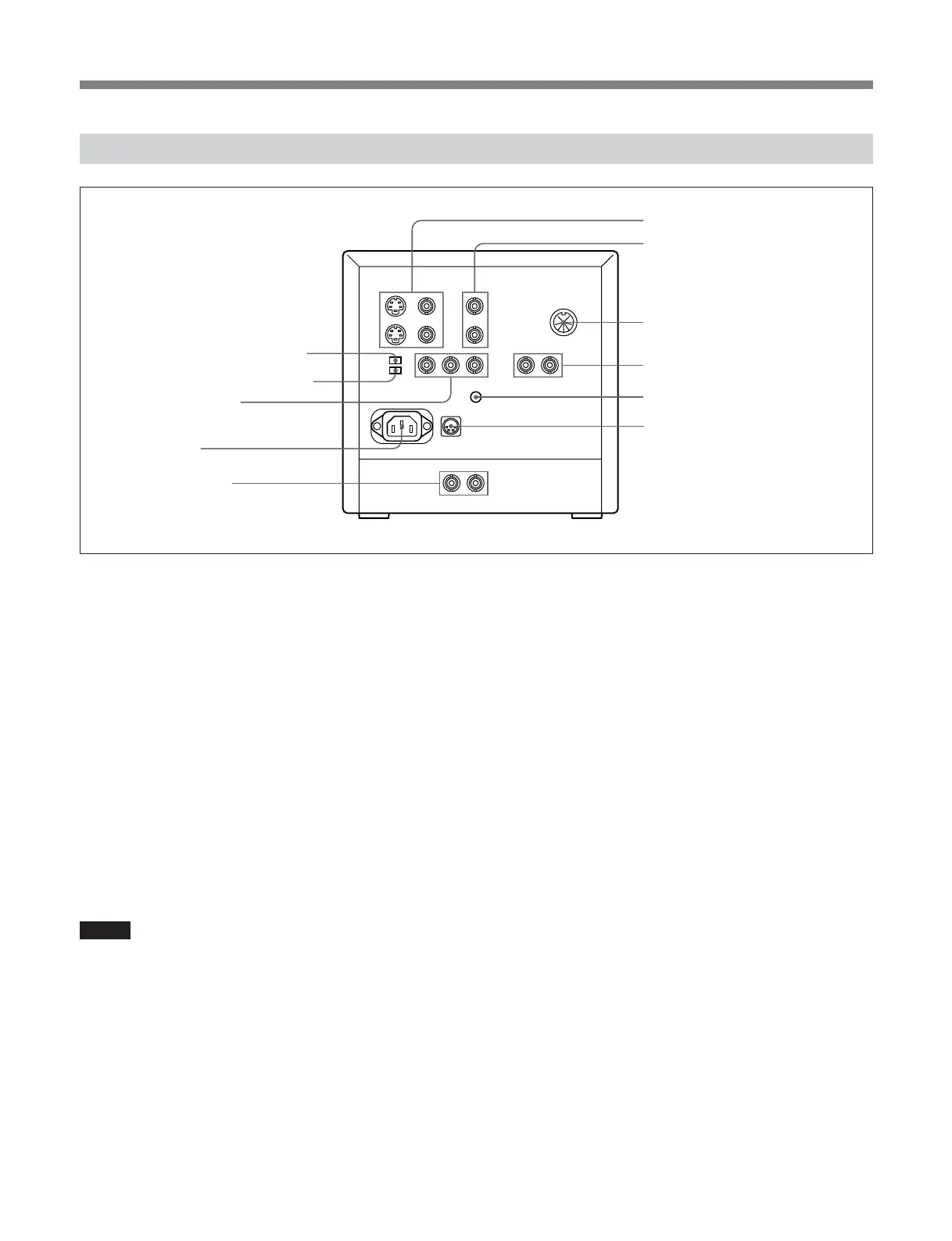

裏面
qj
LINE A
入出力端子
この端子からの信号をモニターするときは、前面のLINE/RGB入
力切り換えボタンは押さず（LINE）,A/B、SDI/RGB入力切り換え
ボタンも押さないでおきます（A）。
Y/C IN
（画像入力）端子（4ピンミニDIN）
VTRやビデオカメラなど外 部 の機器のY/C出力に接続します。
Y/C OUT
（映像出力）端子（4ピンミニDIN）
Y/CIN端子に接続したY/C信号のループスルー出力。VTR
などの外部の機器のY/C入力に接続します。
VIDEO IN
（映像入力）端子（BNC型）
VTRやカラービデオカメラの映像出力と接続します。
VIDEO OUT
（映像出力）端子（BNC型）
VIDEOIN端子に接続した映像信号のループスルー出力。
VTRや他のモニターの映像入力と接続します。
ご注意
Y/CIN端子にプラグが接続されているときは、VIDEOIN端子へ
の接続は自動的に切れます。
qk
LINE B
入出力端子
この端子からの信号をモニターするときは、前面のLINE/RGBボ
タンは 押さな い状態にし（LINE）、A/B、SDI/RGB入力切り換えボ
タンは 押してください（ B）。
VIDEO IN
（映像入力）端子（BNC型）
VTRやカラービデオカメラの映像出力と接続します。
VIDEO OUT
（映像出力）端子（BNC型）
VIDEOIN端子に接続した映像信号のループスルー出力。
VTRや他のモニターの映像入力と接続します。
ql
REMOTE
端子（
8
ピンミニ
DIN
）
外部の機器を接続することにより、タリーランプの点灯／消灯、入
力の切り換えなどをコントロール することができます。
◆
REMOTE端子のピン配列については 15(JP)ページをご覧ください。
w;
EXT SYNC
（外部同期）入出力端子（
BNC
型）
この端子を使う場 合は前面のSYNCINT/EXTボタンを押しておき
ます（EXT）。
IN
（入力）：本機を外部同期で動作させるとき、外部同期信号
発生器などからの基準信号を入力します。
OUT
（出力）：IN端子に接続した同期信号のループスルー出
力。本機と同期して動作させる他のビデオ機器の外部同期
入力端子と接続します。
wj
COMPONENT SDI
入出力端子（
BNC
型）
wh
AC IN
ソケット
wg
RGB/COMPONENT
入力端子（
BNC
型）
qj
LINE A
入出力端子
qk
LINE B
入出力端子
ql
REMOTE
端子（
8
ピンミニ
DIN
）
wa
V HOLD
（垂直同期）調整つまみ
wf
RGB/Y R-Y B-Y
切り換えスイッチ
ws
DC 12V IN
ジャック
（
XLR
型、
4
ピン）
w;
EXT SYNC
（外部同期）
入出力端子（
BNC
型）
各部の名称と働き
