20

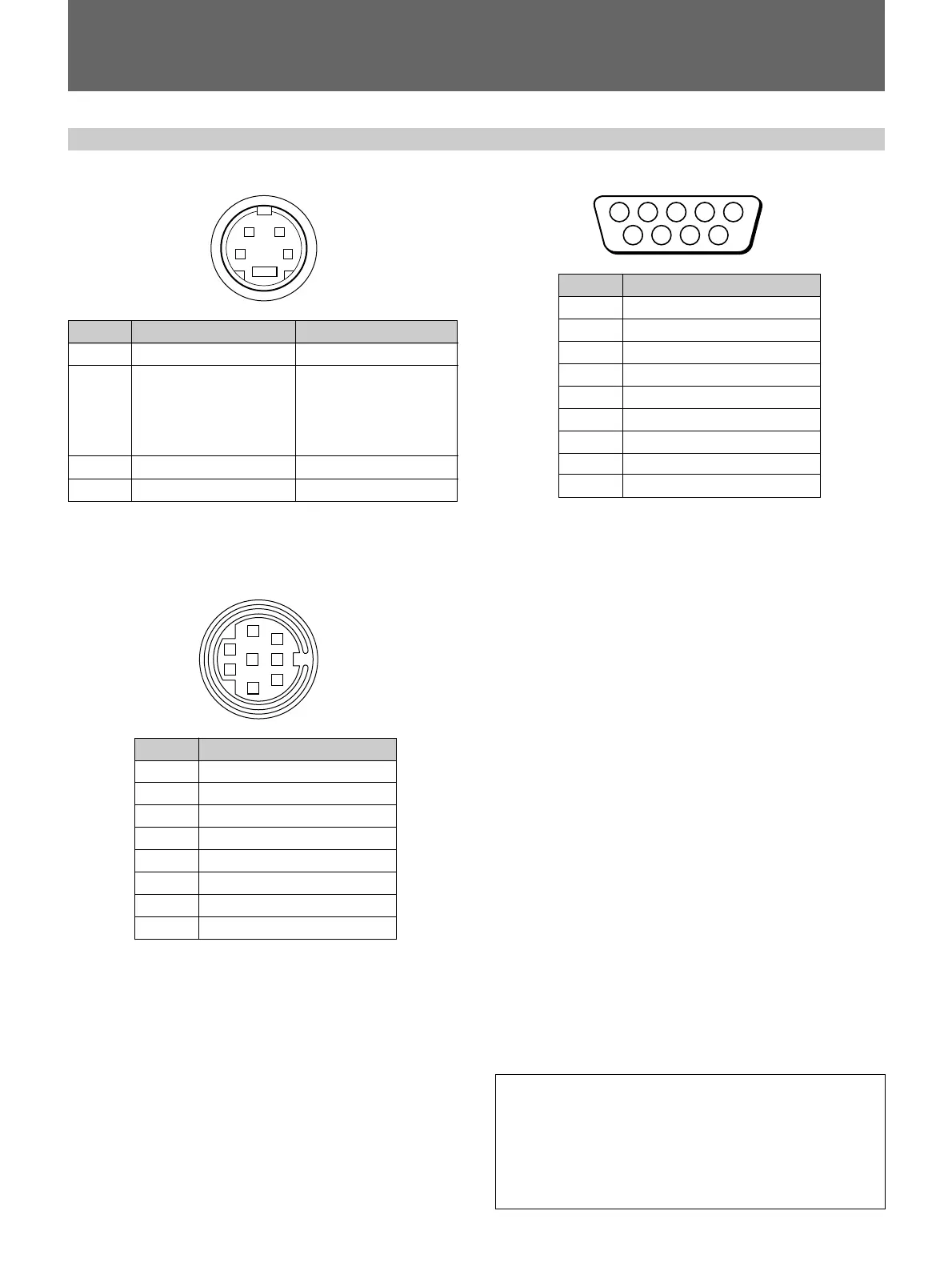

ピン配列
Y/CIN入力端子（4ピンミニDIN）
21
34
*
信号
Ｙ入力
CHROMA
サブキャリア入力
GND（Ｙ入力用）
GND（CHROMA入力用）
ピンNo.
1
2
3
4
信号レベル
1Vp-p、同期負、75Ω
300mVp-p(PAL)/286m
Vp-p(NTSC)、バースト
Y-C間遅延時間
0±100nsec、75Ω
アース
アース
主な仕様
REMOTE1端子（8ピンミニDIN）
8
5
7
6
4
3
1
2
ピンNo. 信号
1 リモートON/OFF
2ラインA
3アース
4 ラインB
5タリー
6 オーバースキャン
7 RGBA
8 RGBB
本機の仕様および外観は、改良のため予告なく変更することがあ
りますが、ご了承ください。
RS-232C端子（DSUB9ピン）
12345
6789
ピンNo. 信号
1
―
2 受信データ
3 送信データ
4
―
5 アース
6
―
7 送信要求
8 送信可
9
―
