各部の名称と働き

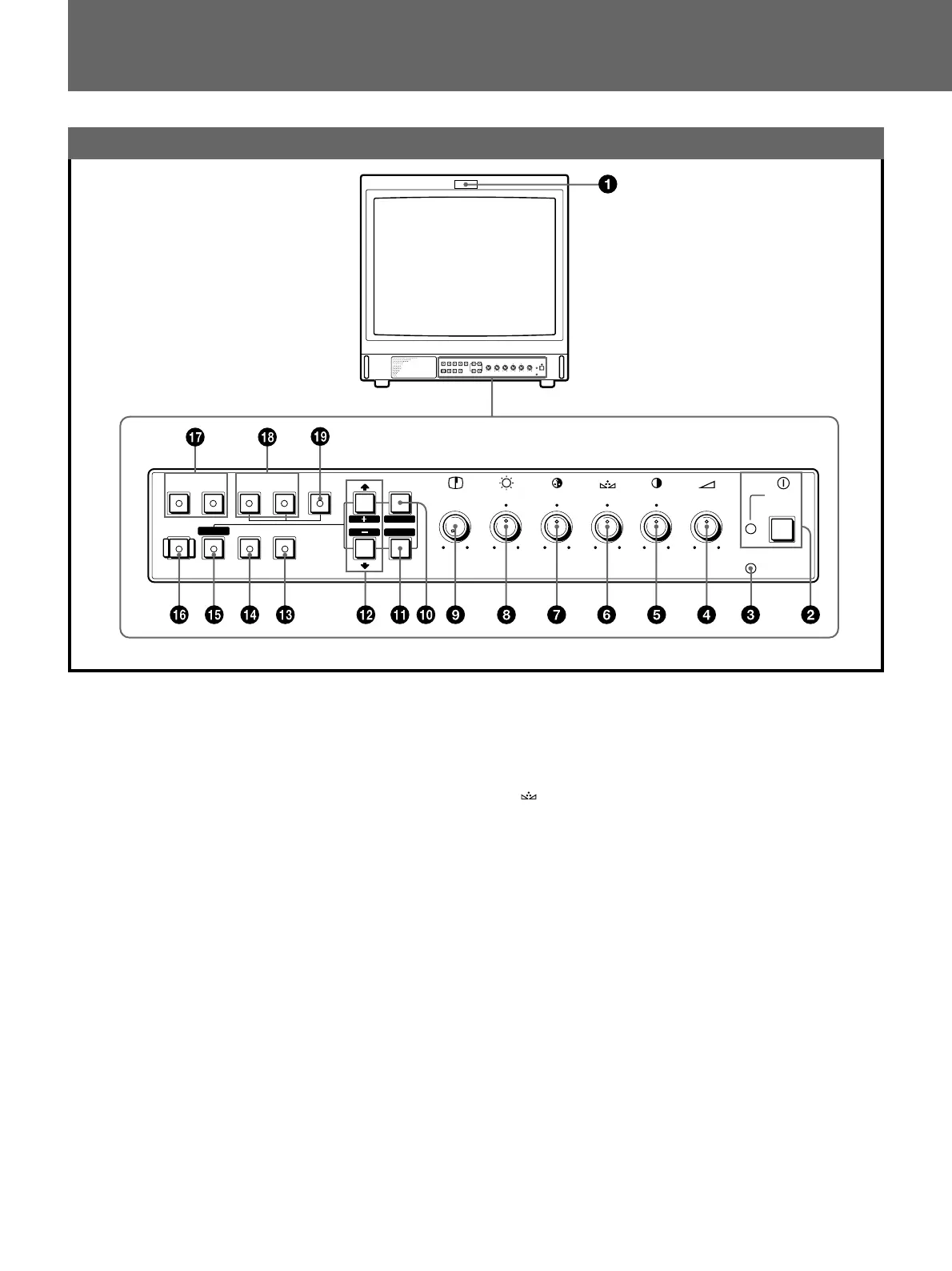

前面
5 >CONTRAST調整つまみ
右へ回すと、コントラストが強くなります。
左へ回すと、コントラストが弱くなります。
6
PHASE（色相）調整つまみ
この調整つまみは、NTSCのカラー方式の信号にだけ働きま
す。
右へ回すと、肌色が緑がかります。
左へ回すと、肌色が紫がかります。
7 ¯CHROMA（色の濃さ）調整つまみ
右へ回すと、色が濃くなります。
左へ回すと、色が薄くなります。
8 ¨BRIGHT（明るさ）調整つまみ
右へ回すと、画面が明るくなります。
左へ回すと、画面が暗くなります。
1 タリーランプ
ランプが点灯します。（タリー制御の配線が必要です。）
◆ピン配列については20ページをご覧ください。
2 UPOWER（電源）スイッチとインジケーター
スイッチを押し込むと電源が入り、インジケーター（緑）が
点灯します。もう一度押すと、電源が切れます。
3 REMOTEインジケーター
このインジケーターは、以下の場合に点灯します。
• スクリーンメニューのPRESETメニューで、ONを選択した
とき。
• スクリーンメニューのREMOTE（RS-232C）メニューで、
REMOTEONLYまたはREMOTE&LOCALを選択したと
き。
• REMOTE１端子（8ピンミニDIN）で、リモートONを選択
したとき。
4 ÁVOLUME（音量）調整つまみ
右へ回すと、音量が大きくなります。
左へ回すと、音量が小さくなります。
A
RGB/COMPONENT
B
LINE
AB
REMOTE
POWER
VOLUME
CONTRAST PHASECHROMABRIGHT APERTURE
MENU
ENTER
MIN
OVER
SCAN
MAX
– +
MIN
MAX
PUR GRN MIN MAX MIN MAX
EXIT
SELECT
RESET
SPLIT
UNDER
SCAN
DEGAUSS
