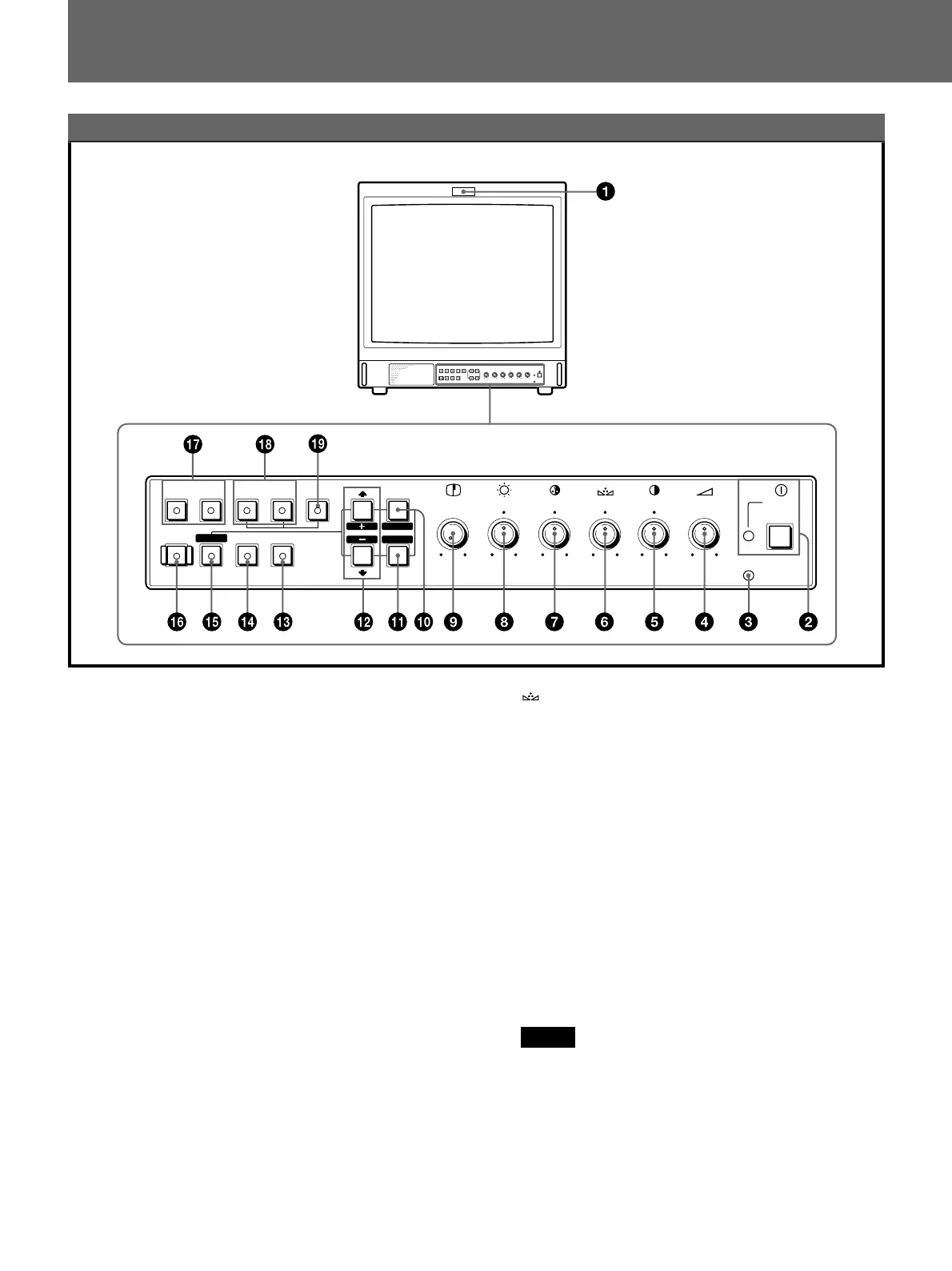

Pannello anteriore
Posizione e funzioni delle parti e dei comandi
1 Indicatore di controllo
Questo indicatore si accende. È necessario il
collegamento del comando di controllo.
Per l’assegnazione dei pin, vedere “Caratteristiche
tecniche” a pagina 109.
2 U Interruttore e indicatore di alimentazione (POWER)
Premere l’interruttore per accendere il monitor.
L’indicatore si illuminerà in verde. Per disattivare
l’alimentazione, premere nuovamente l’interruttore.
3 Indicatore del telecomando (REMOTE)
L’indicatore si illumina nel modo seguente:
— Impostare PRESELEZ su SI nel menu.
— Impostare TELECOMANDO (RS-232C) su SOLO
TELECOMANDO o TELECOMANDO &
LOCALE nel menu.
— Accendere il telecomando mediante il terminale
REMOTE 1.
4 Á Comando di regolazione del volume (VOLUME)
Ruotare in senso orario o antiorario per ottenere il
volume desiderato.
5 > Comando di regolazione del contrasto
(CONTRAST)
Ruotare in senso orario per accentuare il contrasto e in
senso antiorario per attenuarlo.
6 Comando di regolazione della fase (PHASE)
Questo comando ha effetto solo se si utilizzail sistema
di colore NTSC. Ruotare in senso orario per accentuare
i toni verdastri nel colore della pelle e in senso
antiorario per accentuare i toni violacei.
7 ¯ Comando di regolazione del colore (CHROMA)
Ruotare in senso orario per aumentare l’intensità del
colore e in senso antiorario per ridurla.
8 ¨ Comando di regolazione della luminosità (BRIGHT)
Ruotare in senso orario per aumentare la luminosità e in
senso antiorario per ridurla.
9 Œ Comando di regolazione dell’apertura (APERTURE)
Ruotare in senso orario per aumentare la nitidezza e in
senso antiorario per ridurla.
Quando il comando è impostato su MIN, l’immagine
diventa piatta senza necessità di correzioni.
Nota
Le impostazioni dei comandi APERTURE, CHROMA e
PHASE non hanno effetto sulla visualizzazione dei
segnali RGB.
L’impostazione del comando PHASE non ha effetto
sulla visualizzazione dei segnali componenti.
A
RGB/COMPONENT
B
LINE
AB
REMOTE
POWER
VOLUME
CONTRAST PHASECHROMABRIGHT APERTURE
MENU
ENTER
MIN
OVER
SCAN
MAX
– +
MIN
MAX
PUR GRN MIN MAX MIN MAX
EXIT
SELECT
RESET
SPLIT
UNDER
SCAN
DEGAUSS
