Lieferumfang
Montageanleitung

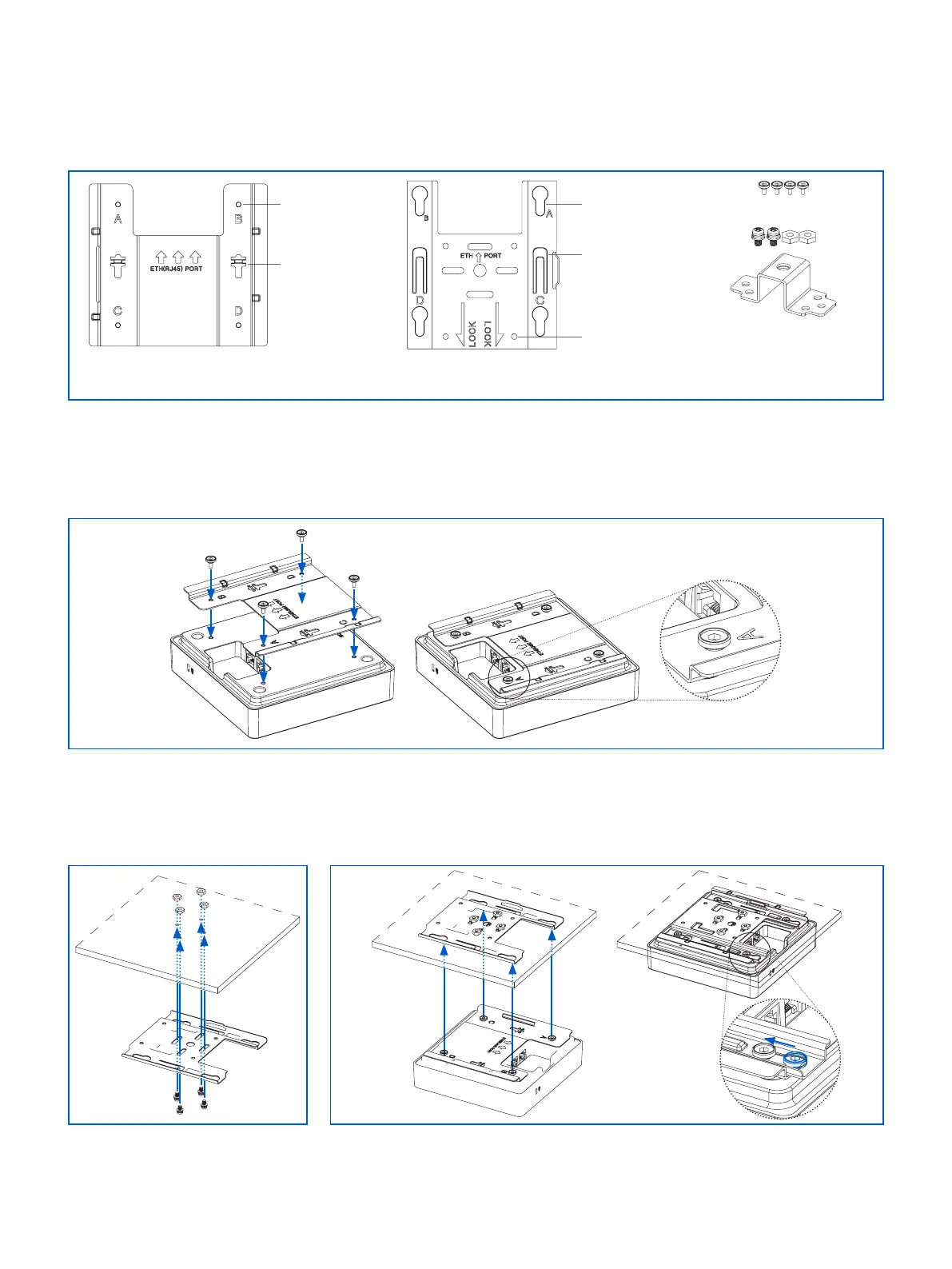

Flache Deckenmontage
1. Positionieren Sie die Befestigungsplatte auf der Rückseite des Access Points mit den 4 mitgelieferten Anschlagschrauben.
Sorgen Sie für eine korrekte Ausrichtung in der angegebenen Richtung.
1.
2. Befestigen Sie die Haupthalterung mit 4 Dübeln und Schrauben an einer Betondecke oder mit 4 Schrauben und Muttern
(nicht im Lieferumfang enthalten) an einer Deckenplatte.
3. Richten Sie die Schlüssellöcher des Access Points (mit der Befestigungsplatte) an der Haupthalterung aus. Schieben Sie
den Access Point bis zum Anschlag in den Steckplatz.
2. 3.
Befestigungsplatte (zur Befestigung
an der Rückseite des Access Points)
Schraubenloch zur
Produktbefestigung
Schnappverschluss
Haupthalterung (zur Befestigung
an der Zimmerdecke)
Schlüssellöcher
Schraubenlöcher zur
Deckenmontage
Federn
4 x M3-Anschlagschrauben
Klammer zur Plenum-Montage +
2 x M4-Schrauben und Muttern
(zur Deckenmontage nicht
erforderlich)
