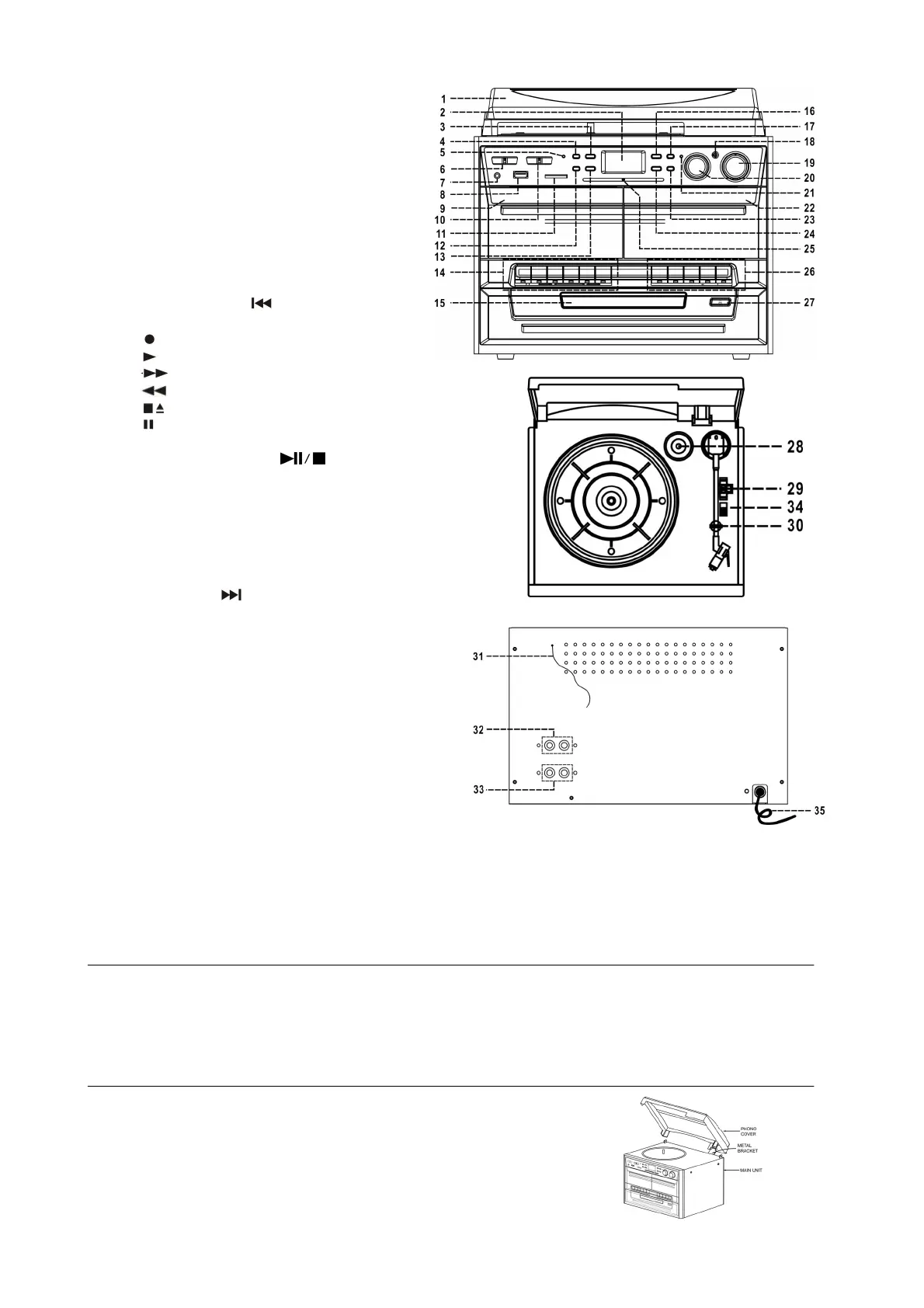

Emplacement des commandes
1) Couvercle anti poussière
2) Ecran LCD
3) Touche record
4) Touche source
5) Témoin de fonctionnement
6) Sélecteur de fonction
7) Connecteur Ecouteurs 3.5mm
8) Connecteur USB
9) Couvercle du compartiment cassette (1)
10) Sélecteur de bande/ FM stéréo
11) Emplacement pour carte mémoire sd/mmc
12) Touche mp3 répertoire suivant
13) Touche saut arrière
14) Commandes du lecteur de cassettes 1
Touche record
Touche playback
Touche rembobinage
Touche avance rapide
Touche stop/éjection
Touche pause
15) Couvercle du lecteur CD
16) Touche play/pause/stop
17) Touche x-bass on/off
18) Capteur de la télécommande
19) Commande power on/off / volume up/down
20) Commande de réglage tuning
21) Témoin lumineux FM stéréo
22) Couvercle du couvercle cassette (2)
23) Touche hi-speed dubbing
24) Touche skip up
25) Pointeur DEL
26) Touches du lecteur de cassette (2)
27) Touche d’ouverture du couvercle du
compartiment CD
28) Adaptateur de disque
29) Sélecteur de vitesse 33/45/78 rpm
30) Support du bras de lecture
31) Antenne FM
32) Connecteur line out
33) Connecteur haut-parleur
34) Commutateur d’arrêt automatique on/off
35) Cordon d’alimentation CA
Attention :
L’utilisation de commandes ou d’optimisations autres que celles spécifiées dans ce manuel peut se résulter par une
dangereuse exposition aux radiations.
Cette unité doit être réglée et réparée par du personnel de service qualifié.
Précautions d’utilisation
Installation
• Déballez tous les composants puis retirez les éléments d’emballage.
• Ne raccordez pas l’unité au sect
eur avant d’avoir vérifié la compatibilité de la tension secteur.
• Ne couvrez pas les orifices de ventilation et assurez-vous qu’il y ait suffisamment d’espace autour de l’unité afin
de permettre une correcte ventilation.
Assemblage du couvercle supérieur
1. Poussez l’adaptateur en métal vers l'arrière.
2. Connectez l’adaptateur en métal au couvercle supérieur
3. Connectez la charnière au couvercle supérieur de l’unité
F-1
