A. Al tirar desde un lado, haga un bucle en el extremo de la
polilínea / mule tape y coloque el ojo alrededor del pasador de la
polilínea / mule tape (10) en el cabrestante (1) (Fig. 7). Esto
permitirá que la polilínea / mule tape se acumule continuamente
en el cabrestante (1) (Fig. 8). Cambie la broca de 18 voltios a
REVERSA y active el motor del taladro.
INSTALACIÓN DEL CABLE
A. Al tirar bajo tierra o desde abajo, enrolle la cuerda sobre la
parte superior del cabrestante (1) en el sentido de las agujas del
reloj varias veces (Fig. 9) y coloque la broca de 18 voltios en
REVERSA y utilice como la mayoría de los tiradores de alambre
convencionales.
B. Cuando tire hacia arriba o desde arriba, tire del pasador
delantero de la extensión frontal (6), gírelo 180 grados e insérte-
lo nuevamente en el brazo base (5) y vuelva a instalar el pasa-
dor (Fig. 5 y 6). Envuelva la cuerda debajo de la parte inferior
del cabrestante (1) y enrolle la cuerda en sentido contrario a las
agujas del reloj. Asegúrese de que la broca de 18 voltios esté
en posición ADELANTE y aumente como la mayoría de los
extractores de alambre convencionales.
C. Al tirar desde un lado, enrolle la cuerda alrededor del cabres-
tante (1) por la parte superior, enrolle en el sentido de las agujas
del reloj varias veces (Fig. 1) y coloque la broca de 18 voltios en
REVERSA y utilice como la mayoría de los tiradores de alambre
convencionales.
INSTALACIÓN Y OPERACIÓNINSTALACIÓN Y OPERACIÓN
9 10

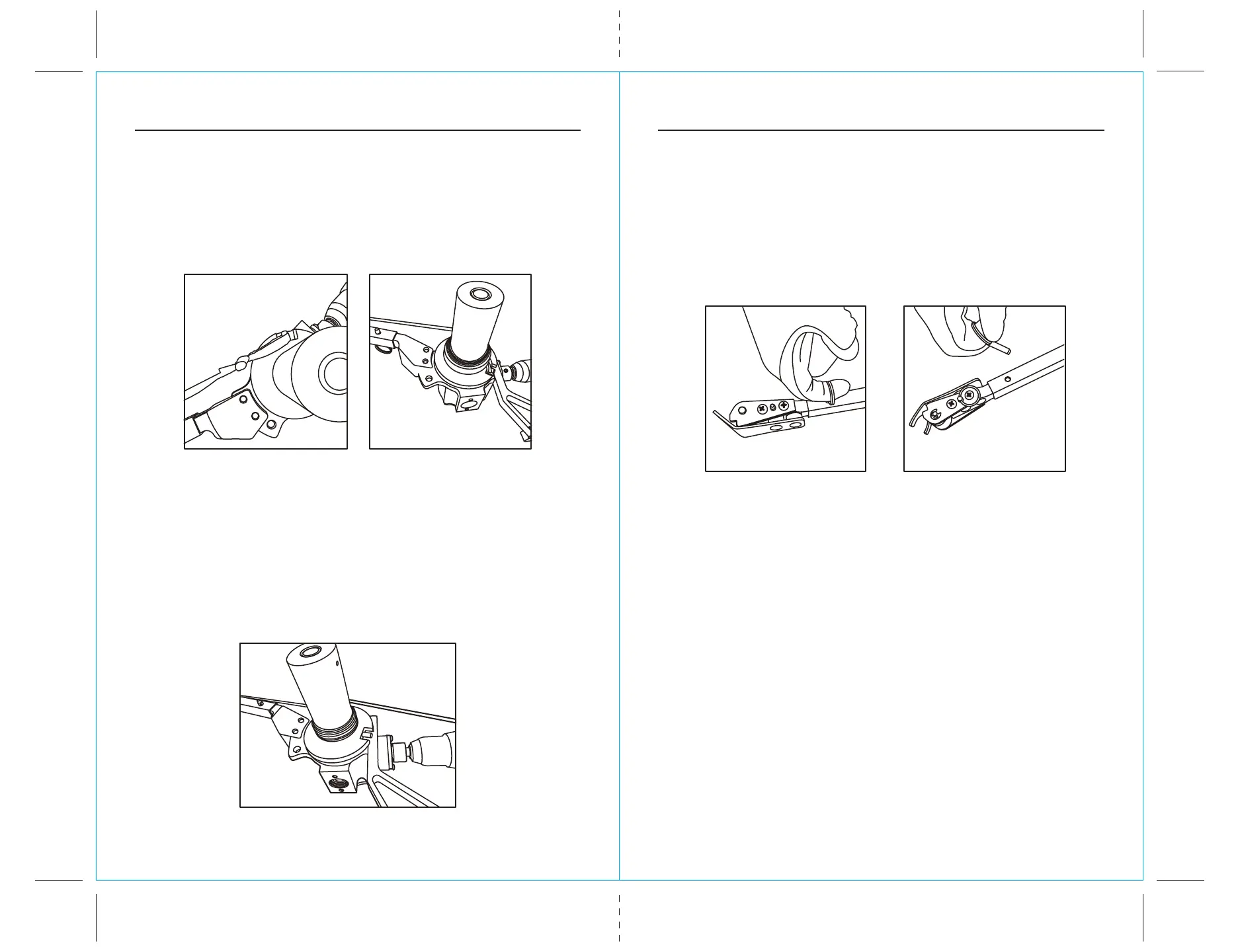

Fig. 5 Fig. 6
Fig. 7 Fig. 8
Fig. 9
