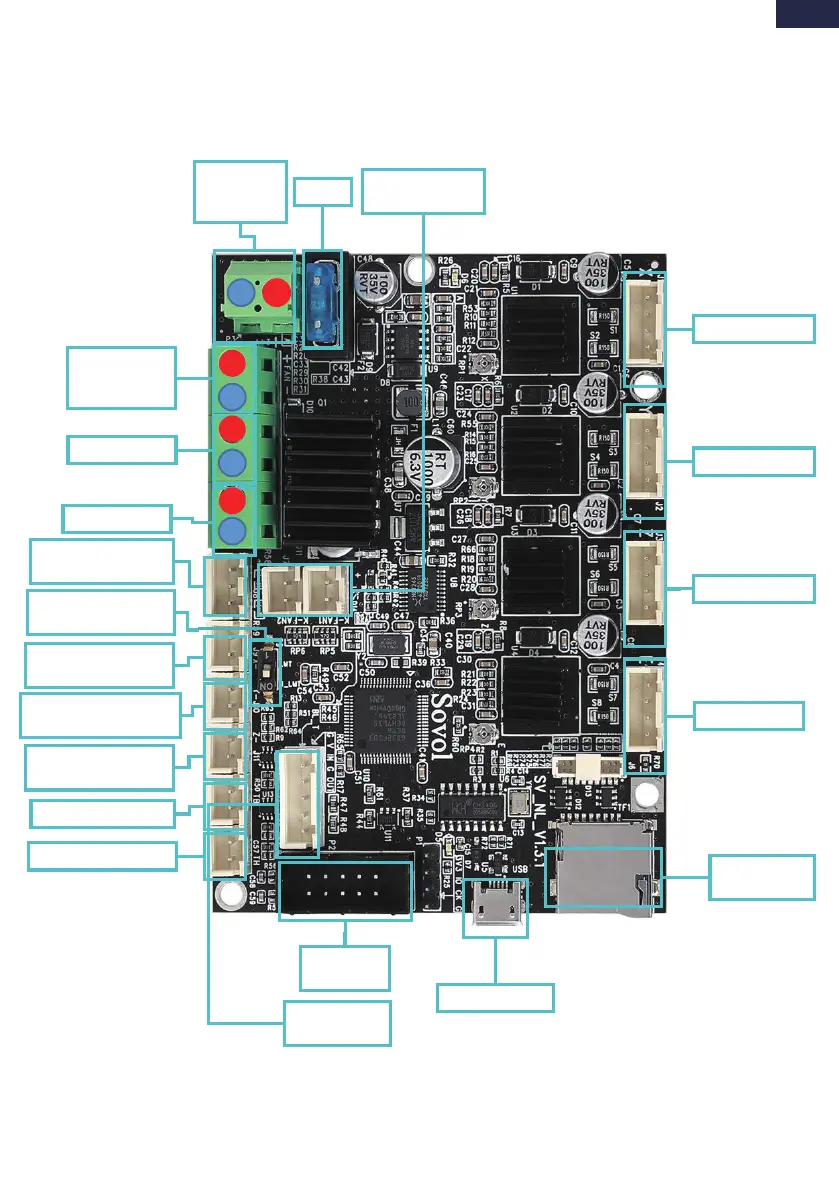

Carte mère
21
Moteur de l'axe X
Moteur de l'axe Y
Moteur de l'axe Z
Moteur d'axe E
Emplacement
pour carte TF
Micro USB
Écran
d'affichage
Détecteurs de
proximité
Thermique de la buse
Lit chaud thermique
Interrupteurs de fin de
course de l'axe Z
Interrupteur de fin de
course de l'axe Y
Interrupteur de fin de
course de l'axe X
Détection de rupture
de matériau
Buse 24V
Lit chaud 24V
Ventilateur
normalement
ouvert 24V
Fusible
Ventilateur
contrôlable
Source
d’alimentatio
n électrique
Avec/sans
interrupteur de fin
- +
+
-
+
-
+
-
9 Carte mère
