Space SQ 300 - Page 79

79
0700-M001-0-P1
SQ 300 - SQ 350 - SQ 351
SQ 355 - SQ 400 - SQ 401 - SQ 405
SQ 501 - SQ 650 - SQ 800

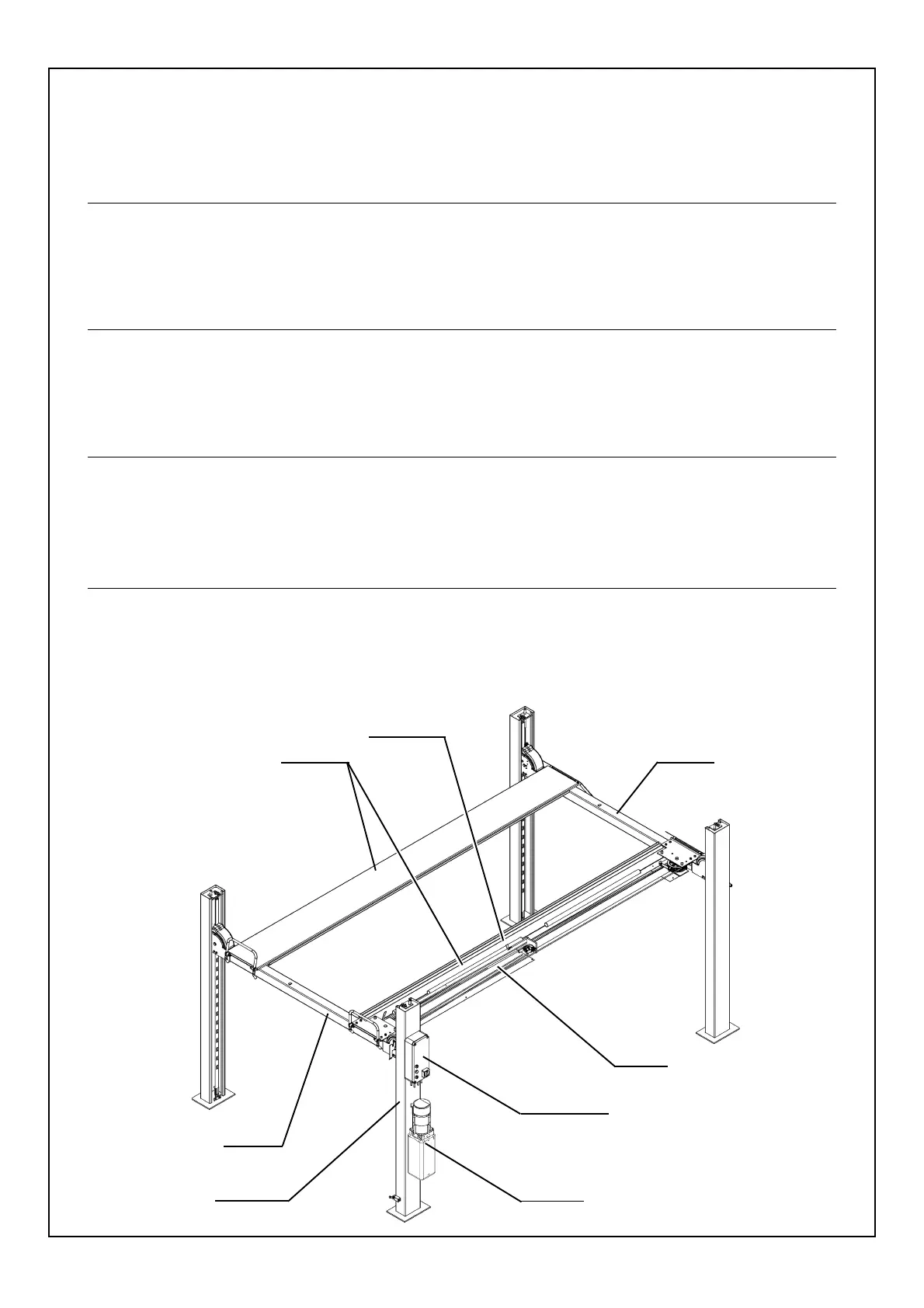

FIGURA 26
TAV.2
TAV.2
TAV.1
TAV.6-7
TAV.5
TAV.4
TAV.3
TAV.8
TABLE 1 Cable and hydraulic system lay out
TABLE 2 Posts and cross-bars
TABLE 3 Footboards
TABLE 4 Hydraulic control box
TABLE 5 Main operating cylinder
TABLE 6 Control panel
TAVOLA 1 Struttura funi e impianto idraulico
TAVOLA 2 Colonne traverse
TAVOLA 3 Pedane
TAVOLA 4 Centralina idraulica
TAVOLA 5 Cilindro di comando
TAVOLA 6 Pannello di comando
TAFEL 1 Struktur – Seile und Hydraulikanlage
TAFEL 2 Hebersäulen
TAFEL 3 Fahrschienen
TAFEL 4 Öldynamische Zentrale
TAFEL 5 Hauptsteuerzylinder
TAFEL 6 Steuertafel
TABLA 1 Estructura cables e instalación
hidráulica
TABLA 2 Columnas travesaños
TABLA 3 Plataformas
TABLA 4 Distribuidor hidráulico
TABLA 5 Cilindro principal de mando
TABLA 6 Tablero de mandos
PLAN. 1 Structure cordes et installation
hydraulique
PLAN. 2 Colonnes transversales
PLAN. 3 Chemins de roulement
PLAN. 4 Centrale hydraulique
PLAN. 5 Vérin principal de commande
PLAN. 6 Tableau de commande
TAVOLA 7 Completamento impianto elettrico
TAVOLA 8 Impianto pneumatico
TABLE 7 Electric system completing
TABLE 8 Pneumatic system
TAFEL 7 Vervollständigung der elektrischen
Anlage
TAFEL 8 Pneumatikanlage
PLAN. 7 Achèvement installation électrique
PLAN. 8 Installation pneumatique
TABLA 7 Terminación de la instalación
eléctrica
TABLA 8 Instalación neumática
