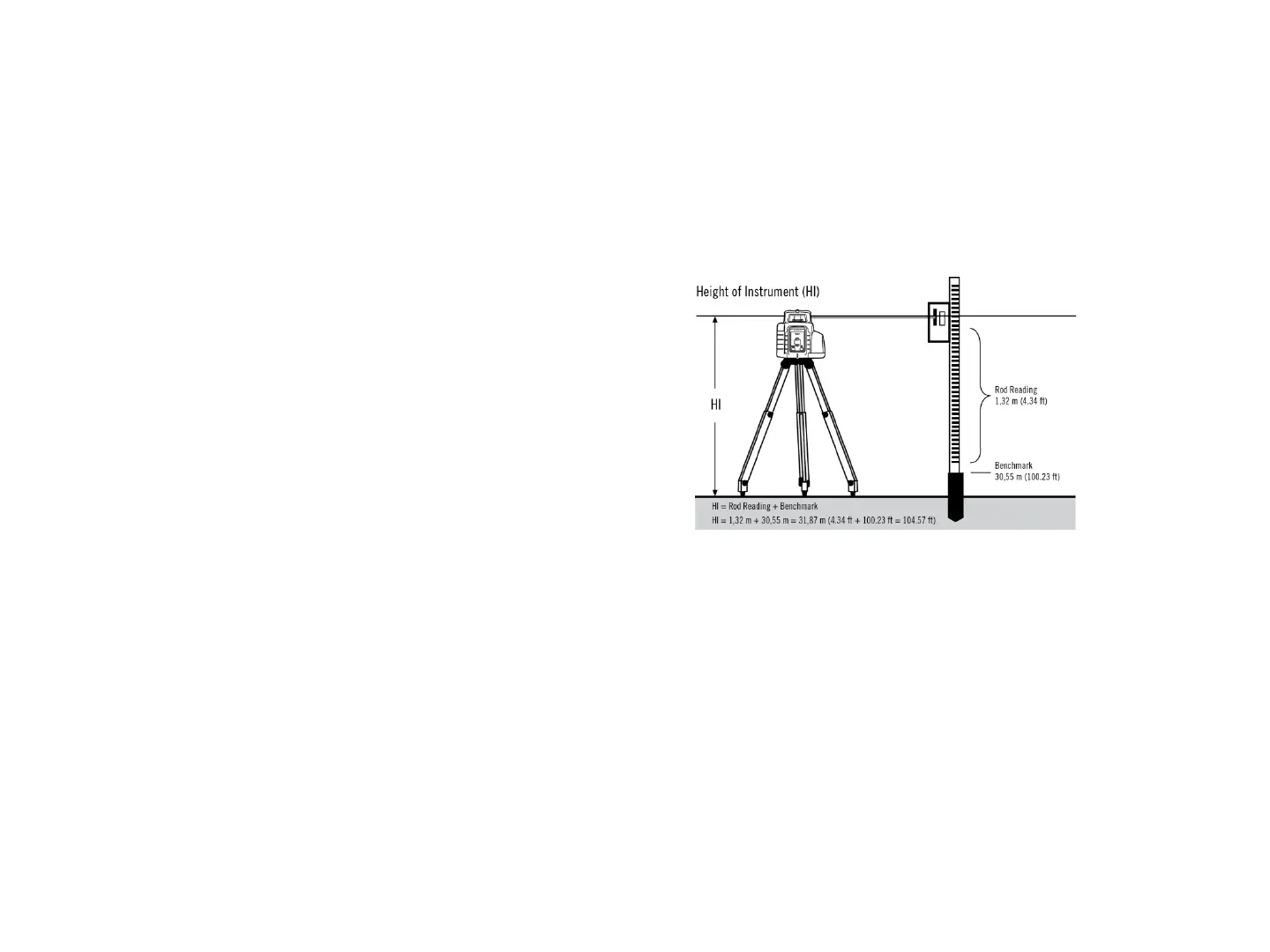

Determinación de la altura del aparato (AA)
La altura del aparato (AA) es la altura del rayo láser. Se calcula añadiendo la lectura de la regla graduada
a una marca de altura a una altura conocida.
Instalación del láser y posicionamiento de la regla graduada con el receptor sobre una estaca de altura o
referencia conocida (NN).
Alinear el receptor a la posición “A altura” del rayo láser.
Sumar la lectura de la regla graduada a la altura conocida NN para calcular la altura del láser.
Ejemplo:
Altura NN = 30,55 m
Lectura de la regla = + 1,32 m
Altura del láser = 31,87 m
Emplear la altura del láser como referencia para
todas las otras mediciones de altura.
Modo vertical
Hacer primero nivelar el láser sobre un pie a nivel en modo horizontal.
Con el botón manual, pasar a modo manual y, con ayuda del alojamiento roscado vertical, montar sobre
el pie.
Una vez montado verticalmente el láser, girándolo se puede alinear el plano vertical del rayo del láser con
el centro del receptor.
Para evitar errores de offset en estas operaciones, se debería colocar el receptor más o menos a la altura
del láser.
Con los botones de „Arriba/Abajo“ del telemando se puede realizar el ajuste fino de alineación.
