Spectron SP-A4150 - Page 11

11
0dB 12dB
5V 0.2V 40Hz 300Hz 40Hz 300Hz
FULL
HPF
LPF
0dB 12dB
5V 0.2V 40Hz 300Hz 40Hz 300Hz
FULL
HPF
LPF
2 3 4
CH3/4
CH1/2
R
L
R
L
45Hz
LEVEL
BASS EQ
HPF LPF X-OVER MODE
45Hz
LINE INPUT LINE OUTPUT
1234567 8
910
11121314

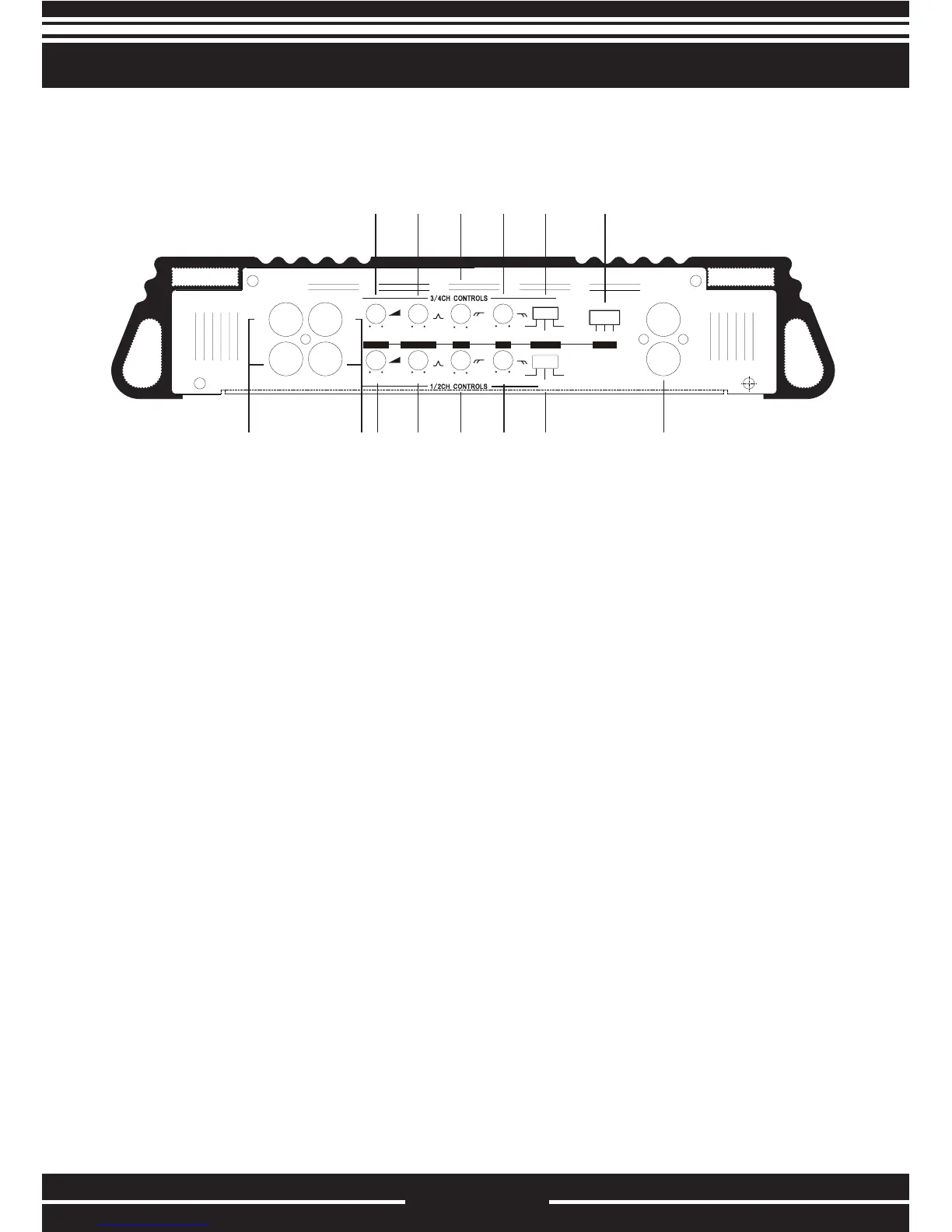

10 X-OVER 3/4-CH SCHALTER
Schiebeschalter für die Festelegung der Arbeitsweise (FULL, LPF, HPF) der integrierten
elektronischen Frequenzweiche
11 LPF 3/4-CH SCHALTER
Regler zum Einstellen der Tiefpass-Trennfrequenz an der integrierten elektronischen
Frequenzweiche
12 HPF 3/4-CH SCHALTER
Regler zum Einstellen der Hochpass-Trennfrequenz an der integrierten elektronische
Frequenzweiche
13 BASS EQ 3/4-CH SCHALTER
Regler für den Bass-Boost, d.h eine Bassanhebung mit 45 Hz Scheitelfrequenz,
von 0 bis max. 12dB
14 LEVEL 3/4-CH SCHALTER
Eingangsempfindlichkeitsregler der Kanäle 3/4-CH für die Anpassung an die
Ausgangsspannung des Steuergerätes
