Spectron SP-A4150 - Power Led

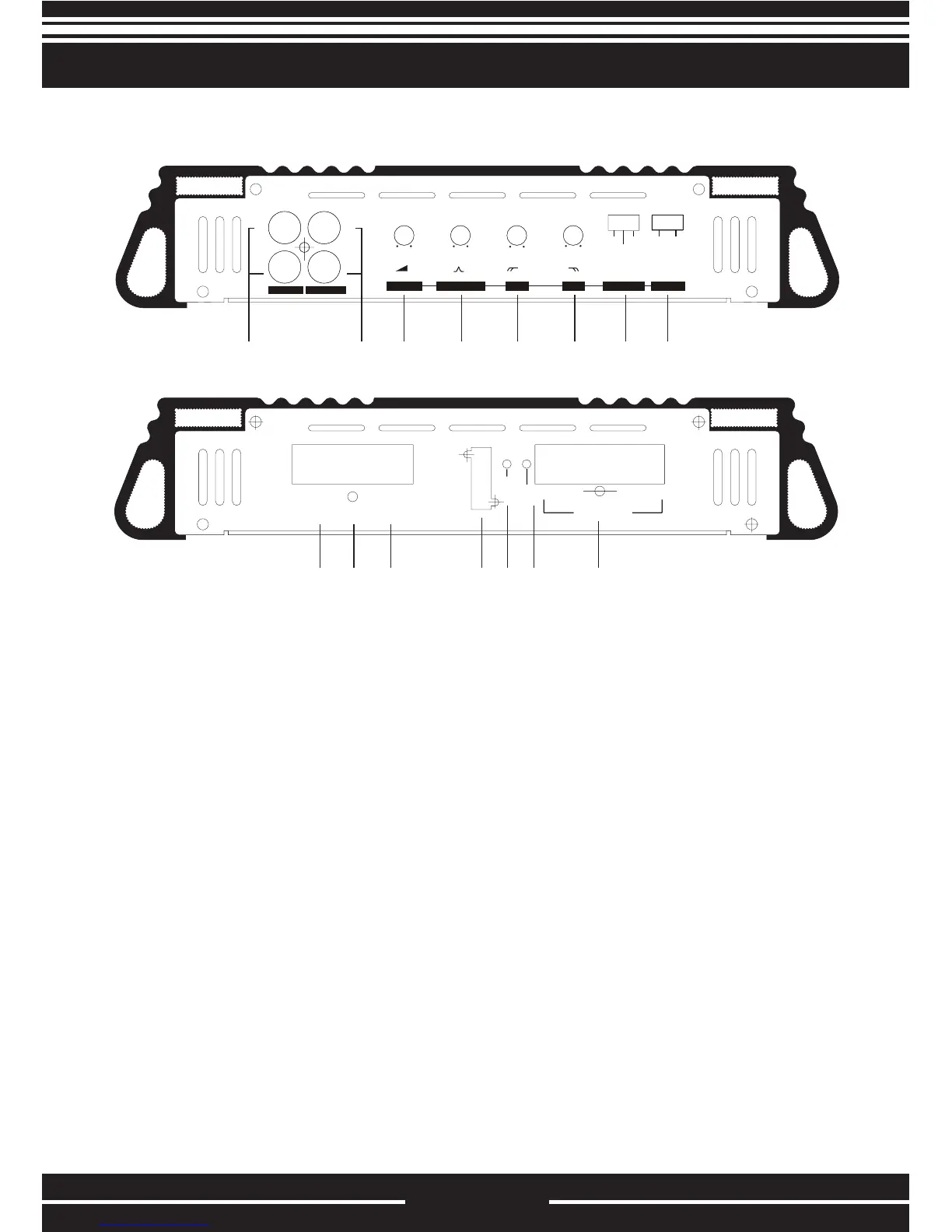

7
L
R
L
R
FULL
LPF
HPF
MONO STEREO
0dB 12dB
5V 0.2V
40Hz 300Hz
40Hz 300Hz
45Hz
LINE INPUT
LINE OUT
LEVEL
BASS EQ
HPF LPF X-OVER MODE
POWER INPUT
GND REM +12V
FUSE
POWER
PROTECT
SPEAKER OUTPUT
+LEFT- +RIGHT-
BRIDGED
1234
9 10 11 12 13 14 15
5678
11 „+ 12V“ POWER EINGANGS-TERMINAL
Anschlussterminal für das +12V Hauptstromkabel angeschlossen an den Pluspol
der Fahrzeugbatterie
12 FUSE
ATC-Sicherung für die interne Absicherung des Verstärkers gegen Überlastung
und Fehlmanipulation
13 POWER LED
Grüne „Power“ LED; signalisiert den normalen Betriebszustand der Endstufe im
eingeschalteten Zustand
14 PROTECT LED
Rote „Protect“ LED; signalisiert eine generelle Fehlfunktion der Endstufe, wie z.B.
Kurzschluss an den Lautsprecherausgängen, Überhitzung sowie Gleichspannung
an den LS-Ausgängen
15 LAUTSPRECHER AUSGANGS-TERMINAL
Lautsprecheranschlussterminal für den Anschluss von Lautsprechern, stereo
oder gebrückt
