SpeedFun FURIOUS - Connector Identification and Wire Preparation; Identify Speed Sensor and Light Connectors; Connect Speed Sensor; Prepare Light and Furious Wires

Pagina 3/4

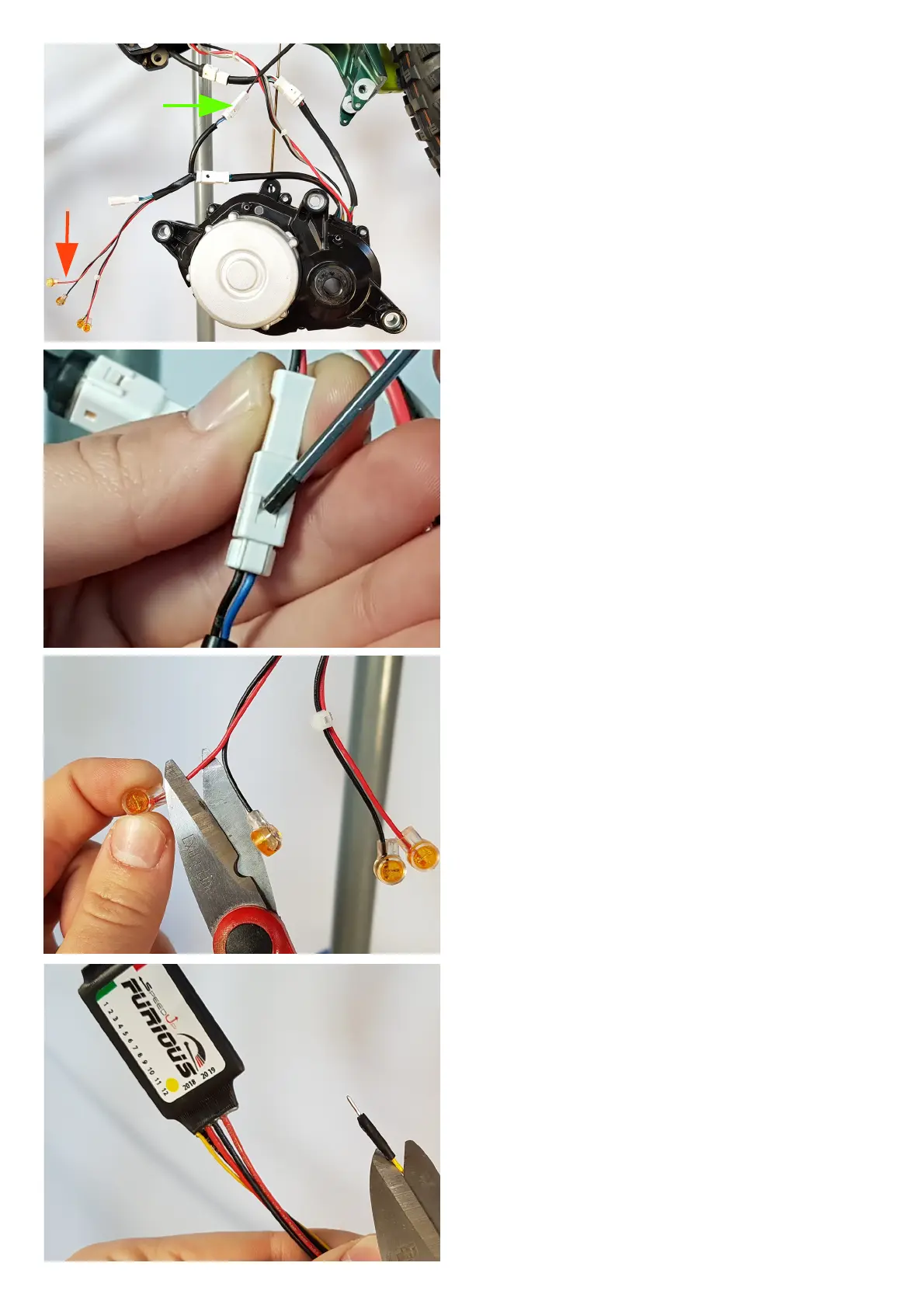

INDIVIDUARE I CONNETTORI INTERESSATI
La freccia VERDE indica il connettore che collega al sensore
di velocità. (seguire il filo per verificare!)
La freccia ROSSA indica il collegamento alle Luci.
IDENTIFY THE CONNECTORS CONCERNED
The GREEN arrow indicates the connector that connects to
the speed sensor. (follow the wire to check!)
The RED arrow indicates the connection to the Lights.
Premere sulla linguetta per aprire il connettore del sensore di
velocità (freccia VERDE)
Collegare ai due connettori così ottenuti, i connettori
corrispondenti di Furious.
Press on the tab to open the speed sensor connector
(GREEN arrow)
Connect the corresponding Furious connectors to the two
connectors thus obtained.
Tagliare l'estremità del filo rosso del collegamento alle luci
(freccia ROSSA) e spellare l'estremità dall'isolamento.
Cut the end of the red wire of the connection to the lights
(RED arrow) and strip the end from the insulation.
Tagliare l'estremità del filo Giallo di Furious e spellare
l'estremità dall'isolamento
Cut the end of the Yellow Furious wire and strip the end from
the insulation
