18
Montage
Achtung:
Vor dem Durchführen irgendwelcher Einstell- oder War-
tungsarbeiten Netzstecker ziehen.
Befestigung der Maschine
Für den Gebrauch wird empfohlen, die Maschine mittels
dervierLöcheraufeinerWerkbankzubefestigen.
Wenn die Maschine als tragbares Gerät betrieben werden
soll,befestigenSiesieaufeinerstabilenUnterlage,da-
mitSieohneRisikoarbeitenkönnen.
DieMaschinehatandenFüßenvierLöcherzursicheren
Befestigung.
1 Die Montageoberfläche muss vorgebohrt werden, und
zwar unter Berücksichtigung der Abstände der zwei
BefestigungslöcherimGestell.
2JederFußmussmithilfevonSchrauben(nichtmitge-
liefert) fest angezogen werden.
3 Die Schrauben müssen ausreichend lang sein: Berück-
sichtigen Sie die Stärke der Arbeitsfläche, auf der die
Maschine befestigt ist.
4 Verwenden Sie die Beilagscheiben und verschrauben
Sie die Arbeitsfläche mit den Muttern.
5Die Arbeitsäche muss ausreichend groß sein, um
ein Kippen der Einheit während der Arbeit zu verhin-
dern.
6 Achtung: Vergewissern Sie sich vor Beginn der Arbeit
von der Festigkeit der Arbeitsfläche.

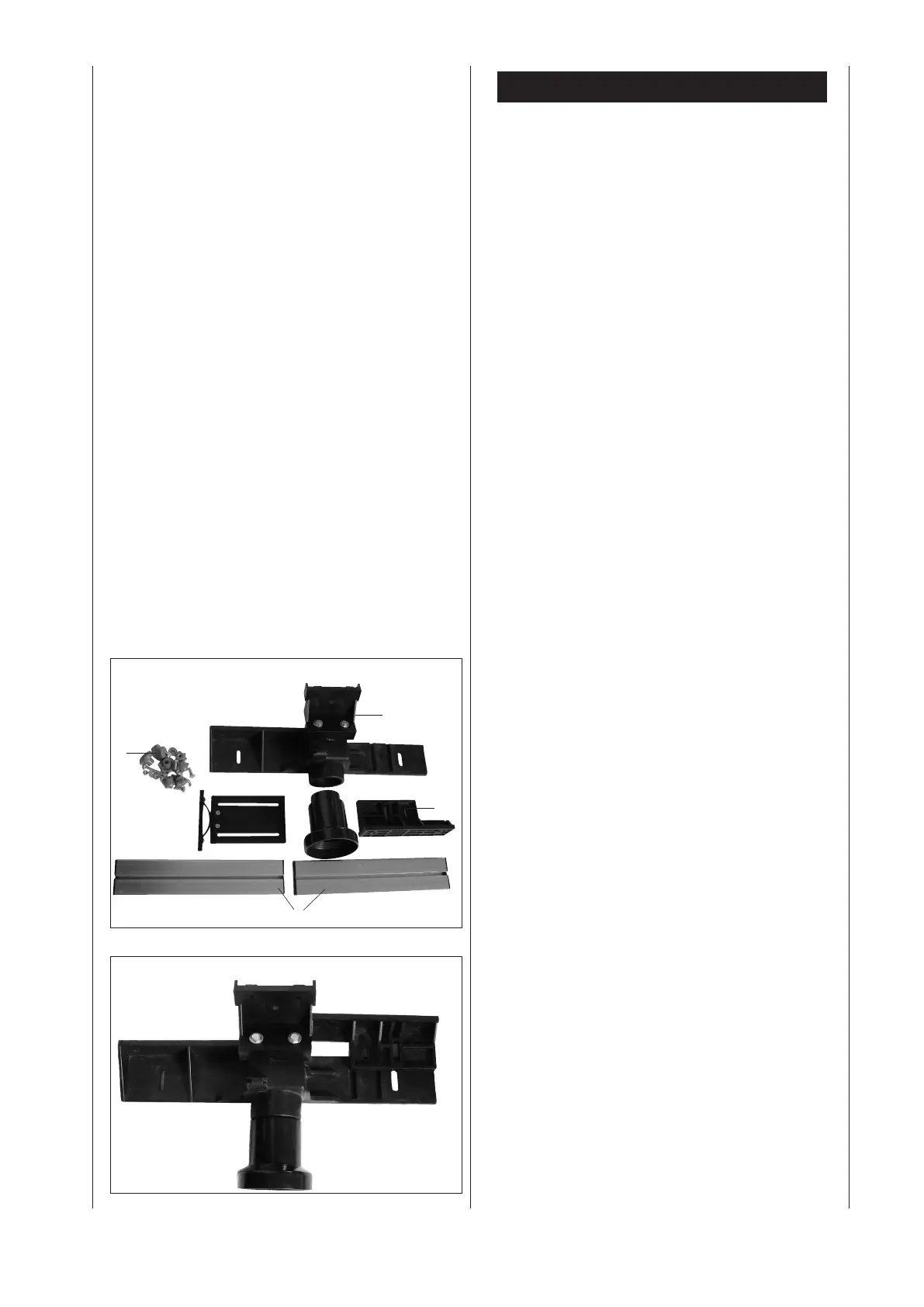

Montage des Fräsanschlags, Fig. 3
Zusammensetzen des Fräsanschlags
Der Fräsanschlag befindet sich zerlegt in der Verpackung.
Bevor Beginn der Arbeit muss er unbedingt zusammenge-
setzt und dann auf dem Arbeitstisch montiert werden.
Schritt 1: Zusammensetzen der Teile A und B:
Schieben Sie das Teil B auf das Teil A in die vorgesehene
Nut(sieheFig.4).NunsteckenSiedieRundkopfschrau-
be ein, mit Beilagscheibe und Klemmgriff festziehen.
Schritt 2: Montieren der Anschlagleisten C
Führen Sie zwei Rundkopfschrauben in die Befesti-
gungslöcher ein, verschrauben diese leicht mit einer
Beilagscheibe und einer Klemmschraube, schieben die
AnschlagleistemitderNutdurchdenRundkopfundzie-
hen beide mit der Klemmschraube fest.
Führen Sie die gleiche Montage auf der anderen Seite
des Anschlags aus. Achten Sie darauf, die Teile C in der
korrektenRichtungzumontieren.VergewissernSiesich,
dassdieTeileCdiegleicheHöhehabenwiedasTeilA.
Abhängig von Ihrer Arbeit müssen Sie entweder die
Druckleiste Fig. 6 oder den durchsichtigen Werkzeug-
schutz Fig. 7 auf dem Anschlag montieren. Diese beiden
C
A
B
D
E
Fig. 3
Fig. 4
