Elementekönnennichtgleichzeitigmontiertwerden.
Schritt 3: Montage der Druckleiste D, Fig. 6
MontierenSiedasTeilDandenAnschlagmit2Rund-
kopfschrauben, 2 Beilagscheiben und ziehen diese mit 2
Flügelmuttern fest an.
Schritt 4: Montage des durchsichtigen Werkzeugschutzes,
Fig. 7
Dazu müssen Sie die Druckleiste Fig. 6 entfernen.
Der durchsichtige Werkzeugschutz schützt Sie vor einem
möglichenKontaktmitdenFräsmessern.
Setzen Sie den durchsichtigen Schutz auf den Fräsan-
schlag und sichern diesen mit einem Bolzen in dem vor-
gesehenem Loch.
Prüfen Sie ob sich der Schutz abklappen lässt und sicher
befestigt ist.
Ihr Fräsanschlag ist jetzt montiert.
Montage des Fräsanschlags auf dem Arbeitstisch, Fig. 8 –
12
Zum Installieren des Fräsanschlags müssen Sie wie folgt
vorgehen:
• NehmenSiedashintereMotorgehäuseab.
• ZudiesemZwecklösenSiedie4Befestigungsschrau-
ben mit Hilfe eines Kreuzschraubendrehers und neh-
men Sie die vier Beilagscheiben (Fig. 8) ab.
• NachEntfernendervierSchraubenentfernenSiedas
Gehäuse (Fig. 9).

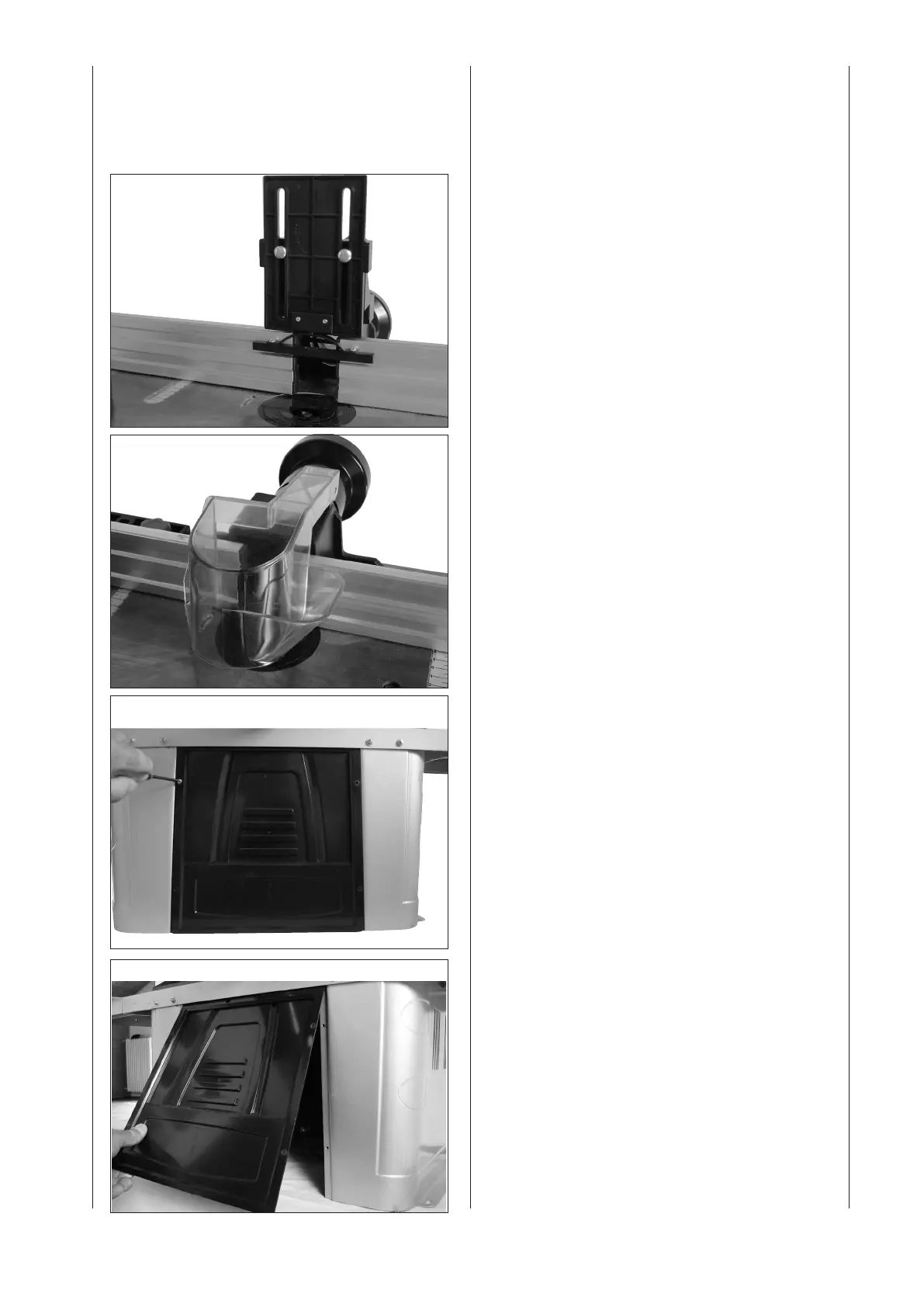

Fig. 6
