54

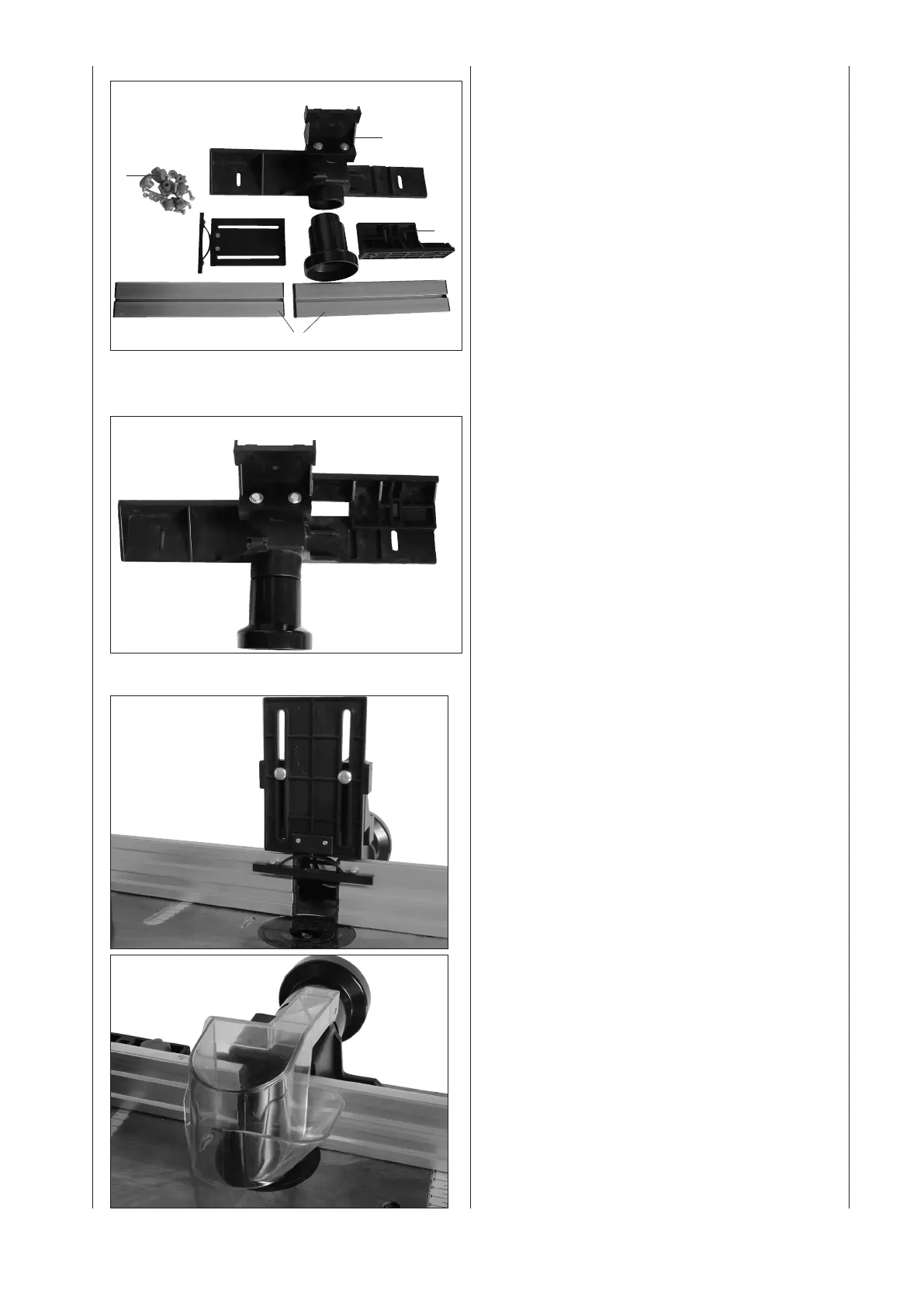

Připevnění frézovacího hrazení obr. 3
Sestavení frézovacího hrazení :
Frézovací hrazení bylo dodáno v lepenkové krabici ne-
složené. Než začnete pracovat musí být složeno a při-
pevněno na pracovní stůl.
Krok 1: Sestavení části A a B
Nasaďte část B na A do připravené rýhy (viz obr 4)T
vložte šroub s kulatou hlavou a pevně dotáhněte i pod-
ložkou a upínací pákou.
Krok 2: Nasazení zarážek C
Vložte dva šrouby s válcovou hlavou do stahovacích ot-
vorů, a lehce je dotáhněte.pomocí podložky a dotahovací
podložky, pak nasaďte zarážky skrze válcové hlavy a do-
táhněte šrouby.
To samé udělejte na druhé straně hrazení. Ujistěte se, že
jsou části C ve správné orientaci. Ujistěte se také, že jsou
části C ve stejné výšce.
V závislosti na typu práce nasaďte na zarážky buď tla-
kovou část (Obr .6) průhledný kryt nástroje (Obr 7). Tyto
dva prvky nemohou být použity současně.
Krok 3: Nasazení tlakového dílu (Obr 6)
Spojte část D s hrazením pomocí dvou šroubů s válco-
vou hlavou, dvou podložek a dotáhněte je pomocí kříd-
lových matic.
Krok 4: Nasazení průhledného krytu (Obr 7)
Abyste mohli provést tento krok, musí být odstraněn tla-
kový díl (Obr 6).Průhledná kryt nástroje Vás chrání před
možným kontaktem s řeznými noži. Dejte průhledný kryt
na hrazení a zajistěte jej pomocí kolíku a otvoru, které
jsou k tomu poskytnuty. Zkuste, jestli jde kryt složit a bez-
pečně zajistit
Vaše frézovací hrazení je nyní připraveno k použití.
C
A
B
D
E
Fig. 3
Fig. 4
Fig. 6
Fig. 7
