90
Trin 1: Montering af del A og B
Læg del B ovenpå del A i den dertil indrettet rille (se Fig.
4). sættes den rundhovedet bolt i og spændes solidt
med en spændeskive og fastspændingsgreb.
Trin 2: Montering af stopbarriererne C
Sæt de to rundhovedede bolte i monteringshullerne, skru
dem en smule i med spændeskiven og svensknøglen, får
den stopbarriere med rillen gennem det runde hoved og
spænd begge med svensknøglen.
Udførdensammemonteringpådenandensideafbar-
rieren. Sørg for at montere C delene i den rigtige retning.
Sørg også for at C delene er i samme højde som del A.
Alt efter hvilken type arbejde, du skal lave, fastgør en-
ten trykdelen i Fig. 6 eller den transparente beskyttelses-
skærm vist i Fig. 7 barrieren. Disse to elementer kan
ikke fastgøres samtidig.
Trin 3: Montering af trykdel D, Fig. 6
Fastgør del D på barrieren med to rundhovedede bolte og
to spændskiver og spænd dem med to vingemøtrikker.
Trin 4: Montering af den transparente beskyttelsesskærm,
Fig. 7
For at gøre dette skal trykstang vist i Fig. 6 fjernes.
Den transparente beskyttelsesskærm beskytter dig mod
kontakt med klingerne.
Placer transparente beskyttelsesskærm ovenpå form bar-
rieren og fastgør den med en stift i det dertil Indrettet
hul.
Undersøgomskærmenkanfoldesnedogerfastgjortsik-
kert.
Dit form barriere er nu klar til brug.

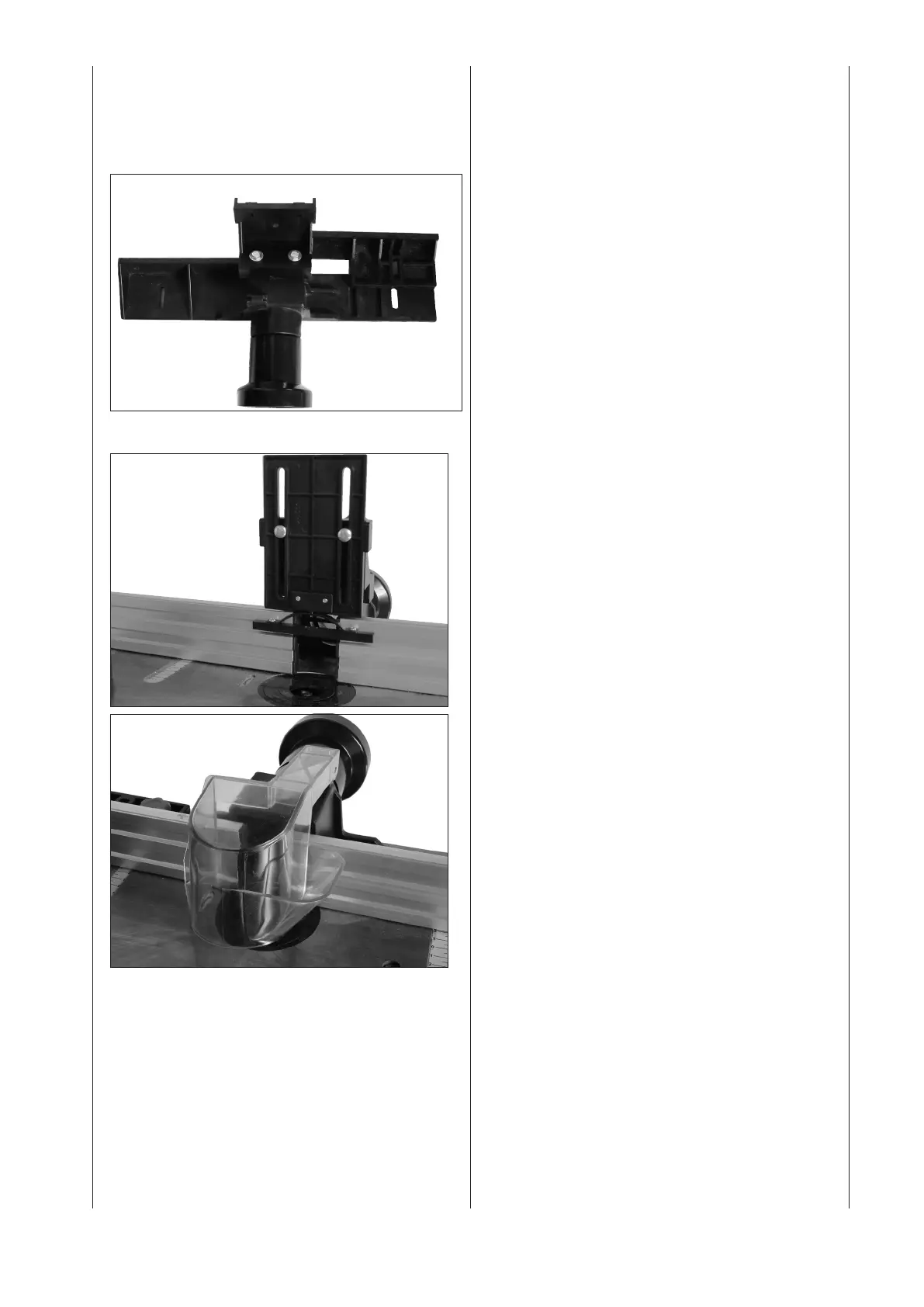

Fig. 4
Fig. 6
Fig. 7
