Spin ATF 2 BASIC - Page 37

19/11/2013 Vers. 1.1 37

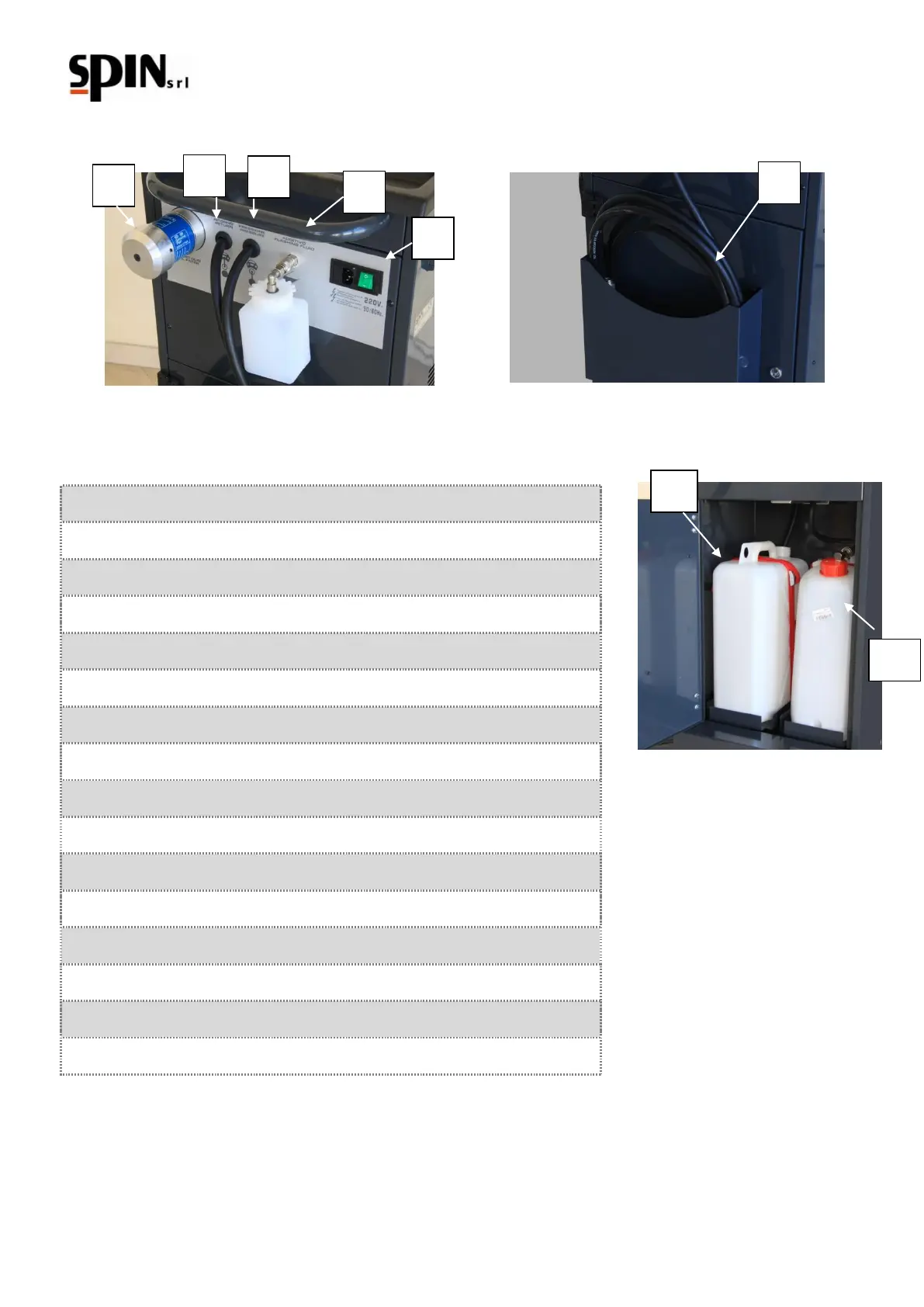

Bild 5 - ATF 2-Bak
A: 240x64 grafisk display;
B: 4-tangenters kontrollknappsats;
C: Flödesmätare för statuskontroll av ny olja med lysdiodsbelysning,
D: Flödesmätare för statuskontroll av använd olja med
lysdiodsbelysning;
E: Oljefilter med magnetisk sensor;
F: ATF-tryckmätare (tryck)
G: Tryckmätare för automatväxellåda (återgång)
Ha: 20 lt tank för gammal olja;
Hb: 20 lt löstagbar tank för ny olja;
I: Fäste för skrivare (tillval)
J: Återgångsslang (återgång)
K: Tryckledning (tryck)
N: Tömningsslang för använd olja;
O: Polisnap-modul;
P: Tank för påfyllning av tilllsatser;
Q: Bakre säte för påfyllningsslangarna
Bild 6 – Bakre säte för påfyllningsslangarna
E
K
O
J
P
Q
Ha
Hb
Bild 7 – Ny/gammal olja tank löstagbar
