Kontroll av slitasjedelene
Verktøyet er utstyrt med en gummifjær (3) (for retur for
montasjestabilisator), en montasjestabilisator + isoleringsring (2)
(se fig. 8).
Disse delene må kontrolleres med jevne mellomrom
Slitasjedel Kontrollér
Fjær (3) - Lengde (min. 161 mm)
- Tilstand (kutt, slitasje, osv.)
Isoleringsring
+
montasjestabilisator
(2)
- Ringtykkelse (min. 4 mm)
- Tilstand (kutt, slitasje, osv.)
- Ingen hakk i montasjestabilisator
Bruksanvisning
Valg av ladning
(se fig. 6)
- 031740 brun 6.3/10 bolteskive - veldig lav
- 031600 grønn 6.3/10 bolteskive - lav
- 031700 gul 6.3/10 bolteskive - middels
- 011658 rød 6.3/10 bolteskive - sterk
Råd :
Velg i forhold til:
• underlagsmaterialets hardhet og natur
• lengden av bolten
• natur av delen som skal forankres
Start med fortløpende forsøk, start med den laveste styrken, øk
siden om nødvendig.
Om ladningen mislykkes, vent 20 sekunder, hold
verktøyet på arbeidsoverflaten, så slutt å presse den
fremover i den hensikt å lade opp igjen slagsystemet
og å gjenoppta skyting.
Lås opp toppen
Ta ut skiven
Verktøyets ladning må alltid tømmes etter bruk
og før oppbevaring i kassen. Delvis brukte
bolteskiver må oppbevares for senere bruk.

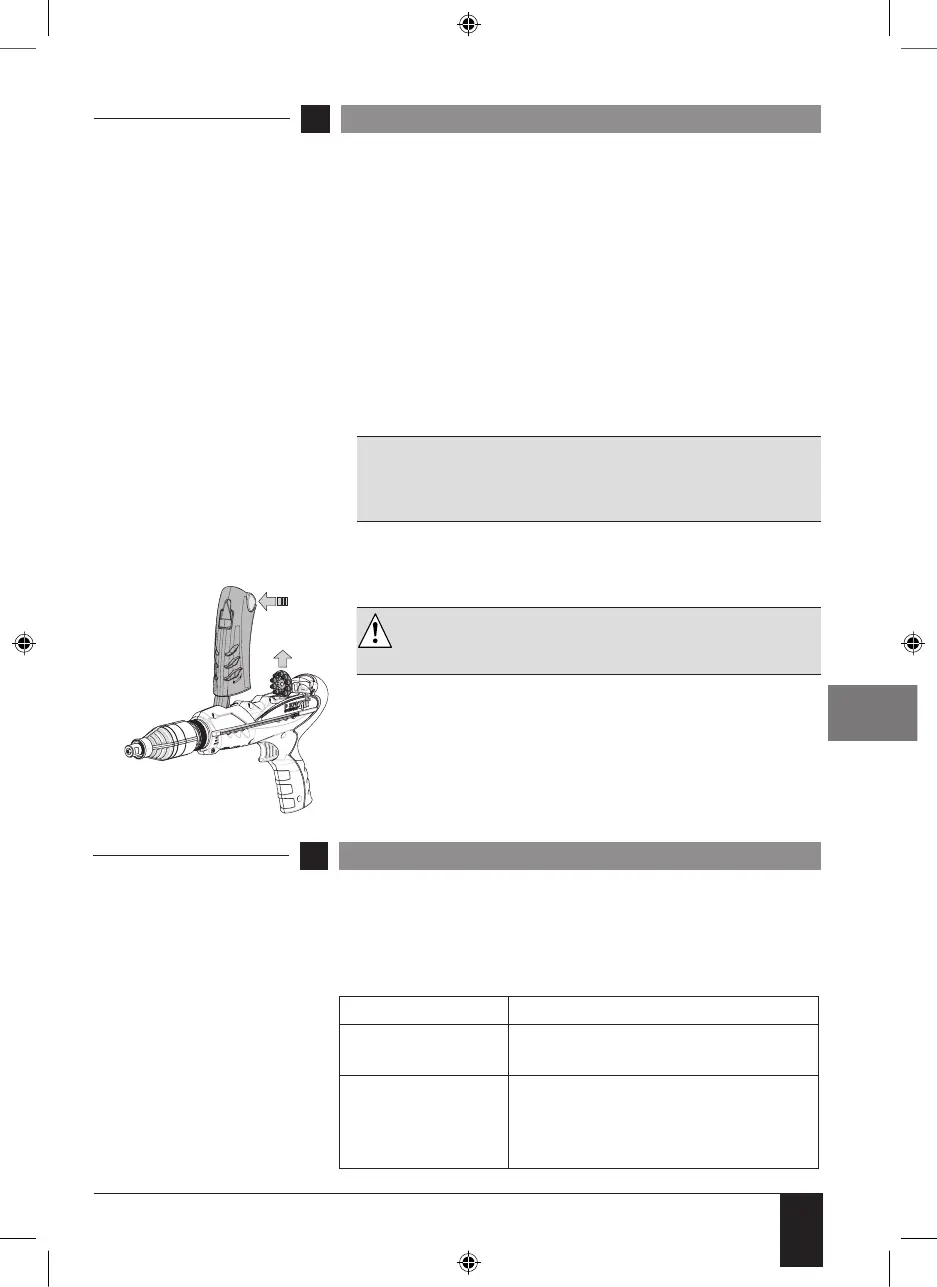

Uttak av bolteskiven
Valg av styrke
(se fig. 7)
