Phonitor xe – Quickstart Phonitor xe – Quickstart
 
Kop örer Ausgangswahl
Wählen Sie mit dem F/R-Schalter den gewünschten Ausgang – Kop örer-Aus-
gang auf der Vorderseite (F) oder auf der Rückseite (R).

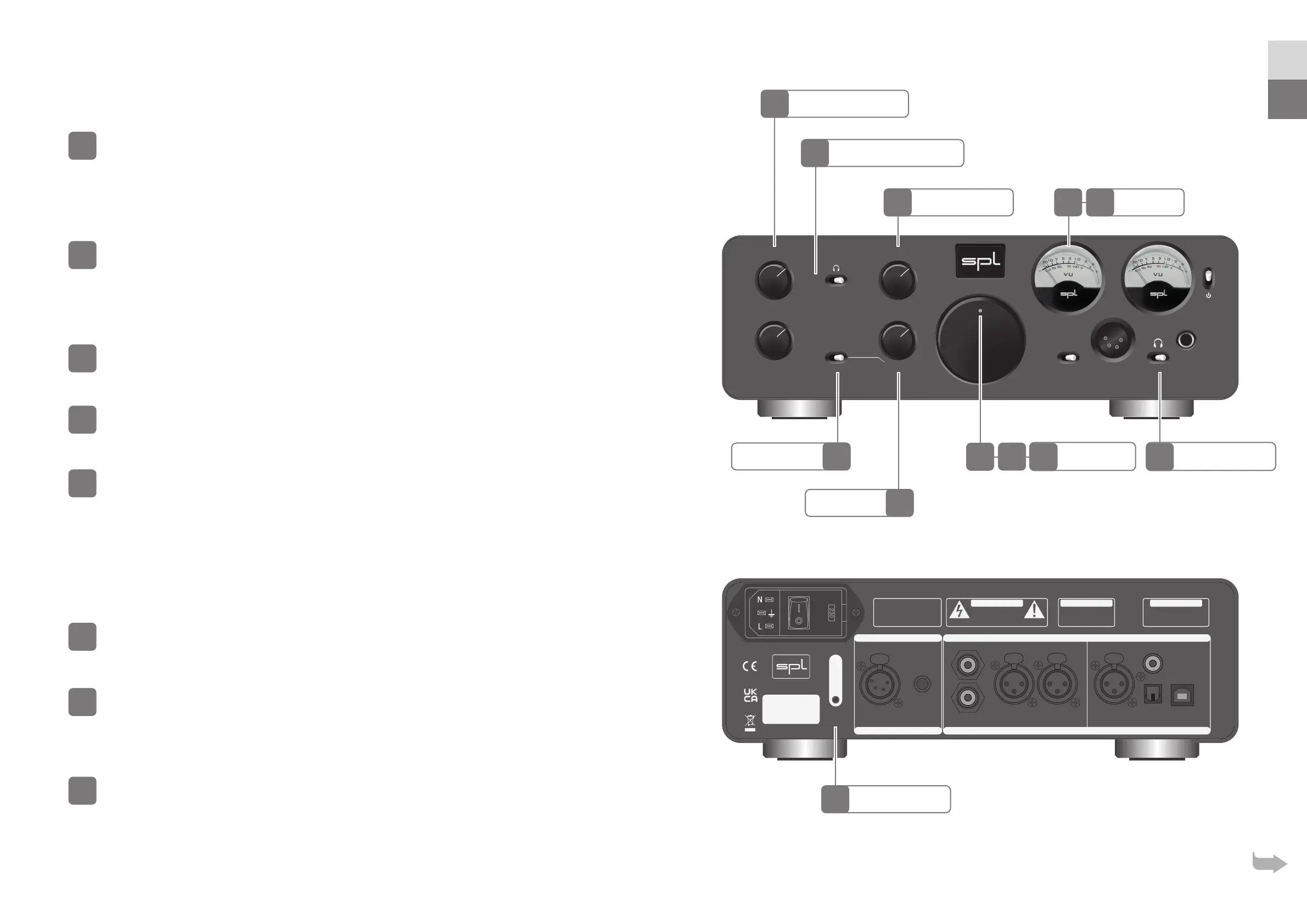

Phonitor-Matrix-Einstellungen
Mit dem MATRIX-Schalter können Sie die Phonitor-Matrix aktivieren (ON) oder
deaktivieren (OFF).
Die Phonitor-Matrix erzeugt eine lautsprechergleiche Wiedergabe über Kop örer, indem das linke und rechte Signal
jeweils zeitverzögert (Laufzeitdi erenz) und abgeschwächt (Pegeldi erenz) der gegenüberliegenden Seite beige-
mischt werden.
Mit dem CROSSFEED-Schalter stellen Sie die interaurale Pegeldi erenz ein.
Die Pegeldi erenz ist vergleichbar mit dem Einfluss verschiedener Raumgrößen und deren Reflexions- und Absorp-
tionseigenscha en. Da der Schall vom Kopf nicht-linear reflektiert und absorbiert wird, wird die Pegeldi erenz
frequenzkorrigiert vorgenommen.
Mit dem ANGLE-Schalter stellen sie die interaurale Laufzeitdi erenz ein.
Die Laufzeitdi erenz ist direkt vergleichbar mit dem Aufstellwinkel eines Lautsprecherpaares. Da der Schall vom
Kopf nicht-linear reflektiert und absorbiert wird, wird die Laufzeitdi erenz frequenzkorrigiert vorgenommen.
Mit dem MODE-Schalter können Sie die Art der Wiedergabe wählen – Mono,
Stereo und Stereo mit einer extrem feinen Panorama-Regelung (LATERALITY).
IR-Fernbedienung anlernen
Das Lautstärkepotentiometer des Phonitor xe ist motorisiert und kann mit jeder
IR-Fernbedienung geregelt werden.
Drücken Sie den IR PGM VOLUME-Taster (infrarot programmierbare Lautstärke).
Die Power-LED leuchtet nun heller und das Volume-Potentiometer dreht an den Linksanschlag.
Richten Sie Ihre Fernbedienung auf die VU-Anzeigen und drücken Sie die Taste,
die Sie für die
Lautstärkeverringerung vorgesehen haben. Die Power-LED
leuchtet pro Tastendruck einmal auf. Drücken Sie dieselbe Taste so o , bis die
Power-LED dreimal kurz hintereinander blinkt – jetzt ist die Taste programmiert.
Richten Sie Ihre Fernbedienung auf die VU-Anzeigen und drücken Sie die
Taste, die Sie für die
Lautstärkeerhöhung vorgesehen haben. Die Power-LED
leuchtet pro Tastendruck einmal auf. Drücken Sie dieselbe Taste so o , bis die
Power-LED dreimal kurz hintereinander blinkt – jetzt ist die Taste programmiert.
Der Lernmodus wird automatisch beendet, nachdem die zweite Taste erlernt wurde.








