Data di emissione: Settembre, 2016 Revisione: 1 Pag. : 16/44
Una volta eseguite accuratamente tutte queste
operazioni di pulizia, si può procedere al
rimontaggio dei componenti.
Il corretto assemblaggio della macchina è molto
importante per prevenire perdite di prodotto ed
il danneggiamento della stessa.
Per assemblare la macchina è necessario
disporre di un lubrificante approvato (Vaselina).
Assicurarsi sempre che ogni parte sia stata
correttamente lavata e sanitizzata e che la
persona adibita al rimontaggio si sia
accuratamente lavato e sanitizzato le mani e gli
avambracci.
- Procedere al rimontaggio del gruppo di
miscelazione (fig.15) attenendosi alle seguenti
operazioni:
• Spalmare la guarnizione a ventosa X con
grasso di vaselina per ridurre l’attrito e
limitarne l’usura (fig.17).
• Rimontare la guarnizione T prestando
attenzione al verso (fig.18).
• Rimontare la spirale U avendo cura che il
codolo di trascinamento si incastri
perfettamente con l’albero di guida.
• Fissare tutti i componenti avvitando il
pomello S in senso antiorario.
- Rimontare la vasca collocandola nella propria
sede accertandosi che faccia esattamente tenuta
con la guarnizione T (vedi fig.20). Per agevolare
il rimontaggio consigliamo inoltre di lubrificare la
parte posteriore della vasca nel punto in cui la
stessa combacia con la guarnizione di tenuta
(fig.19).
- Fissare la vasca con gli appositi pomelli ed
avvitare saldamente, senza però esercitare una
forza eccessiva.
IMPORTANTE
Non serrare eccessivamente i pomelli di
fissaggio vasca, una forza eccessiva
potrebbe danneggiare la filettatura e/o la
vasca stessa.

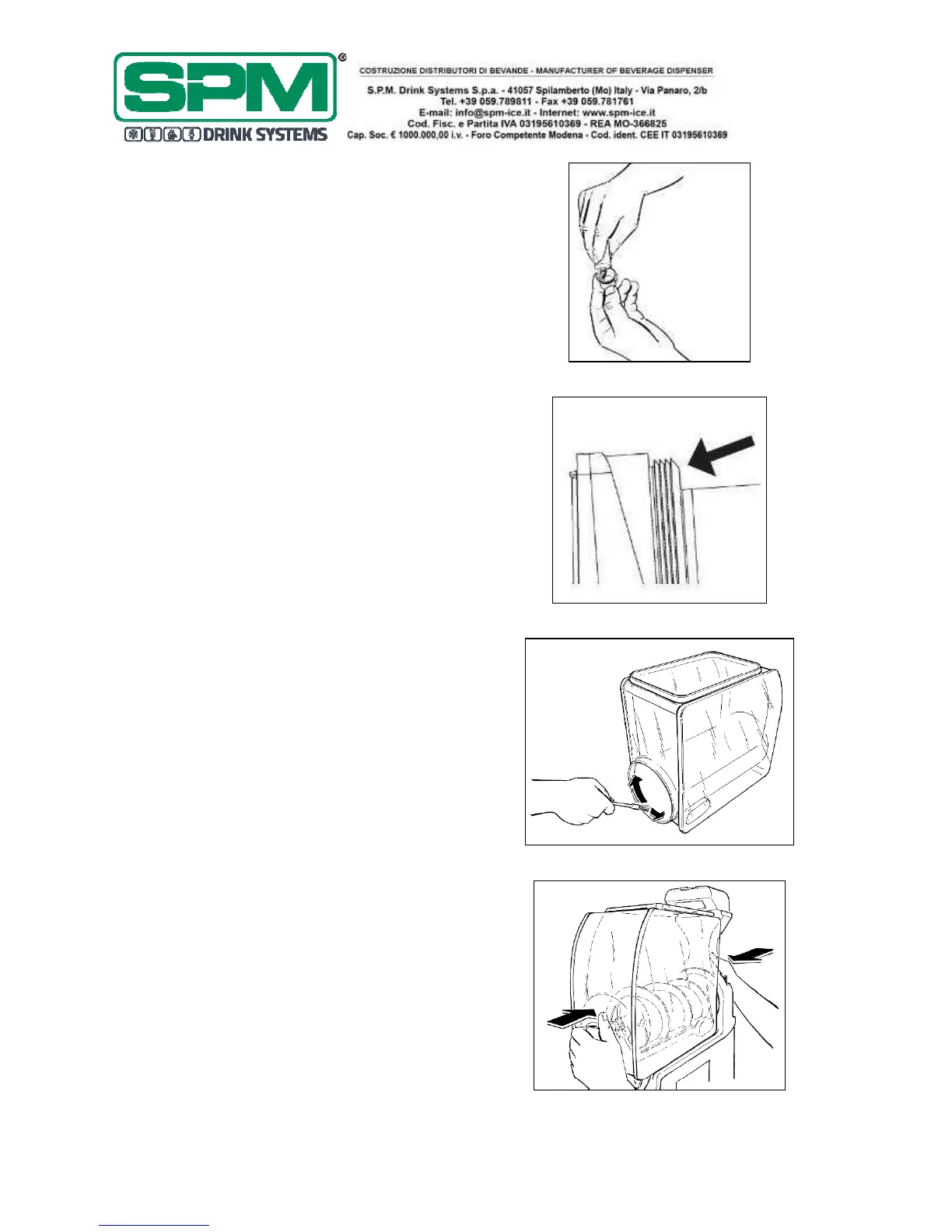

Fig. 17
Fig. 18
Fig. 19
Fig. 20
