© 2013–2017 Schneider Electric Tous droits réservés
80043-808-02 Rév. 02 Panneaux de commutation combinés I-Line
MC
03/2017 Installation—Montage de l’intérieur dans des coffrets de la marque Square D
13
FRANÇAIS
Démontage du disjoncteur I-Line
Pour les directives suivantes, consulter la figure 3, Installation et
démontage du disjoncteur I-Line, à la page 12.
1. Couper (O) toutes les alimentations du panneau de commutation
combiné I-Line.
2. Mettre le disjoncteur hors tension (O/OFF).
3. Retirer le couvercle de la garniture intérieure I-Line (voir la figure 2,
Retrait de la garniture intérieure, à la page 11).
4. Retirer le fil de charge. Fixer le fil et couvrir l'extrémité exposée.
5. Desserrer les vis de retenue (C) du support de montage du disjoncteur
jusqu'à ce que les vis soient complètement enlevées du trou de montage
de 5,6 mm (7/32 po) de la cuve de montage.
6. Placer un tournevis dans le trou rectangulaire du support de montage du
disjoncteur et dans la fente pour tournevis de la cuve de montage.
Dégager le disjoncteur de l'empilement de barres-bus.
7. Soulever le disjoncteur pour l'éloigner des barres-bus.
8. Installer des plaques de remplissage là où le disjoncteur a été retiré (se
reporter à tableau 1, Numéros de catalogue des plaques et
prolongateurs de remplissage, à la page 21, comme référence).
9. Fixer les prolongateurs de plaques de remplissage au couvercle de la
garniture de la section I-Line (se reporter à tableau 1, à la page 21,
comme référence). Monter le prolongateur sur le support de montage
du couvercle de la garniture de la section I-Line comme montré à la
figure 4.
10. Réinstaller le couvercle de la garniture intérieure de la section I-Line
(figure 2,à la page 11).
11. Remettre le panneau de commutation combiné I-Line sous tension.

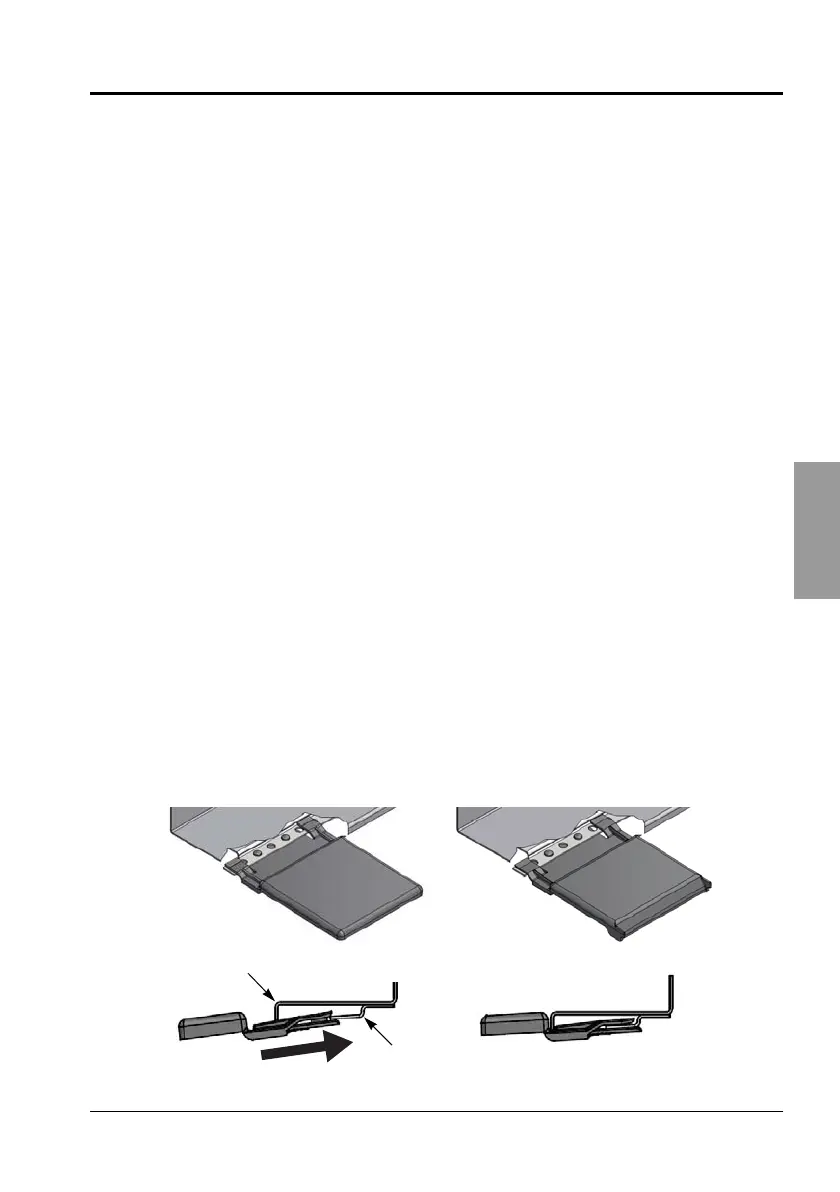

Figure 4 : Installation du prolongateur de la plaque de remplissage
Prolongateur de la plaque
de remplissage HLW4BL
Prolongateur de la
plaque de remplissage
HLW4EBL
Couvercle de garniture
de la section I-Line
Support de montage
80043-808-01.book Page 13 Wednesday, March 22, 2017 12:31 PM
