Use a 12-notch external bottom bracket tool
to tighten the cups into the frame.
NOTICE
The right side cup for BSA threads is reverse
threaded.
À l’aide d’un outil pour jeu de pédalier
externe à 12 encoches, serrez les cuvettes
dans le cadre.
AVIS
La cuvette de droite pour filetage BSA a un
filetage inversé.
Use uma ferramenta externa de 12 entalhes
para o eixo pedaleiro, para apertar as
tampas no quadro.
NOTIFICAÇÃO
A tampa do lado direito para rosca BSA tem
uma rosca esquerda.
Schrauben Sie die Lagerschalen mit einem
12-Zahn-Innenlagerwerkzeug (Außenverzah-
nung) in den Rahmen.
HINWEIS
Die rechte Lagerschale für BSA-Gewinde hat
ein Linksgewinde.
Utilizzare uno strumento per movimento
centrale a 12 tacche per serrare le coppette
nel telaio.
NOTA
La coppetta destra per le filettature BSA ha
una filettatura inversa.
12 ノッチ・エクスターナルタイプ用ボトム・
ブラケット・ツールを使用して、カップを
フレーム内に締め付けます。
注意事項
BSA 用のドライブ側のカップのスレッドは、
逆ネジです。
Utilice una herramienta para pedalier externa
de 12 muescas para apretar las cazoletas en
el cuadro.
AVISO
La cazoleta del lado derecho para roscas
BSA va roscada a contramano.
Maak de doppen in het frame vast met
behulp van een extern gereedschap met 12
inkepingen speciaal voor trapassen.
MEDEDELING
De rechter dop voor BSA-draad heeft
omgekeerde schroefdraad.
用 12 槽外部中轴工具将轴碗紧固到车架中。
注意
BSA 的右侧轴碗螺纹为反向螺纹。
Torque Serrage Momento de torção
Drehmoment Coppia
締め付け
Par de apriete Aandraaimoment
扭紧

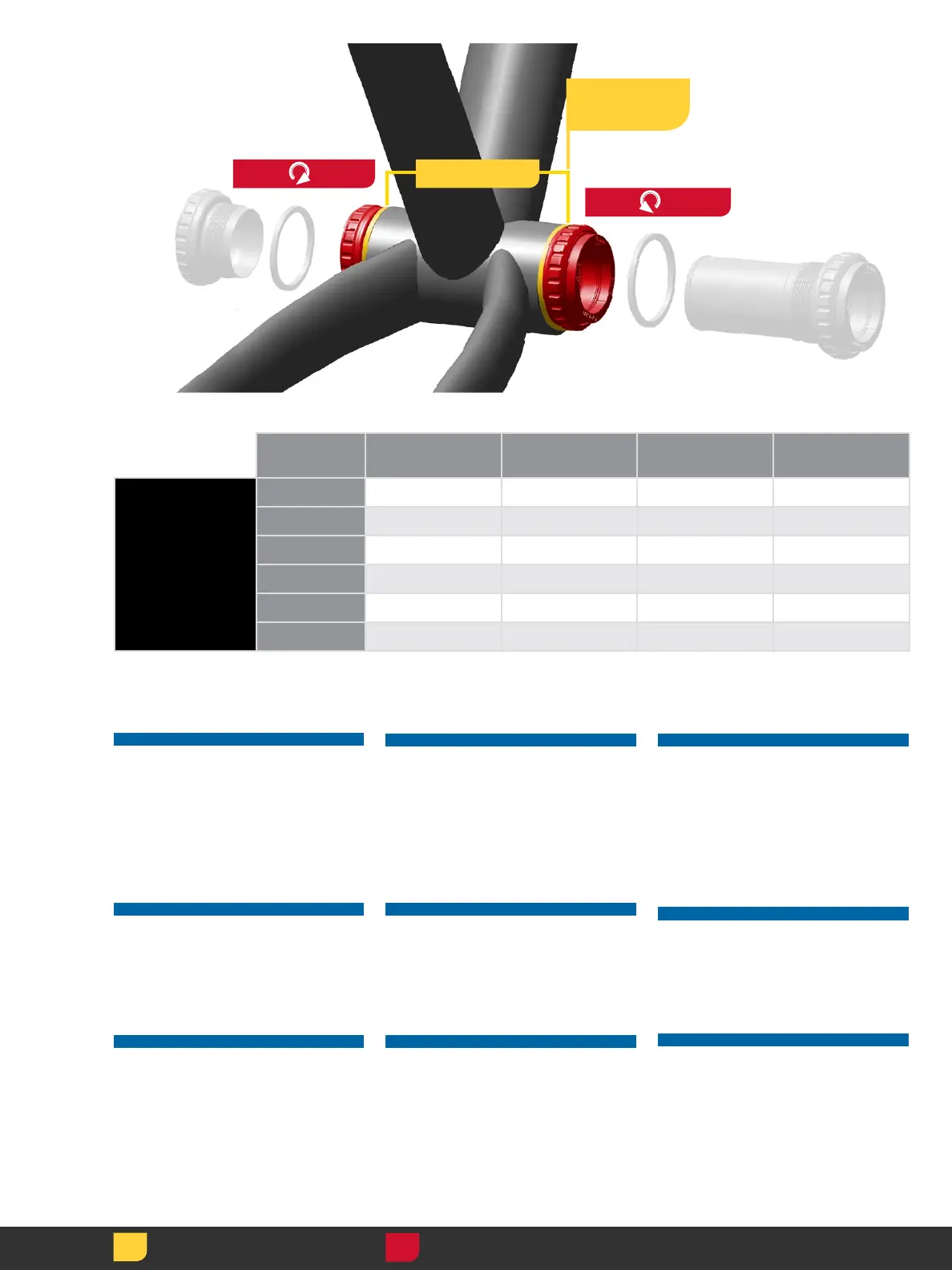

Install Installer Instalar
Einbauen Installare
取り付け
Instalar Monteren
安装
Frame Shell
Width (mm)
Outer Left
Spacer (mm)
Inner Left
Spacer (mm)
Inner Right
Spacer (mm)
Outer Right
Spacer (mm)
DUB™ BSA
68 - 2.5 2.5 4.5
73 - - - 4.5
73 Guide - - 2.5 or Guide 2
73 SB+ 4.5 - - 9
73 SB+ Guide 4.5 - 2.5 or Guide 6.5
100 2 2.5 2.5 6
3
50 N·m
(443 in-lb)
2
50 N·m
(443 in-lb)
68, 100 mm
73 Guide
73 SB+ Guide
