STAMOS 180B - Page 14

2726
04.12.2018
ITIT
1. Cappuccio lungo, posteriore
2. Cappuccio corto, posteriore
3. Bussole di bloccaggio
4. Sostegno della torcia
5. Boccola di ssaggio nell’alloggiamento
6. Ugello di ceramica
IMPUGNATURA TIG
1
3
4
5
6
2
METODO DI SALDATURA MMA:
• Ruotare l‘interruttore principale sul pannello
anteriore in posizione „On“, la ventola inizierà
a ruotare.
• Assicurarsi che l‘interruttore di funzione TIG / MMA
sia nella posizione „down-MMA“. Il commutatore di
impulsi e la manopola di controllo della portata del
gas non funzioneranno.
• Impostare la corrente di saldatura e accertarsi che sia
adatta al metodo di lavorazione selezionato.
a. Cavo di alimentazione
b. Cavo di massa
c. Elemento saldato
d. Bruciatore
ATTENZIONE: durante la saldatura è vietato tirare la spina
o il cavo usato, ciò può causare danni al dispositivo e/
o ferite pericolose.
Istruzioni per l‘uso:
• La temperatura ambiente non deve superare i 40°C
e l‘umidità relativa non deve superare il 90%.
• Evitare la saldatura in pieno sole e / o pioggia.
• Non utilizzare la macchina in un ambiente
contaminato da polvere o gas corrosivo
• Evitare la saldatura TIG in presenza di vento forte.
• Quando la tensione e la corrente di uscita
e la temperatura della macchina superano i valori
nominali, la saldatrice si spegne automaticamente.
Il sovraccarico di potenza può causare danni e la
completa distruzione del dispositivo.
• Dopo la ne del ciclo di lavoro, la saldatrice smetterà
di funzionare. Quando l‘interruttore principale
è in posizione „ON“ e il dispositivo si surriscalda, si
accende l‘indicatore di sovraccarico (LED rosso). Non
rimuovere la spina di alimentazione in modo che la
ventola possa rareddare la macchina. Quando la
temperatura diminuisce, l‘indicatore di sovraccarico
si spegne e si potrà continuare a saldare.
6. SMALTIMENTO DELL‘IMBALLAGGIO
Si prega di conservare l‘intero imballaggio (cartone,
nastro adesivo e polistirolo), nel caso in cui per problemi
di funzionamento fosse necessario rispedire il prodotto al
servizio clienti!
7. TRASPORTO E STOCCAGGIO
Durante il trasporto l‘apparecchio deve essere protetto
da scosse o cadute così come il posizionamento
sul lato superiore. Conservare in un luogo ben
aerato con aria asciutta e senza gas corrosivi.
8. PULIZIA E MANUTENZIONEE
• Staccare la spina dell‘alimentazione prima della
pulizia e di ogni utilizzo del dispositivo e lasciarlo
rareddare completamente.
• Per la pulizia delle superci utilizzare esclusivamente
detergenti non corrosivi
a
b
c
d
5.2. LAVORARE CON IL DISPOSITIVO

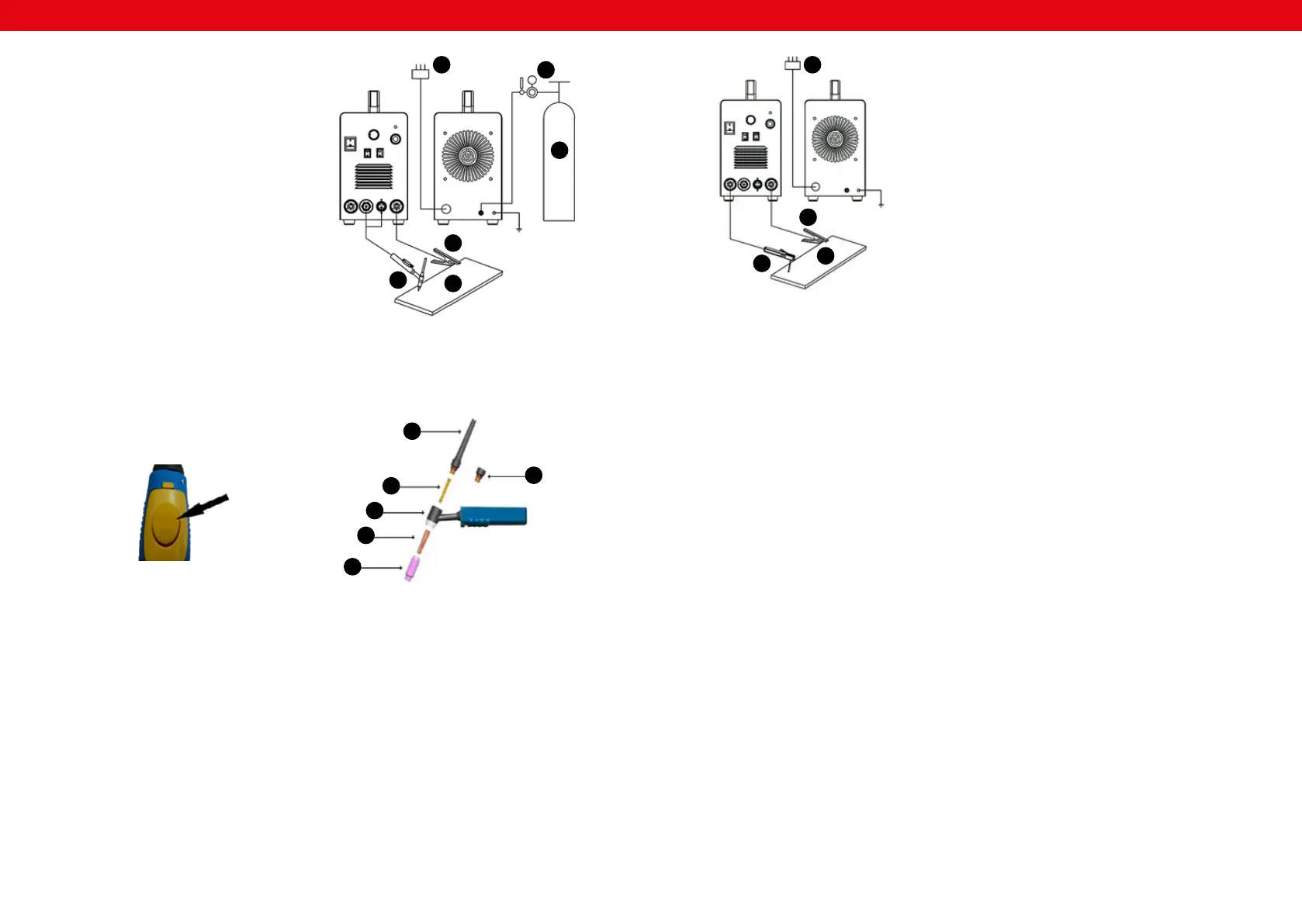

METODO TIG
• Ruotare l‘interruttore principale sul pannello
anteriore in posizione „On“, la ventola inizierà
a ruotare.
• Aprire la valvola della bombola di argon, regolare il
volume del usso di gas e accertarsi che sia adatto
alla saldatura.
• Premere il pulsante della torcia, l‘elettrovalvola si
avvierà. Si sentirà un suono d’impatto dell‘arco HF
e allo stesso tempo l‘argon uscirà dall‘ugello.
NOTA: durante la prima saldatura, l‘utente deve
premere l‘interruttore della torcia per alcuni secondi
no a che tutta l‘aria non viene scaricata.
• Impostare la corrente di saldatura e accertarsi che sia
adatta al metodo di lavorazione selezionato.
• Posizionare l‘elettrodo di tungsteno distante 2-4
mm dal pezzo trattato. Premere il pulsante della
torcia, l‘arco si accenderà con un suono. Il dispositivo
è pronto per il lavoro.
• NOTA: dopo la saldatura, l‘argon uscirà per alcuni
secondi consecutivi per proteggere il sito di saldatura
dal rareddamento. Il bruciatore deve essere tenuto
in posizione per un certo periodo di tempo dopo che
l‘arco sia estinto.
a. Cavo di alimentazione
b. Bruciatore
c. Oggetto saldato
d. Messa a terra
e. Regolatore di pressione
f. Bombola del gas
f
a
e
d
c
b
5.1. PRIMA DELL‘UTILIZZO
Ogni dispositivo dispone di un cavo di alimentazione
principale che fornisce all‘apparecchio la corrente
necessaria e la tensione per operare. L‘apparecchio,
collegato all‘elettricità, può danneggiarsi severamente
nel caso in cui sia impostato in una fase sbagliata o sia in
sovratensionamento. Nel caso non vengano rispettate le
norme di sicurezza sopra citate e l‘apparecchio dovesse
di conseguenza danneggiarsi, la validità della garanzia
decade.
• Prima di ogni operazione di pulizia, asciugare bene
tutte le componenti prima di utilizzare nuovamente
il dispositivo.
• Lasciare asciugare l‘apparecchio in un luogo asciutto
e proteggerlo dall‘eccessiva umidità e dai raggi solari
diretti.
• La polvere dovrebbe essere rimossa regolarmente
usando aria compressa asciutta e pulita.
9. REGOLARE CONTROLLO DELL‘APPARECCHIO
Vericare regolarmente che gli elementi dell‘apparecchio
non presentino danni. Nel caso si riscontrassero danni,
è severamente vietato qualsiasi impiego del dispositivo.
Si prega di contattare il venditore di riferimento anché
vengano eettuate le modiche necessarie.
Cosa fare in caso si verichino problemi?
Contattare il venditore e fornire i seguenti dati:
• Numero di fatturazione e numero di serie (dei quali
l‘ultimo si trova sulla targhetta del dispositivo).
• Se possibile fornire una foto del pezzo difettoso.
• Provvedere a descrivere il problema che avete
riscontrato nel modo più preciso possibile in modo
che il servizio clienti sia in grado di circoscrivere il
problema e di risolverlo. Più dettagliate sono le
informazioni da voi fornite, maggiore è l‘aiuto che
possiamo fornirvi!
IMPORTANTE: Non aprire o smontare mai l‘apparecchio
senza l‘autorizzazione del servizio clienti. Questa
operazione non autorizzata fa decadere la garanzia!
7. Collegamento cavo per saldatura MMA.
8. Spina per saldatura TIG e del gas.
9. Spina per il collegamento TIG.
10. Collegamento cavo di messa a terra
11. Cavo di alimentazione
12. Collegamento del gas
13. Dietro ogni dispositivo saldante si trova una vite e una
targhetta per eettuare la messa a terra necessaria.
prima dell‘utilizzo è necessario collegare a terra
la copertura della saldatrice tramite un cavo il cui
diametro non può essere più piccolo di 6 mm.
