14 15

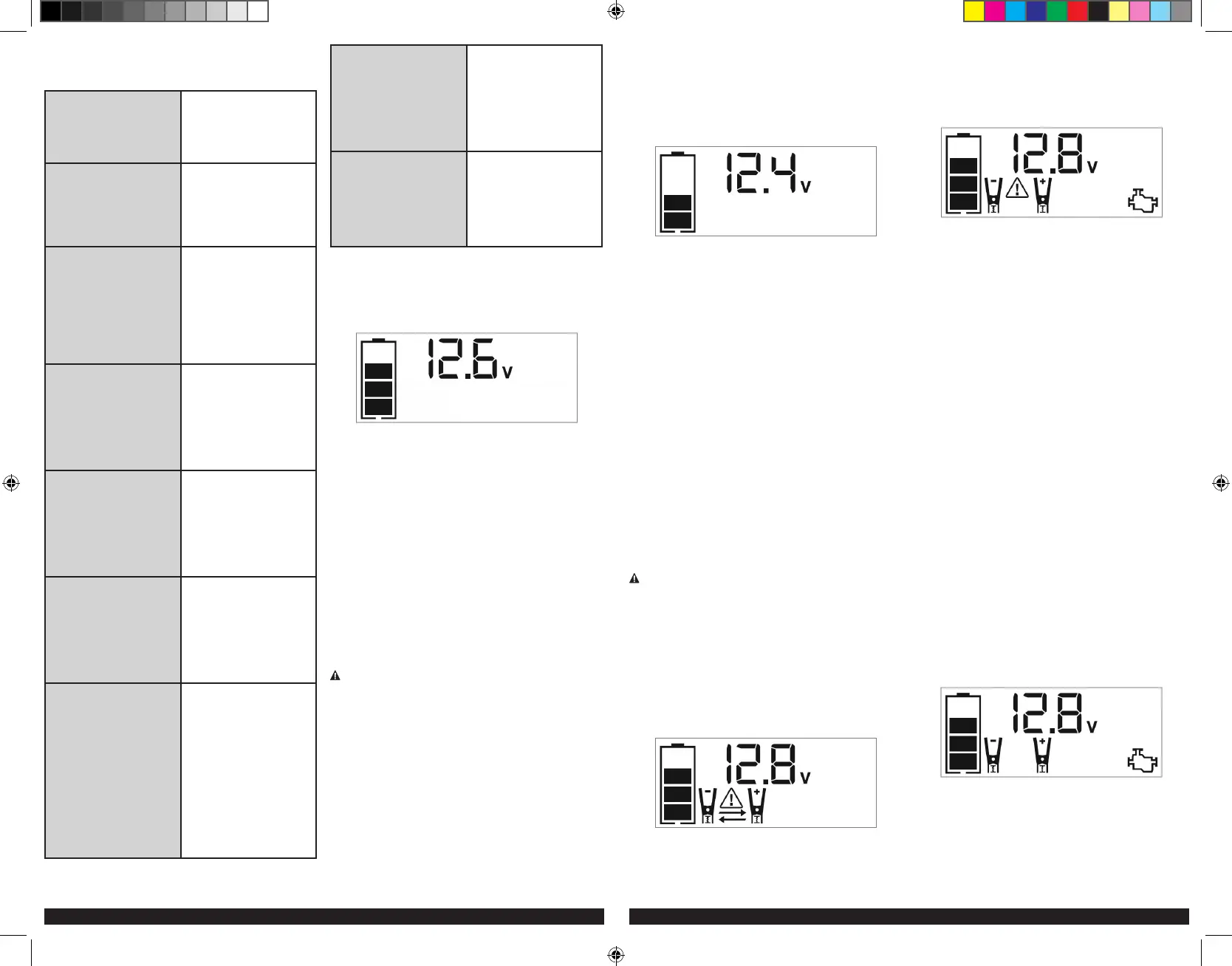

DESCRIPCIÓN GENERAL
Acciones comunes y respuestas de la unidad
Las siguientes acciones encender la unidad y activar la pantalla LCD:
Presione el botón de estado de la
batería. (Consulte la sección “Viendo el
estado de la batería”.)
Sonará un bip y la pantalla
retroiluminada LCD mostrará el icono
de estado de la batería y el indicador
del voltaje de la batería durante 10
segundos antes de que la unidad se
apaga automáticamente.
Pulse el botón de verificación
del alternador. (Consulte la sección
“Verificación del alternador”.)
Sonará un bip y la pantalla
retroiluminada LCD mostrará el icono
de estado de la batería, y el icono
del alternador parpadeará. La unidad
permanece encendida hasta que se
pulsa el botón de verificación del
alternador de nuevo para apagarlo.
Presione el botón de encendido
de la luz de área LED. (Consulte la
sección “Puertos USB”.)
Sonará un bip y la luz de área LED
se encenderá. La retroiluminación se
encenderá durante 10 segundos (sólo).
La pantalla LCD continuará mostrando
el icono de estado de la batería y el
indicador del voltaje de la batería. La
unidad permanece encendida hasta
que se pulsa el botón de encendido
de la luz de área LED de nuevo para
apagarlo.
Presione el botón de alimentación
USB. (Consulte la sección “Luz de
área LED”.)
Sonará un bip y la pantalla
retroiluminada LCD mostrará el icono
de estado de la batería y el indicador
del voltaje de la batería, así como del
icono del USB, indicando los 4 puertos
USB están disponibles. La unidad
permanece encendida hasta se presiona
el botón de alimentación USB de nuevo
para desactivarla.
Presione el botón de alimentación
del compresor. (Consulte la sección
“Compresor portátil”.)
Sonará un pitido y la pantalla LCD
retroiluminada mostrará el icono de
estado de la batería, “XXX” PSI y el
icono de compresor. Si no se toman
medidas adicionales, después de 1
minuto, la unidad mostrará el estado
de la batería y el indicador de tensión
durante 10 segundos antes de apagarse
automáticamente.
Cada vez que las pinzas estén
correctamente conectados a una
batería (consulte la sección “Puente
auxiliar de arranque”)
... sonará un bip y la pantalla
retroiluminada LCD mostrará el icono
de estado de la batería, el indicador del
voltaje de la batería, el icono de pinzas,
el signos “+” y “–”,
así como el icono
del puente auxiliar de arranque de
parpadear. La unidad permanece
encendida hasta que las pinzas se
desconecta de la batería.
Si el interruptor del puente
auxiliar de arranque se gira a la
posición ON y las abrazaderas no
están conectados a una batería
(consulte la sección “Puente auxiliar de
arranque”) ....
... una advertencia de dos segundos
sonará cada 10 segundos. La pantalla
LCD retroiluminada mostrará el icono
de estado de la batería, indicador de
voltaje de la batería, los iconos de
pinzas, y los signos “+” y “–”. El icono
de alarma y el icono del puente auxiliar
de arranque parpadean. La unidad
permanece encendida hasta que el
interruptor del puente auxiliar de
arranque está apagado y luego el icono
de estado de la batería y el indicador
del voltaje de la batería muestra
durante 10 segundos antes de apagado
automático.
Si se invierten las conexiones de
pinza de bornes positivo y negativo
de la batería (consulte la sección
“Puente auxiliar de arranque”)
… la pantalla LCD retroiluminada
mostrará el icono de estado de la
batería, el indicador del voltaje de la
batería, y el icono de pinzas. El icono de
alarma, el signos “+” y “–” y los iconos
de flecha parpadearán y la unidad
la unidad sonará una advertencia
continua hasta que las pinzas estén
desconectados de la batería.
Cuando la unidad se está
cargando o recarga mediante el
cargador de 120 voltios de CA
incorporado (consulte la sección
“Cargar/Recargar”)
… sonará un bip y la retroiluminación
se encenderá durante 10 segundos
(sólo). La pantalla LCD continuará
mostrando el icono de estado de la
batería y el indicador del voltaje de
la batería. Las barras del icono de la
batería cambiará de vacía a sólido (de
abajo hacia arriba) repetidamente.
Nota: La unidad se apagará automáticamente una vez que todas las funciones están desactivadas.
VIENDO EL ESTADO DE LA BATERÍA
Para comprobar el nivel de carga de la batería de la unidad, pulse el botón del
estado de la batería. El icono de estado de la batería y el indicador del voltaje de la
batería se mostrará durante 10 segundos (solamente), indicando el nivel de carga de
la batería como sigue:
Si el nivel de carga de la batería está a plena capacidad, cuatro barras sólidas se
muestran.
Si la batería está parcialmente cargada, dos o tres barras sólidas se mostrarán.
Si la batería está casi vacía, una barra sólida se vea. La unidad debe ser cargada
en este momento.
Si la batería está completamente vacía, el icono de la batería muestra cuatro
barras vacías. La unidad TIENE QUE SER cargado en este momento o protección
integrada de baja tensión de la unidad se activará. El icono de estado de la batería
vacía parpadeará para un corto período de tiempo antes de apagado automático.
La unidad no funcionará hasta que la batería
es recargada.
Nota: Si no se toman otras acciones, la unidad se apagará automáticamente después de 10 segundos.
CARGAR/RECARGAR
Las baterías de plomo-ácido requieren mantenimiento de rutina para asegurar
una carga completa y una mayor duración de la batería. Todas las baterías pierden
energía por descarga espontánea, se descargan con el paso del tiempo, y con mayor
rapidez cuando están a temperaturas más altas. Por lo tanto, las baterías necesitan
ser cargadas periódicamente para reemplazar la energía perdida por descarga
espontánea. Cuando la unidad no se usa, fabricante recomienda que se debe ser
recargada la batería al menos cada 30 días y después de cada uso.
ADVERTENCIA: Nunca intente utilizar los métodos de carga de la CA
y de la CC al mismo tiempo.
Notas: Esta unidad se entrega en un estado parcialmente cargado - usted debe cargarlo completamente
antes de usarlo para la primera vez. La carga inicial de la CA debe ser por 40 horas o hasta que el
icono de estado de la batería muestra 4 barras sólidas.
Recargar la batería luego de cada uso prolongará la vida de la batería; las descargas importantes
frecuentes entre recargas o el cargarla en exceso reducirán la duración de la batería.
La batería se puede recargar usando el cargador de CA de 120 voltios incorporado.
Cerciórese de que el resto de las funciones de unidad estén apagadas durante la recarga, pues ésta
puede retardar el proceso de recarga.
AVISO – PARA REDUCIR EL RIESGO DE DAÑO A LA PROPIEDAD: Si no se
mantiene la batería cargada puede causar daños permanentes y resultar en un
pobre rendimiento de arranque.
IMPORTANTE: Si usted sabe que la unidad se descarga, pero el icono de la batería
muestra cuatro barras sólidas, como si la unidad está totalmente cargada cuando
se conecta a una fuente de alimentación de carga, esto puede ser debido a la
batería interna que tiene una alta impedancia. El fabricante sugiere salir de la
unidad de carga por un período de 40 horas usando el cargador de CA incorporado
antes de su uso.
Cargar/recargar con el cargador de incorporado
120V CA y el cable de extensión CA
1. Levante la cubierta protectora del cargador incorporado 120 voltios CA
situado en la parte frontal inferior izquierda de la unidad (consulte la sección
Características de localizar). Conecte un cable de extensión de la unidad.
Conecte el otro extremo del cable a una toma de corriente CA estándar de 120
voltios. Cuando la unidad esté bien conectado a una fuente de alimentación de
CA, la pantalla LCD mostrará siguiento:
Las barras en el icono de estado de la batería representan el nivel de carga de
la batería interna de la unidad. Las barras en el icono de estado de la batería
cambiará de vacía a sólido (de abajo a arriba) varias veces para indicar que la
unidad se está cargando. La luz de fondo se encenderá durante 10 segundos
(solamente).
2. Carga por aproximadamente 40 horas o hasta que el icono de la batería
demuestra 4 barras sólidas.
3. Cuando la carga esté completa, desconecte el cable de extensión de CA del
tomacorriente de CA y, a continuación, desconecte el cable de la unidad.
PUENTE AUXILIAR DE ARRANQUE
Esta unidad se equipa de un botón con./desc. (power) del puente auxiliar de
arranque que permita que fluya la energía solamente cuando las conexiones
apropiadas se hacen a la batería y al marco.
a) Para los sistemas con negativo a tierra, conecte la pinza del positivo (roja) al
borne sin conexión a tierra de la batería y la pinza del negativo (NEGRA) al
bastidor del vehículo o al bloque del motor, lejos de la batería. No conecte
la pinza al carburador, las cañerías de combustible o a las piezas de chapa de
la carrocería. Conecte a una pieza de metal sólida del bastidor o del bloque
del motor.
b) Para los sistemas con positivo a tierra, conecte la pinza del negativo (negra) al
borne sin conexión a tierra negativo de la batería y la pinza del positivo (roja)
al bastidor del vehículo o al bloque del motor, lejos de la batería. No conecte
la pinza al carburador, las cañerías de combustible o a las piezas de chapa de
la carrocería. Conecte a una pieza de metal sólida del bastidor o del bloque
del motor.
IMPORTANTE: Asegúrese de que el botón de alimentación del compresor se ha
apagado antes de intentar utilizar la unidad como un puente auxiliar de arranque.
ADVERTENCIA – PARA REDUCIR EL RIESGO DE LESIONES O DAÑO A
LA PROPIEDAD:
SIGA TODAS LAS INSTRUCCIONES DE SEGURIDAD ENCONTRADAS EN la
sección de las “Instrucciones de seguridad específicas para auxiliares de
arranque ” de este manual de la instrucción.
Nunca toque entre sí las pinzas roja y negra de la batería: esto puede provocar
chispas peligrosas, arco eléctrico o explosión.
Después de cada uso, apaga la unidad.
Si las pinzas están conectados incorrectamente con respecto a la polaridad, la
unidad sonará una alarma continua hasta que las pinzas estén desconectados. La
pantalla LCD mostrará el icono de estado de la batería, el indicador del voltaje de
la batería y los iconos de pinzas. Los signos “+” y “–” por encima de los iconos de
pinzas, los iconos de flecha y el icono de la alarma parpadeará. La pantalla LCD
retroiluminada mostrará siguiento:
AVISO: La unidad sufrirá daños permanentes si el Interruptor del puente
auxiliar de arranque se enciende mientras que las pinzas conectadas con
la polaridad inversa. Desconecte y vuelva a conectar las pinzas a la batería con la
polaridad correcta.
Si el interruptor del puente auxiliar de arranque se encuentre encendido y la
unidad detecta que las pinzas no están conectados a una batería, una advertencia
de dos segundos sonará cada 10 segundos. La pantalla LCD retroiluminada
mostrará el icono de estado de la batería, indicador de voltaje de la batería,
los iconos de pinzas, y los signos “+” y “–”. El icono de alarma y el icono del
puente auxiliar de arranque parpadean. La pantalla LCD retroiluminada mostrará
siguiento:
Apague el interruptor del puente auxiliar de arranque; conectar las pinzas a
la batería, asegurándose de que las pinzas están conectados con la polaridad
correcta; luego gire el interruptor del puente auxiliar de arranque de encendido
de nuevo.
Siempre desconecte primero el cable del puente del negativo (negro) y luego el
cable del puente del positivo (rojo), excepto para los sistemas con positivo a tierra.
Procedimiento
Tome las medidas siguientes, observando todas las precauciones y advertencias en la
sección de las “instrucciones de seguridad importantes” en el frente de este manual.
1. Apague la ignición del vehículo y todos los accesorios (radio, aire
acondicionado, luces, cargadores de teléfono celular conectados, etc.). Ubique
el vehículo en “estacionar” y coloque el freno de emergencia.
2. Asegúrese de que el interruptor de encendido del puente auxiliar de arranque
está en la posición de apagado.
3. Retire las pinzas del puente de sus respectivas lengüetas. Conecte primero la
pinza roja, luego la pinza negra.
4. Procedimiento para arrancar mediante puente un SISTEMA CON
NEGATIVO A TIERRA (el terminal de la batería está conectado al
bastidor) (LO MÁS COMÚN).
4a. Conecte la pinza roja del positivo (+) al terminal del positivo de la batería
del vehículo.
4b. Conecte la pinza negra del negativo (–) al bastidor o a un componente
metálico no móvil y sólido, o una parte de la carrocería. Nunca fije la
pinza directamente al terminal del negativo de la batería o a una pieza
móvil. Refiera al manual del dueño del automóvil.
5. Procedimiento para arrancar SISTEMAS CON POSITIVO A TIERRA.
Nota: En el caso poco habitual de que el vehículo que se debe arrancar tenga un sistema de positivo
a tierra (el terminal positivo de la batería está conectado al bastidor), reemplace los pasos 4a y
4b anteriores con los pasos 5a y 5b, luego continúe con el paso 6.
5a. Conecte la pinza negra del negativo (–) al terminal del negativo de la
batería del vehículo.
5b. Conecte la pinza roja del positivo (+) al bastidor del vehículo o a un
componente metálico no móvil y sólido, o una parte de la carrocería.
Nunca fije la pinza directamente al terminal del positivo de la batería o a
una pieza móvil. Refiera al manual del dueño del automóvil.
6. Cuando las pinzas están conectadas correctamente, la unidad se encenderá
automáticamente en modo de puente auxiliar de arranque. La pantalla LCD
retroiluminada demostrará que lo que sigue para indicar que la unidad está
lista para arrancar el motor:
El icono del puente auxiliar de arranque se parpadeará para indicar que las
pinzas están conectadas correctamente.
PP1DCS_ManualENSP_040721.indd 14-15PP1DCS_ManualENSP_040721.indd 14-15 4/7/2021 11:58:06 AM4/7/2021 11:58:06 AM

Questions and Answers:

Question and Answer IconNeed help?

Do you have a question about the Stanley FATMAX PP1DCS and is the answer not in the manual?

Stanley FATMAX PP1DCS Specifications

General IconGeneral
BrandStanley
ModelFATMAX PP1DCS
CategoryPower Supply
LanguageEnglish

Related product manuals
