ILUSTRACIÓN 7
ILUSTRACIÓN 6
+
_
10˚
de inclinación

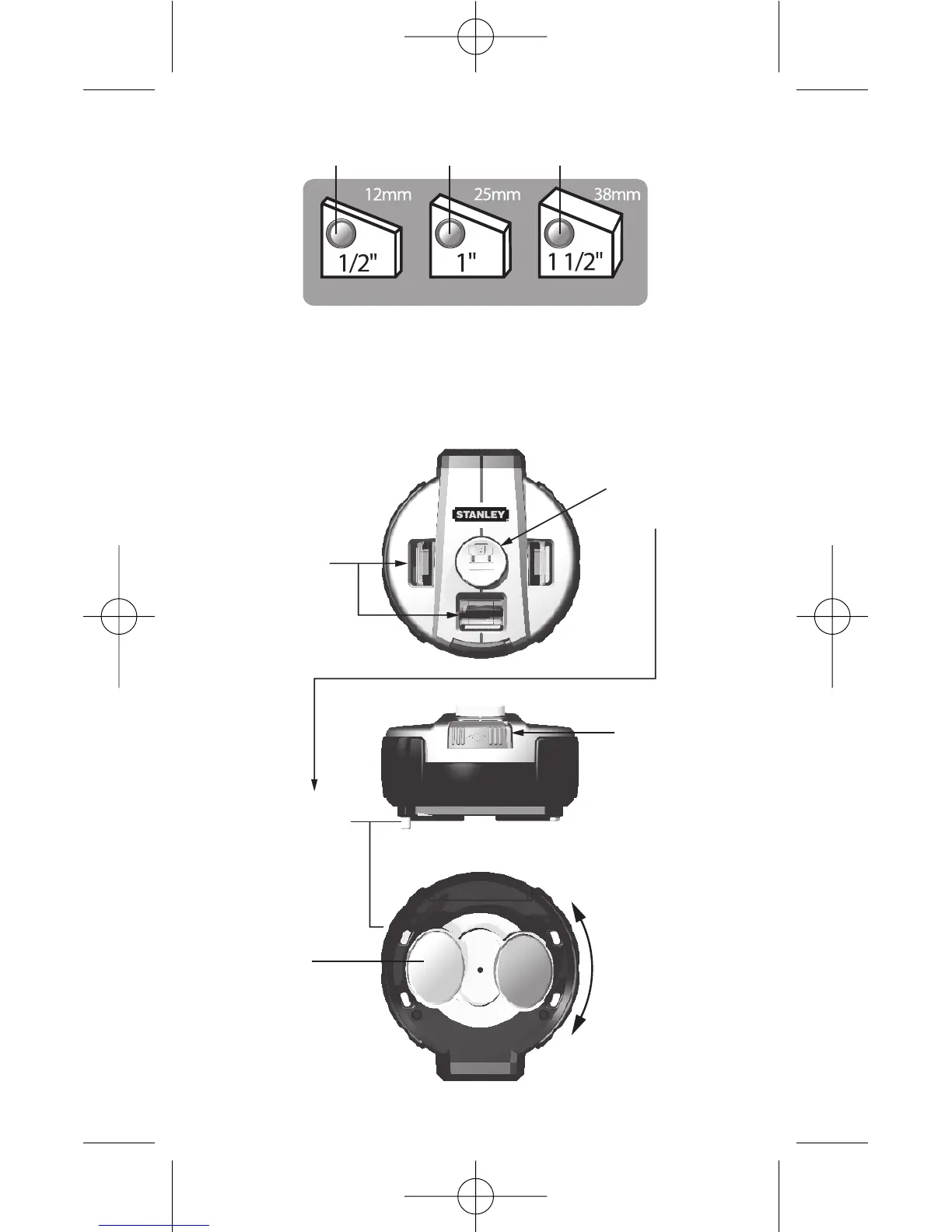

Botón de energía
Forro desprendible
Ampolletas
de nivel y
plomada
Alineadas con
el plano láser
Botón para
soltar
Para las
patas
Permite que
las patas
se extiendan
Patas
retractables
Para mantener el
adhesivo separado
de la pared durante
la colocación
Plato
adhesivo deslizante
Permite la inclinación de
la unidad ±10° para nivelar
o poner el láser en plomada
Para la aplicación apropiada
del adhesivo a la unidad
vea la ilustración 8
Almohadilla
adhesiva con
oreja retirable
Prende cuando
se detecta un
cable energizado
Indicador de
baja batería
Gráfica indicadora
A B C
ILUSTRACIÓN 5
ILUSTRACIÓN 4
La unidad
se está
calibrando
Calibración
completa
Listo para
escanear
Cable
energizado
Plano láser
PRENDIDO
CALIBRANDO
LISTA
1” - 1/2”
PARAL
ESCANEO
A = Detección de parales de madera o metal
hasta 1/2”
B = Detección de parales de madera o metal
hasta 1”
C = Detección de parales de madera o metal
hasta 1 1/2”
ESPESOR DEL MATERIAL DE SUPERFICIE
Nota: Para asegurar una buena adhesión persistente del
pegamento al producto, limpie periódicamente la placa
adhesiva deslizante (vea la ilustración 6) con un algodón
sumergido en isopropilo o alcohol de frotamiento para
mantener la superficie limpia.
