ESPAÑOL

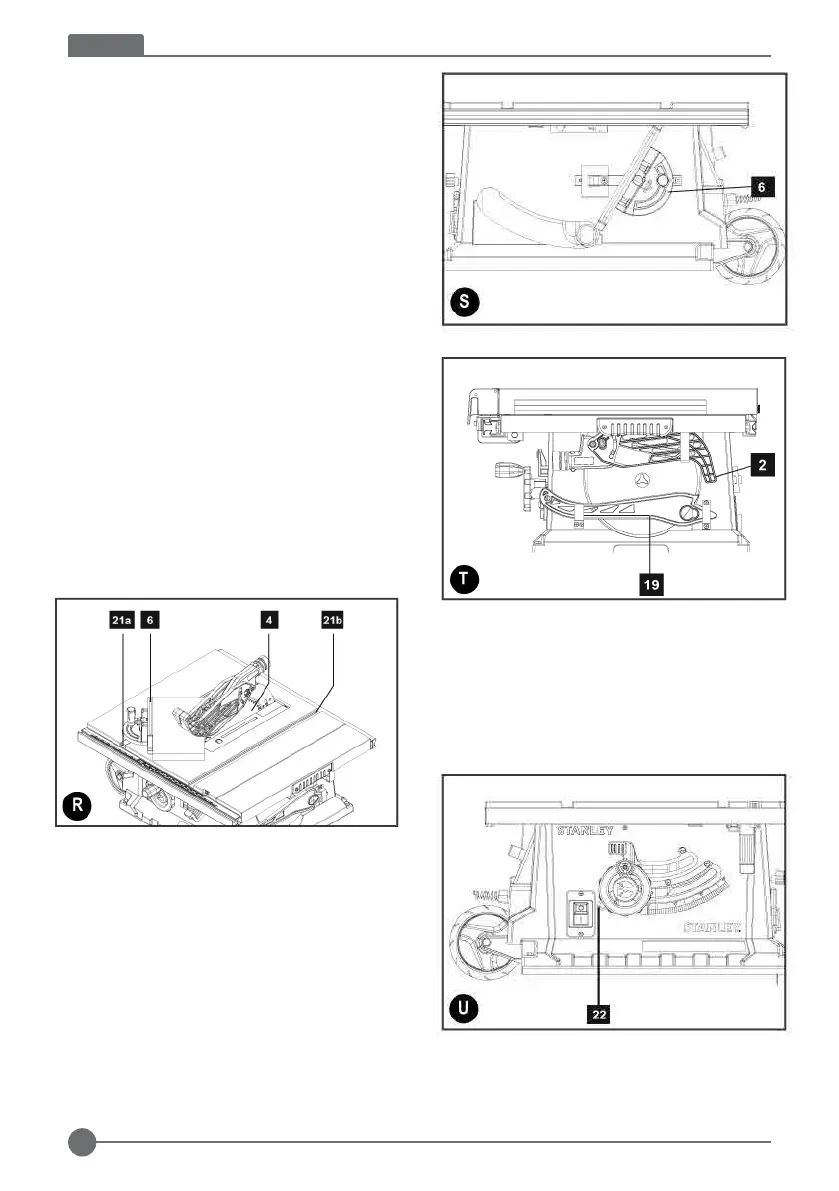

Manejo de atascamiento de hojas (Fig. U)
 ♦ Asegúrese de que la máquina esté desconectada de la
fuente de alimentación.
 ♦ Retire la pieza de trabajo primero. Advertencia: Tenga
cuidado de que sus manos no toquen la hoja de la sierra.
 ♦ Presione el protector sobrecargado (22) y conecte el
enchufe nuevamente; la máquina puede volver a funcionar.
(Fig. U)
Aplicaciones
1.  Asegúrese de que la muesca esté hecha en el lado de
desecho de la línea de medición.
 ♦ Sostenga la pieza de trabajo plana sobre la mesa (1) y
contra la guía de corte. Mantenga la pieza de trabajo
alejada de la hoja.
 ♦ Mantenga ambas manos alejadas de la trayectoria de la
hoja de la sierra.
 ♦ Encienda la máquina y permita que la hoja de la sierra
alcance la velocidad máxima.
 ♦ Sujete firmemente la pieza de trabajo nuevamente contra
la guía y lentamente mueva la pieza de trabajo junto con
el conjunto de la guía hasta que la pieza de trabajo quede
debajo del protector superior de la hoja. Deje que los
dientes corten y no fuerce la pieza de trabajo a través de
la hoja de la sierra. La velocidad de la hoja de la sierra
debe mantenerse constante.
Después de completar el corte, apague la máquina, permita
que la hoja de la sierra se detenga y retire la pieza de trabajo
 ♦ Push the workpiece toward the blade in order to make the
cut.
Importante: Nunca empuje ni sostenga el lado de corte
de la pieza de trabajo.
Cortes de bisel (Fig. R)
Los cortes en bisel siempre se deben realizar utilizando la
guía de corte (5).
 ♦ Configure la hoja (4) al ángulo deseado.
 ♦ Proceda igual que para el corte transversal
Corte de tableros de partículas
Para evitar que los bordes cortantes se agrieten al trabajar con
tableros de partículas, la hoja de la sierra debe estar en una
posición más alta que la altura de la pieza de trabajo.
Herramientas auxiliares almacenadas (Fig. S, T)
Las herramientas auxiliares se pueden almacenar en la
máquina. El medidor de ingletes (6) se puede colgar como se
muestra en la Fig. S. El protector de la hoja (2) y la barra de
empuje (19) se pueden colgar como se muestra en la Fig. T.
