Stannah 320 - Trailing Cable Connection Diagram

11

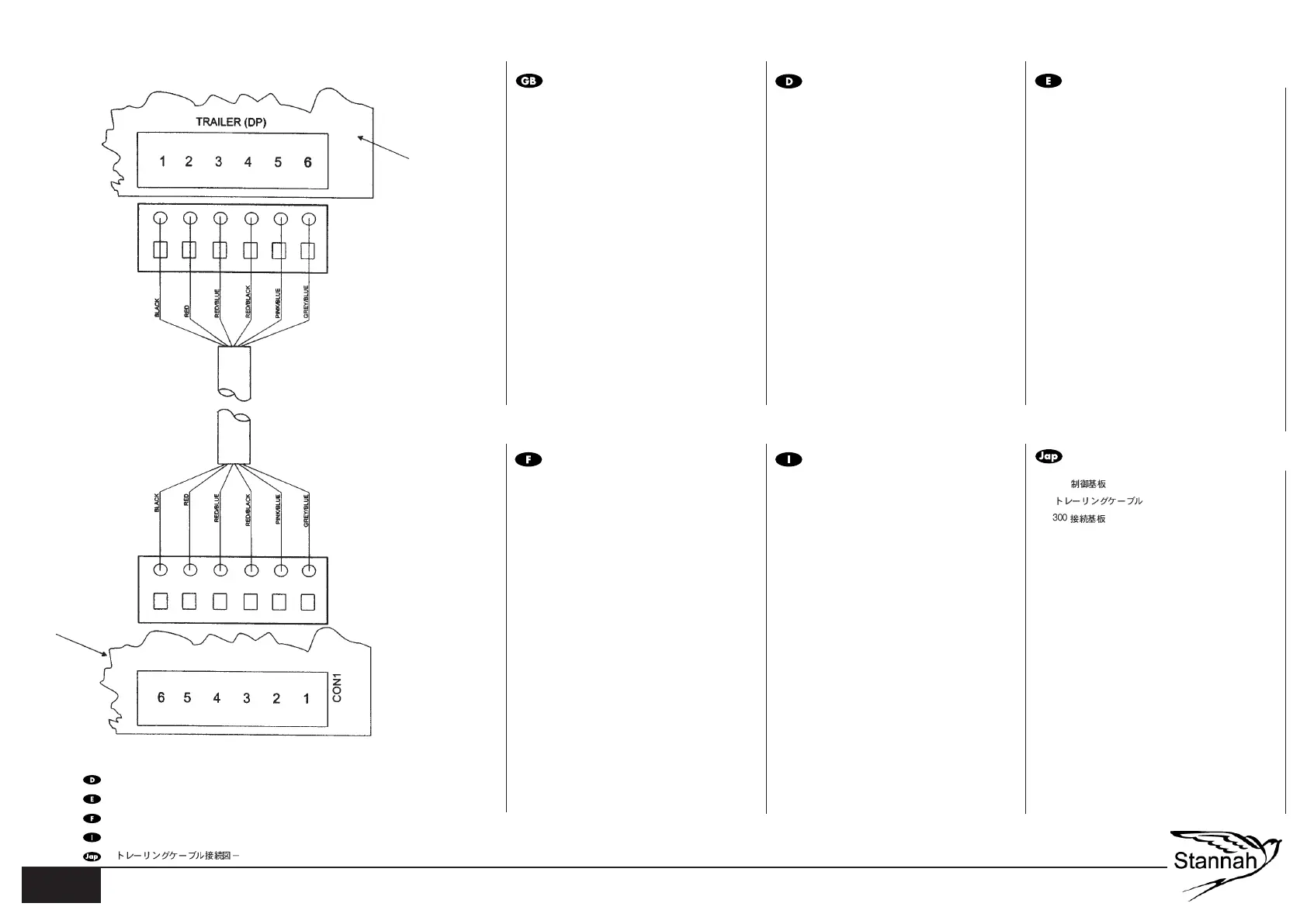

Trailing Cable Connection Diagram - 3209201
1 320 Control PCB
2 Trailing cable
3 300 Connection PCB
1 320 Steuerplatine
2 Stromzufuhrkabel
3 300 Verbindungsplatin
Verbindungsplan für das Schleppkabel - 3209201
Diagrama de conexión del cable móvil - 3209201
Schéma de raccordement du câble traînant - 3209201
Diagramma collegamento cavo flessibile - 3209201
1 Carte imprimée commande 320
2 Câble traînant
3 Carte imprimée câblage 300
1 Scheda di circuito stampato controllo 320
2 Cavo terminale
3 Scheda di circuito stampato collegamento 300
3209201
1
2
3
1 Control PCI 320
2 Cable móvil
3 Conexión PCI
1.
2.
3.
320
