11

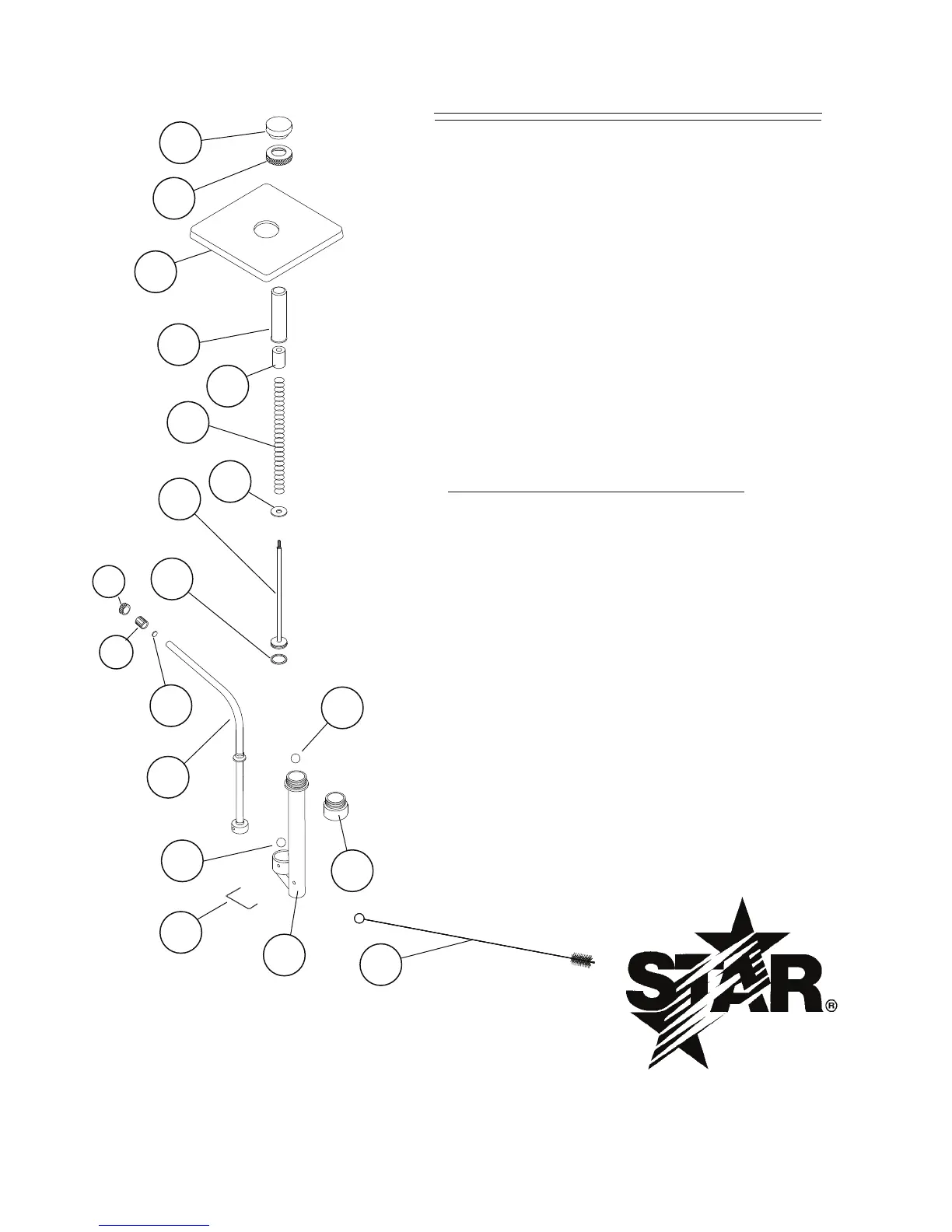

ALL MODELS
PUMP
STAR MANUFACTURING INTERNATIONAL, INC.
2M-Y8900REV. C, 12/6/95
2
3
4
5
6
7
9
8
10
1
17
CLEANING INSTRUCTIONS
BEFORE USING AND AT LEAST DAILY, DISASSEMBLE THE PUMP
AND WASH ALL PARTS.
TO DISASSEMBLE PUMP:
1. UNSCREW NUT-CYLINDER(2). PULL PUMP-PLUNGER(8) FROM
PUMP CHAMBER (14).
2. UNSCREW KNOB(1) FROM PLUNGER ASSY. AND DISASSEMBLE.
5. REMOVE BALLS(13) FROM PUMP CHAMBER(14).
3. UNSCREW CAP-TUBE(11) & NUT-SLEEVE-TUBE(10) FROM
DISPENSE TUBE. REMOVE COVER(3) FROM PUMP ASSEMBLY.
6. WASH ALL PARTS THOROUGHLY IN HOT SOAPY WATER
AND RINSE THOROUGHLY. USE 18" LONG BRUSH(17) TO CLEAN
INSIDE OF DISPENSING TUBE(18). REASSEMBLE PUMP. WHEN
REASSEMBLING PUMP, WET O-RING(9) WITH EDIBLE VEGETABLE
OIL, THEN REASSEMBLE. MAKE SURE ALL PARTS ARE IN
THEIR PROPER PLACE.
2. NUT-CYLINDER
3. COVER - FLAT OR DOME SHAPED
4. SHIELD-PLUNGER
5. GUIDE-PLUNGER
6. SPRING
7. WASHER
8. ROD/PLUNGER
9. 0-RING
10. NUT-SLEEVE-TUBE
13. BALL
14. PUMP CHAMBER - 5", 8" OR 9"
15. PIN "U"
17. BRUSH
1. KNOB - RED, YELLOW OR BLACK*
11. CAP-TUBE*
12. GASKET*
11
12
PARTS LIST
ITEM DESCRIPTION
* INDICATES PART NOT INCLUDED ON ALL MODELS
18. DISPENSE TUBE ASSEMBLY
18
13
15
13
14
16
16. EXTENSION
4. REMOVE PIN "U"(15) FROM PUMP ASSY. AND DISENGAGE
DISPENSE TUBE(18) FROM PUMP CHAMBER(14).
