Starmatrix CLEVER-POOL - Page 18

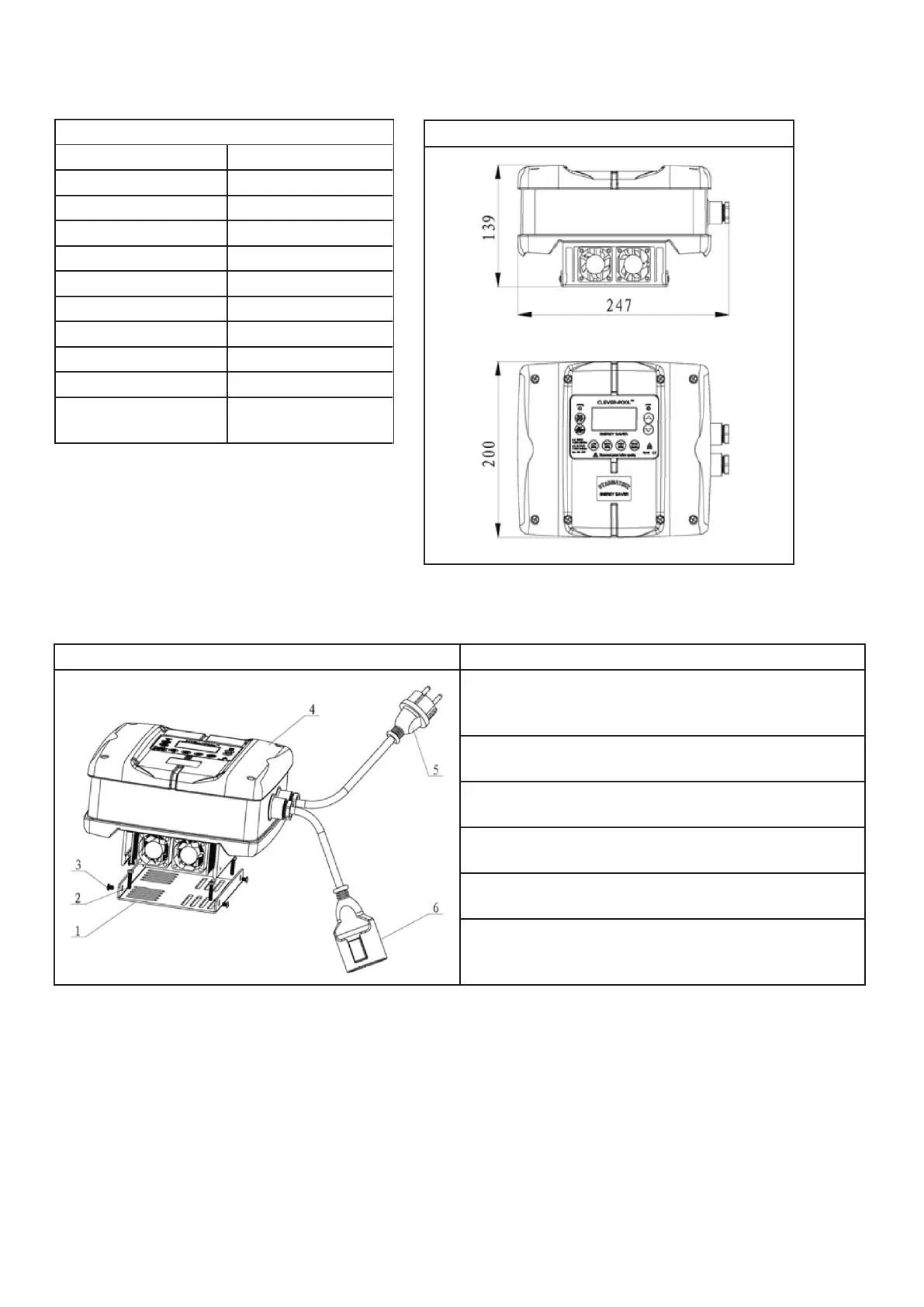

2. AFMETINGEN EN PARAMETERS PRODUCT
2.1 AFMETINGEN EN TECHNISCHE PARAMETERS
3 INSTALLATIE EN FUNCTIEBESCHRIJVING
3.1 INSTALLATIE TEKENING EN BESCHRIJVING
Tekening voor installatie
Procedure en instructies
1. Gebruik een kruiskop schroevendraaier om de
schroeven te verwijderen zoals bij 3 en 1 is
afgebeeld.
2. Monteer de plaat (1) op de plaats van installatie met
de schroeven (2).
3. Monteer de CLEVER-pool behuizing (4) op de plaat
(1) en zet deze vast met schroeven (3).
4. Steek de stekker van de pomp in een (eventueel te
monteren) contrastekker (6).
5. Stop de stekker (5) om een daarvoor bestemd stop
contact.
6. Volg strikt de aanwijzingen op in deze handleiding.
3.2 KABEL AANSLUITINGEN
De kabels zijn al door de fabriek aangesloten. Indien u de kabels opnieuw wilt aansluiten let dan op onderstaand
schema:
PARAMETER OVERZICHT
ITEM/MODEL
CLEVER-POOL
Ingang spanning
Enkele fase AC
Ingang voltage
230V
Ingang frequentie
50/60Hz
Uitgaande spanning
1~230V
Type pomp
Enkele fase
Max. power
1500W
Max. ampère
12A
Mode opties
Manueel of Auto
Koeling
Door lucht
Motor snelheid bereik
50Hz:1200~3000rpm
60Hz:1200~3600rpm
AFMETINGEN
