Starmatrix CLEVER-POOL - Inbetriebnahme und Bedienung

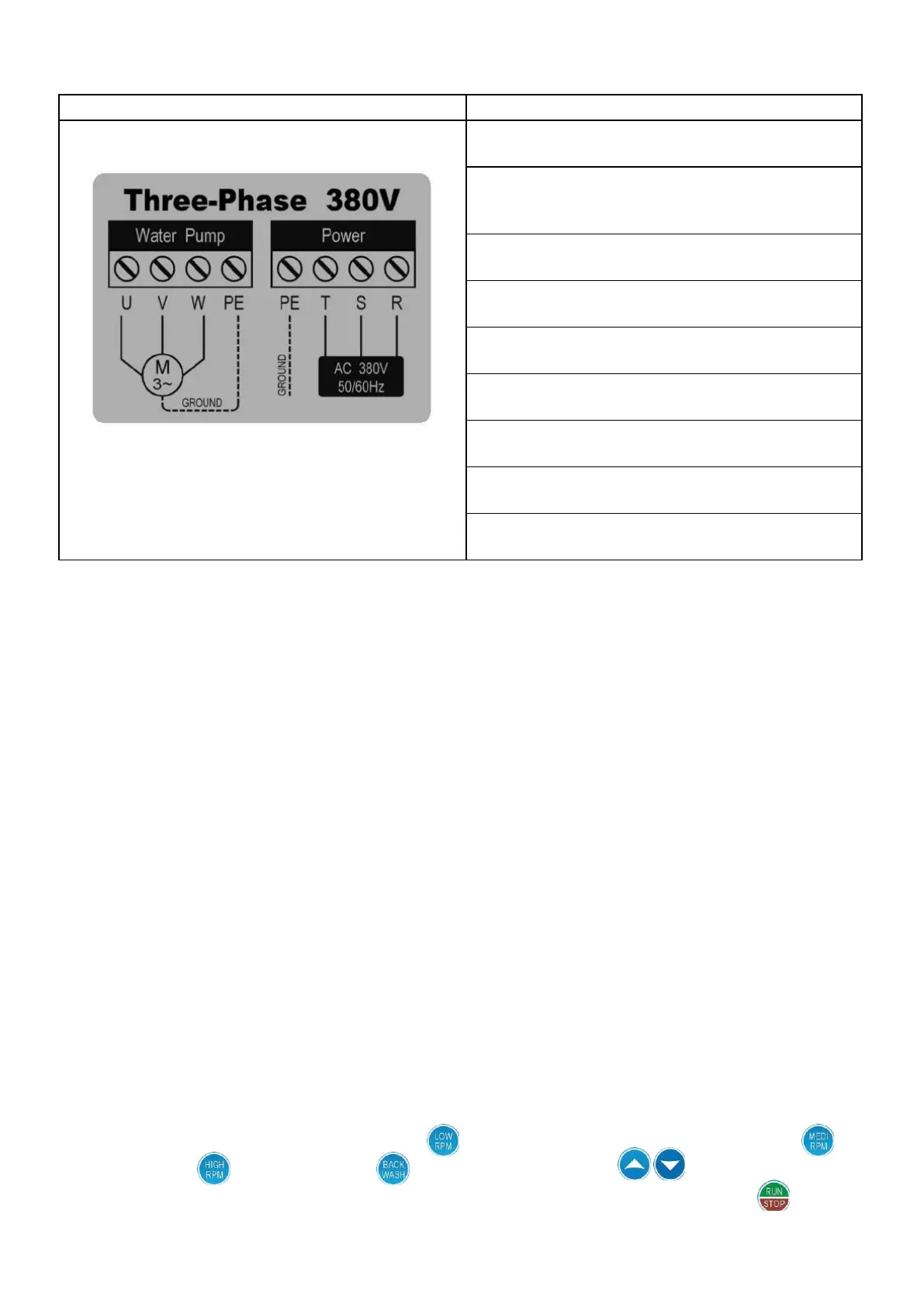

3.2.3. KABELANSCHLÜSSE UND VORGEHENSWEISE FÜR 5PS AC380V DREIPHASE IN - DREIPHASE AUS
KABELANSCHLÜSSE
VORGEHENSWEISE
1. Stecker abziehen, bevor der Bedienteil geöffnet
wird.
2. Darauf achten, dass zwischen den Anschlüssen
PE,T,S,R und den Anschlüssen U, V, W keine
Verbindung besteht.
3. Die Kabel nur anschließen, wenn das Gerät von der
Stromversorgung getrennt ist.
4. Prüfen, ob die Eingangsspannung von
Stromversorgung und CLEVER-pool übereinstimmen.
5. Der CLEVER-pool ist nicht für Spannungs-
Dauertests geeignet.
6. Die Schrauben mit einem Drehmoment von 1,7
Nm anziehen.
7. Die Erdverbindung muss hergestellt sein, bevor das
Gerät in Betrieb genommen wird.
8. Kabel aus Kupferdraht von mindestens 4G2.0mm2
verwenden.
9. Das Gerät erst an das Stromnetz anschließen,
wenn der Bedienteil geschlossen ist.
3.3 INBETRIEBNAHME
3.3.1. VOR INBETRIEBNAHME PRÜFEN
1. Sicherstellen, dass Installation und Verkabelung 100% in Ordnung sind.
2. Sicherstellen, dass keine Metallgegenstände im CLEVER-pool zurückgeblieben sind.
3. Prüfen, ob alle Schrauben gut angezogen sind.
4. Sicherstellen, dass keine freiliegenden Kabel an den Anschlüssen mit anderen Anschlüsse in Berührung
kommen.
5. Sicherstellen, dass der Bedienteil einwandfrei geschlossen ist.
6. Das System muss mit einem Erdschlussschalter ausgestattet sein. Ein RCD-30-mA-Gerät muss irgendwo im
Stromversorgung des Clever-Pools verwendet werden.
7. Sicherstellen, dass die Stromversorgungsfrequenz die gleiche ist wie beim CLEVER-pool. Andernfalls die Schalter
in die richtige Position bringen.
8. Wenn alle Anschlüsse einwandfrei sind, das Gerät unbelastet laufen lassen.
9. Nur Schwimmbadfilterpumpen ohne RCD Differentialstecker dürfen angeschlossen werden am Clever Pool Ausgang
( RCD-30-mA-Gerät soll im Stromversorgung des Clever-Pools verwendet werden). Verbinden Sie niemals
andere Geräte wie Wasserbehandlungsgeräte, UV-Lampen, Wärmepumpen usw. am Clever Pool-Ausgang.
3.3.2. INBETRIEBNAHME UND BEDIENUNG
1. Der CLEVER-pool hat zwei Bedienungsoptionen: Handbedienung und Automatisch .
1.1 Im Handbedienungsmodus kann zwischen verschiedenen Pumpendrehzahlen gewählt werden, indem man
eine der SPEED-Tasten drückt.
1.2 Im Automatik-Modus sind 4 verschiedene Laufzeiten möglich, wobei für jede Laufzeit eine andere Drehzahl
eingestellt werden kann.
2. Der CLEVER-pool beginnt immer im Handbedienungsmodus, wenn er zum ersten Mal in Betrieb genommen
wird.
3. Drückt man im Handbedienungsmodus die Taste wird auf dem Display 1200 U/min angezeigt, bei
1700 U/min, bei 2100 U/min und bei 2800 U/min. Mit den Tasten wird die Pumpen-
drehzahl in Schritten von 50 U/min erhöht bzw. gesenkt. Nach dem Einstellen wird mit der Taste von
“PUMP OFF” (Pumpe aus) auf “PUMP ON” (Pumpe ein) geschaltet und die Pumpe setzt sich in Betrieb.
