3.2.3. AANSLUITING VAN DRADEN EN BESCHRIJVING VOOR 5 PK AC380V DRIEFASIG IN – DRIEFASIG UIT

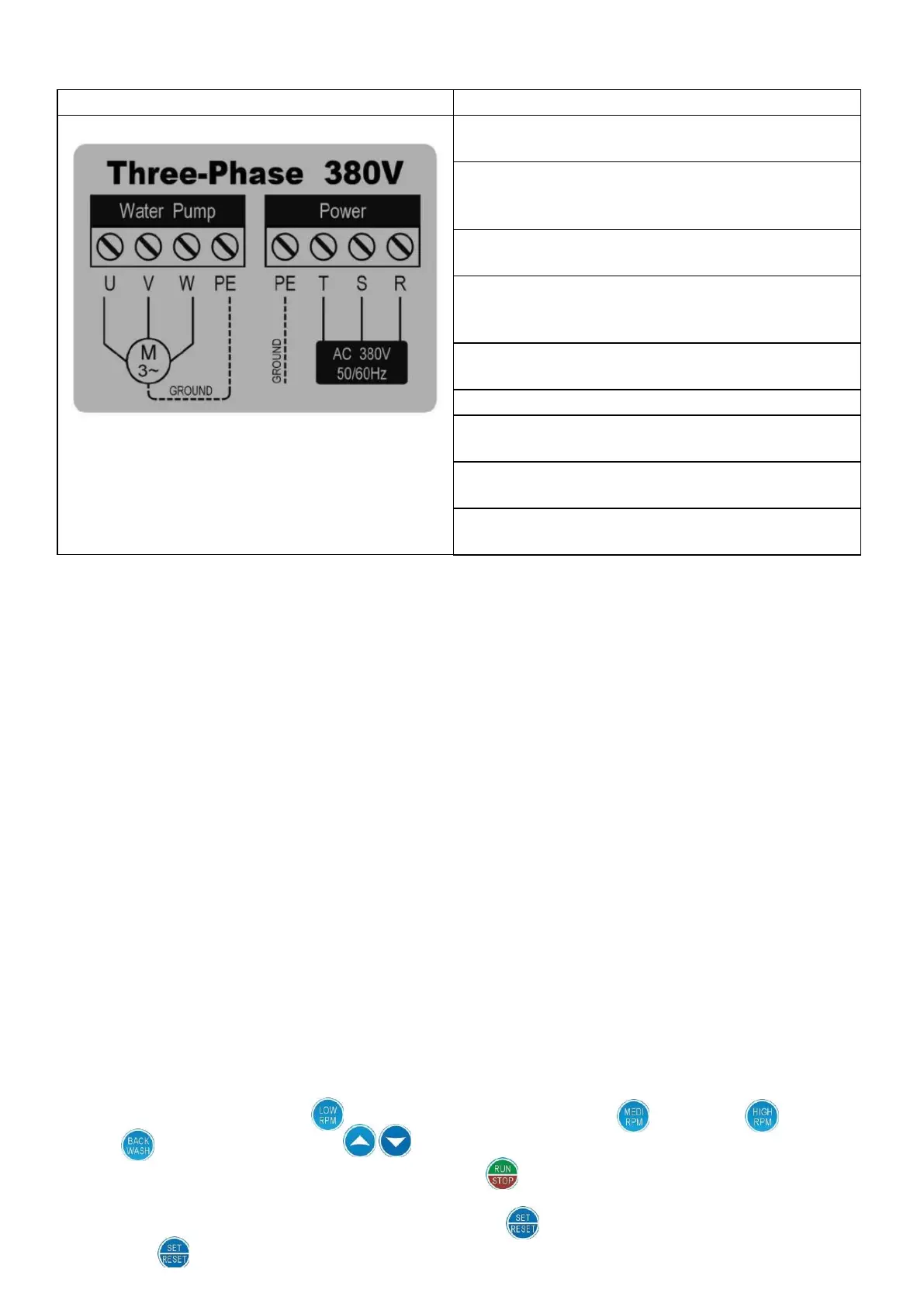

Schema kabel aansluitingen
Procedure en instructies
1. Haal de stekker uit het stopcontact voordat u het
bedieningspaneel opent.
2. Zorg ervoor dat er geen verbinding wordt gemaakt
tussen de PE,T,S,R aansluitingen en de U,V,W
aansluitingen.
3. Sluit alleen de kabels aan wanneer er geen spanning
op het toestel staat.
4. Controleer of de ingang spanning van de stroom-
voorziening overeen komt met die van de CLEVER-
pool.
5. De CLEVER pool is niet geschikt voor voltage
duurtesten.
6. Draai de schroeven aan met een kracht van 1.7Nm.
7. Aardaansluiting moet aangesloten zijn voor
gebruik.
8. Gebruik kabels met minimaal 4G2.0mm2
koperdraad.
9. Voorzie het toestel pas van spanning nadat het
bedieningspaneel is gesloten.
3.3 GEBRUIK
3.3.1. CONTROLEER VOOR GEBRUIK
1. Controleer of de installatie en de bekabeling 100% juist is.
2. Controleer of er geen metalen voorwerpen zijn achtergebleven in de CLEVER-pool.
3. Controleer of alle schroeven goed zijn aangedraaid.
4. Controleer of er geen blootliggende kabels van de aansluitingen andere aansluitingen raken.
5. Controleer of het bedieningspaneel goed is gesloten.
6. Het system moet voorzien zijn van een aardlekschakelaar. De aardlekschakelaar 30mA moet in het
voedingsnetwerk van het apparaat zitten, niet in de uitlaat.
7. Control of de stroomvoorziening frequentie hetzelfde is als de CLEVER pool. Zo niet, zet dan de switches in de
juiste positie.
8. Wanneer alle aansluitingen correct zijn kunt u het toestel onbelast laten lopen.
9. Verbind allen filter pompen zonder aardlekschakelaar (de aardlekschakelaar 30mA moet in de voedingsnetwerk van
het apparaat zitten). Verbind nooit instrumenten zoals waterbehandelingstoestellen, UV lampen, warmtepompen
etc … met de clever pool uitlaat.
3.3.2. GEBRUIK EN BEDIENING
1. De CLEVER pool heeft 2 bediening opties: Manueel en Auto .
1.1 In de manuele mode, werkt de pomp met verschillende snelheden door op één van de SPEED knoppen te
drukken.
1.2 In de Auto mode, kan de pomp tot in 4 verschillende tijdsperioden werken waarbij voor elke periode een
andere snelheid kan worden ingesteld.
2. De CLEVER-pool begint altijd in de manuele mode wanneer deze voor het eerst wordt gestart.
3. Wanneer u in manuele mode op drukt, wordt 1200RPM afgebeeld; bij 1700RPM; bij 2100RPM
en bij 2800RPM. De knoppen worden gebruikt om de snelheid te veranderen, in stappen van
50RPM omhoog of omlaag. Na het instellen drukt u op de knop om van “PUMP OFF” (pomp uit) naar
“PUMP ON” (pomp aan) te gaan (pomp gaat lopen).
4. Wanneer het LCD display“PUMP OFF” laat zien drukt u op de knop om de parameters in te stellen. Druk 2
keer op de knop om van “MANUAL MODE” naar “AUTO MODE” te gaan. Stel eerst de huidige tijd “CURRENT
