2. ABMESSUNGEN UND PARAMETER
2.1 ABMESSUNGEN UND TECHNISCHE PARAMETER
3 INSTALLATIONS- UND FUNKTIONSBESCHREIBUNG

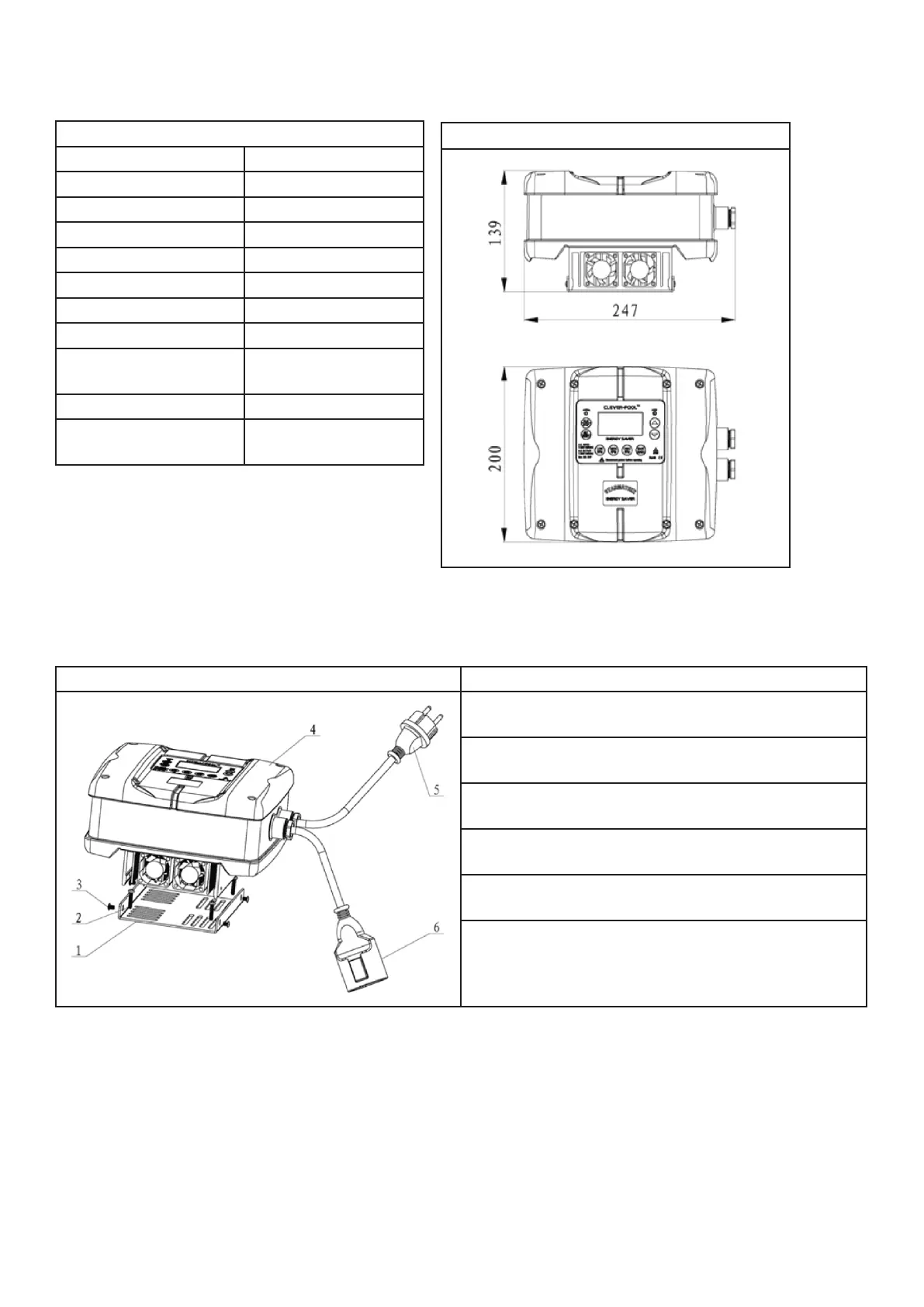

3.1 INSTALLATIONSZEICHNUNG UND -BESCHREIBUNG
INSTALLATIONSZEICHNUNG
VORGEHENSWEISE
1. Schrauben, wie bei 3 und 1 abgebildet, mit einem
Kreuzschlitzschraubendreher entfernen.
2. Platte (1) mit den Schrauben (2) an der
Montagestelle anbringen.
3. CLEVER-pool-Gehäuse (4) an Platte (1) anbringen
und mit den Schrauben (3) befestigen.
4. Den Pumpenstecker in einen (eventuell zu
montierenden) Gegenstecker (6) stecken.
5. Stecker (5) in die dafür vorgesehene Steckdose
stecken.
6. Die Anweisungen in dieser Anleitung sind strikt zu
befolgen.
3.2 KABELANSCHLÜSSE
Die Kabel sind bereits ab Werk angeschlossen. Wenn Sie die Kabel neu anschließen wollen, ist das nachstehende
Anschlussschema zu beachten:
PARAMETERÜBERSICHT
MODELL
CLEVER-POOL
Eingangsstrom
Einphasen-AC
Eingangsspannung
230V
Eingangsfrequenz
50/60Hz
Ausgangsspannung
1~230V
Pumpentyp
Einphasen
Max. Leistung
1500W
Max. Ampere
12A
Bedienungs-optionen
Handbedienung oder
Automatisch
Kühlung
Mit Luft
Drehzahlbereich Motor
50Hz:1200~3000rpm
60Hz:1200~3600rpm
ABMESSUNGEN
