S8010
37
PORTUGUÊS
A Furadeira/Parafusadeira Starrett S8010 possui um sistema de Presilha
metálica (fi gura 05) que possibilita o usuário encaixar a máquina na cinta
da sua calça.
Este sistema pode ser instalado ou removido conforme a necessidade
do próprio usuário, seguindo os procedimentos abaixo.
1. ALINHAR a Presilha com o furo roscado lateral da máquina (fi gura 05);
2. INSERIR e APERTAR o parafuso de fi xação fi rmemente com chave tipo
Phillips.
REMOÇÃO SISTEMA DE PRESILHA:
1. USAR uma chave tipo Phillips para soltar o parafuso que fi xa a Presilha;
2. REMOVER o parafuso e a Presilha.
MANDRIL DE APERTO RÁPIDO:
17 19 21 23
APERTAR
SOLTAR
MADRIL
APERTO RÁPIDO

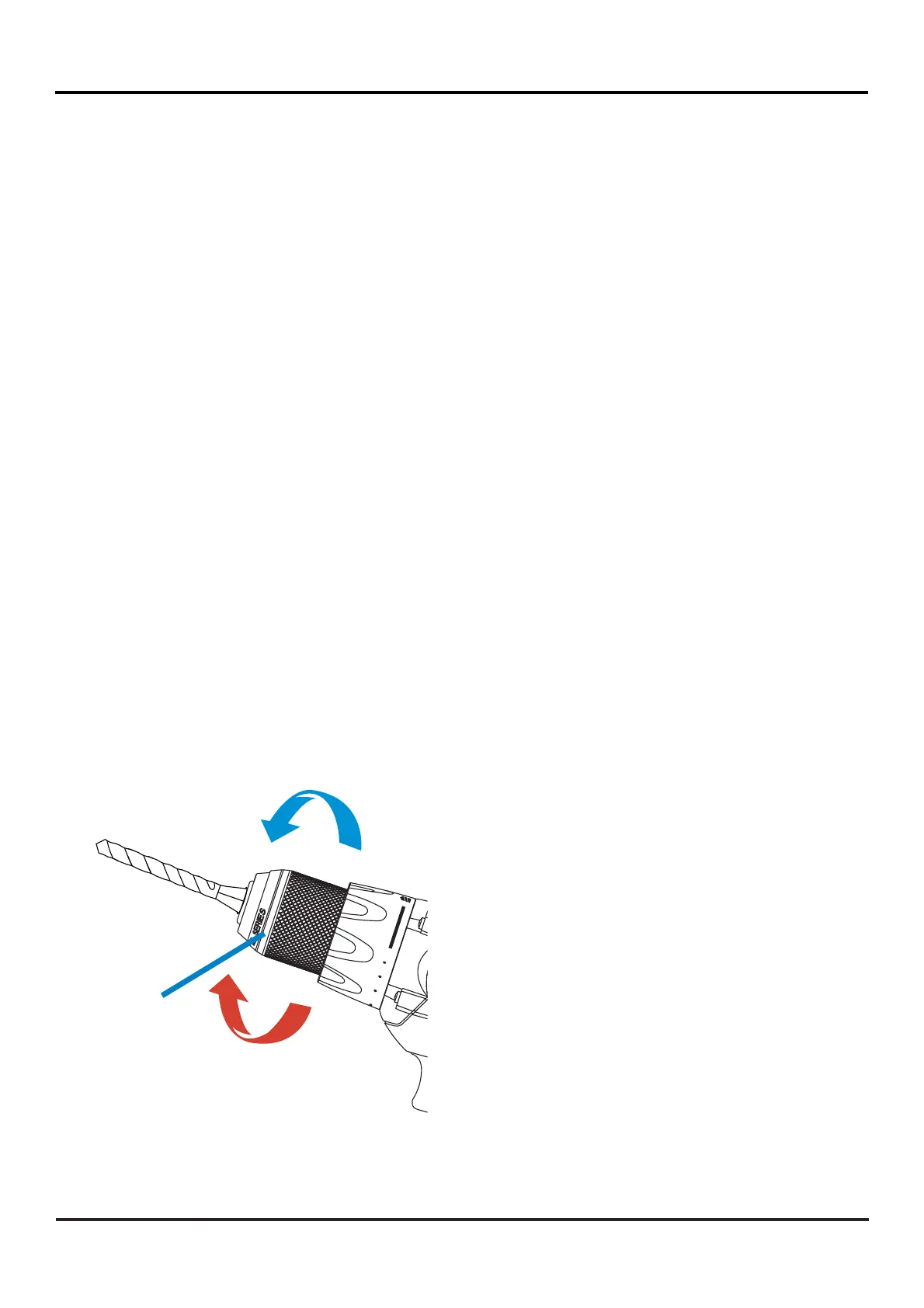

A Furadeira/Parafusadeira possui um
Mandril do tipo de Aperto Rápido.
Com isso é possível apertar ou soltar o
mandril sem auxílio de chaves específi cas.
As setas indicadas na fi gura 06 indicam
o sentido de giro sobre o corpo para
abrir ou fechar o mandril.
Ver a seção PROCEDIMENTOS DE
COLOCAÇÃO DE BROCAS, para aperto
seguro do Mandril.
FIG 06
