Staubli RobiFix - Required Tools

6 / 52
4
1
2
18.3050
18.3051
3
Tipo Type N° de código. Order No.
Sección del conductor
Conductor cross-section
L ± 0,5
Descripción
Description
mm
2
AWG mm
M-PZ13 18.3700 - - -
Alicates de engarce
Crimping pliers
MES-PZ-TB9/16 18.3703 16 - 13
Casquillo de
engarce
Crimping die
MES-PZ-TB11/25 18.3704 25 - 16
MES-PZ-TB13/35 18.3705 35 2 16

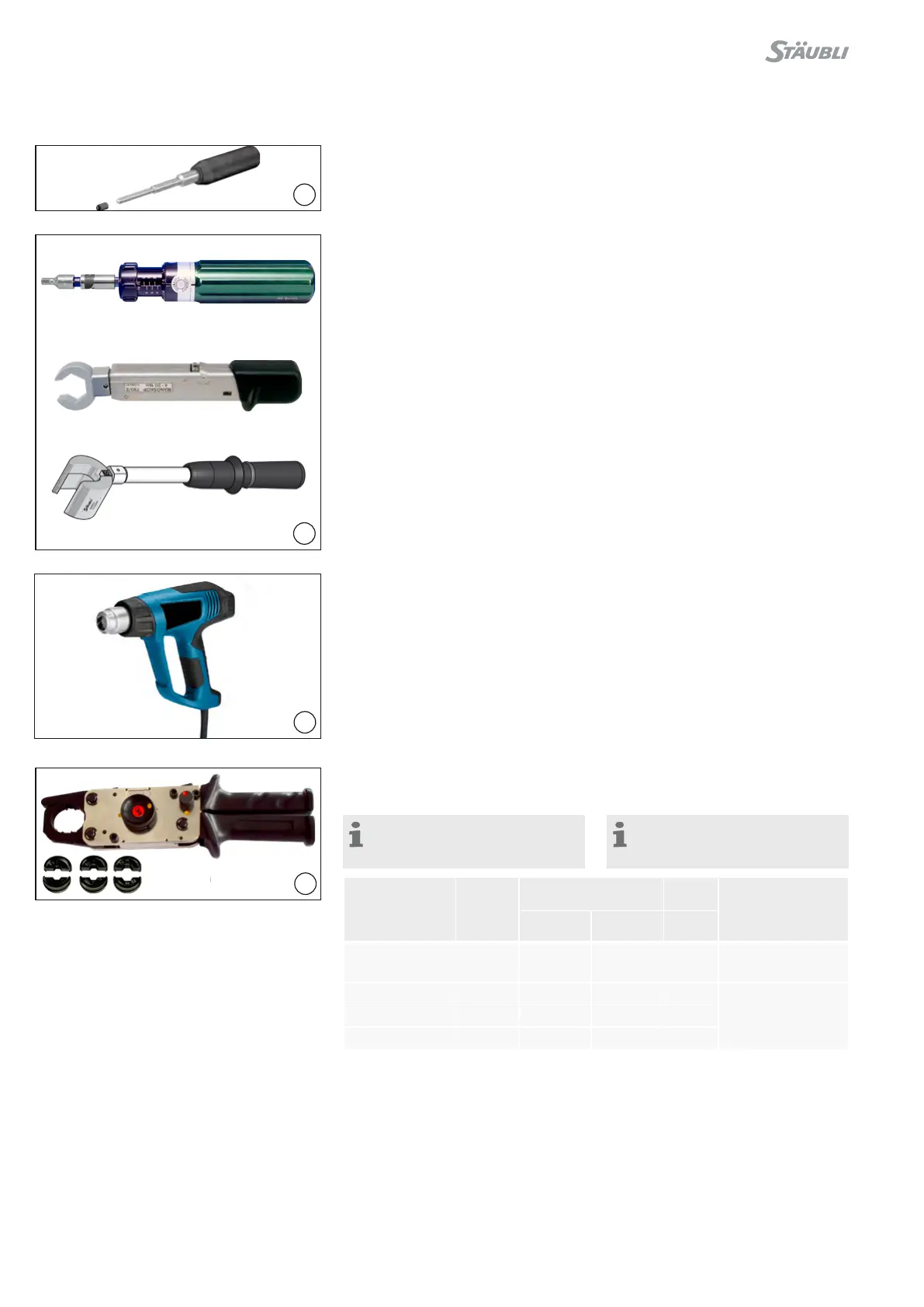

Herramientas necesarias Tools required
(ill. 1)
Herramienta de extracción MBA-WZ-5,
Nº de código 18�3014
(ill. 1)
Extraction tool MBA-WZ-5,
Order No� 18�3014
(ill. 2)
Llave dinamométrica con adaptador:
• destornillador para tornillo de cabeza
ovalada (Torx)
• ranura Phillips, tamaño 0
• tornillos Allen M5
• llave de boca fija de 13 mm de entre-
caras
• llave dinamométrica,
Nº de código 18�3050
e inserción 53 mm,
Nº de código 18�3051
(ill. 2)
Torque wrench with adapter:
• screwdriver bit 1/4“ for oval-head
screws (Torx)
• screwdriver, size 1
• hexagonal socket-head screws M5
• open-end spanner 13 mm
• torque wrench, order No� 18�3050
and insert 53 mm, order No� 18�3051
(ill. 3)
Pistola de aire caliente min� 2500 W�
(ill. 3)
Hot air blower min� 2500 W�
(ill. 4)
Alicates de engarce
(ill. 4)
Crimping pliers
Nota:
Instrucciones de empleo MA224
www�staubli�com/electrical
Note:
Operating instructions MA224,
www�staubli�com/electrical
