【フロントパネル側／FRONT PANEL】
【リアパネル側／RIA PANEL】

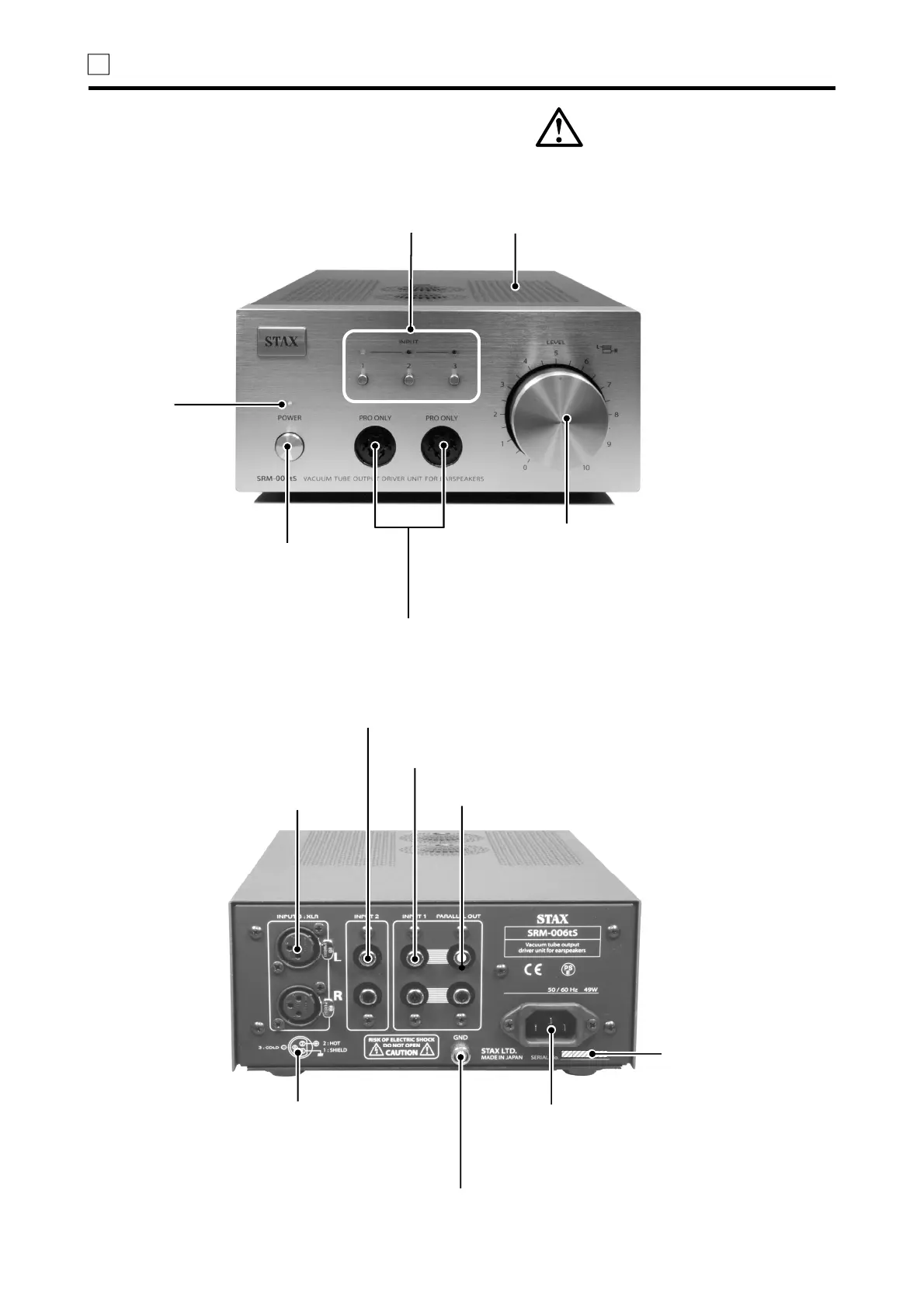

各部の名称／
Name of each part
⑥INPUT[1]:RCA入力端子／RCA INPUT CONNECTORS
⑧INPUT[2]:RCA入力端子／RCA INPUT CONNECTORS
⑨INPUT[3]:XLR入力端子／
XLR INPUT CONNECTORS
③入力切換スイッチ/表示LED／
INPUT SELECTOR SWITCH/LED: Input selection display
⑩XLR極性表示／XLR PORARITY INDCATION
①：SHIELD
②：HOT
③：COLD
⑫ACインレット/AC
INLET：
（付属の電源
コード
を差し込みます）
（To connect AC power cord) (VOLTAGE: Depending on
your country’s voltage)
⑪アース端子／GROUND TERMINAL：
ハムが出る場合、他の機器のアース等に接続します
(To connect other equipment with cable when hum-noise is heard)
④イヤースピーカーコンセント
5-PIN CONNECTOR for PRO-series Earspeakers
①パワースイッチ/POWER SWITCH
②LED
POWER DISPLAY
シリアルナンバー貼付場所：
Serial number pasting space
⑦パラレル（スルー）アウト端子／
PARALLEL OUTPUT CONNECTORS:
(Please refer to page 4)
⑤ボリュームツマミ:
(音量調整 手前を回すとL-ch、奧側を回すとR-chの音量が調整できます)
VOLUME CONTROL KNOB :
(Front knob for L-channel, Rear knob for R-channel)
放熱孔／Vent
上下の通気孔は塞さがないでください。
Do not close a vent of top and bottom.
