1 Posizione dell’amplificatore.
Non posizionare l’amplificatore sotto
moquette o in vani con superfici a
contatto del dissipatore che non
permetterebbero un adeguato scambio
di calore.

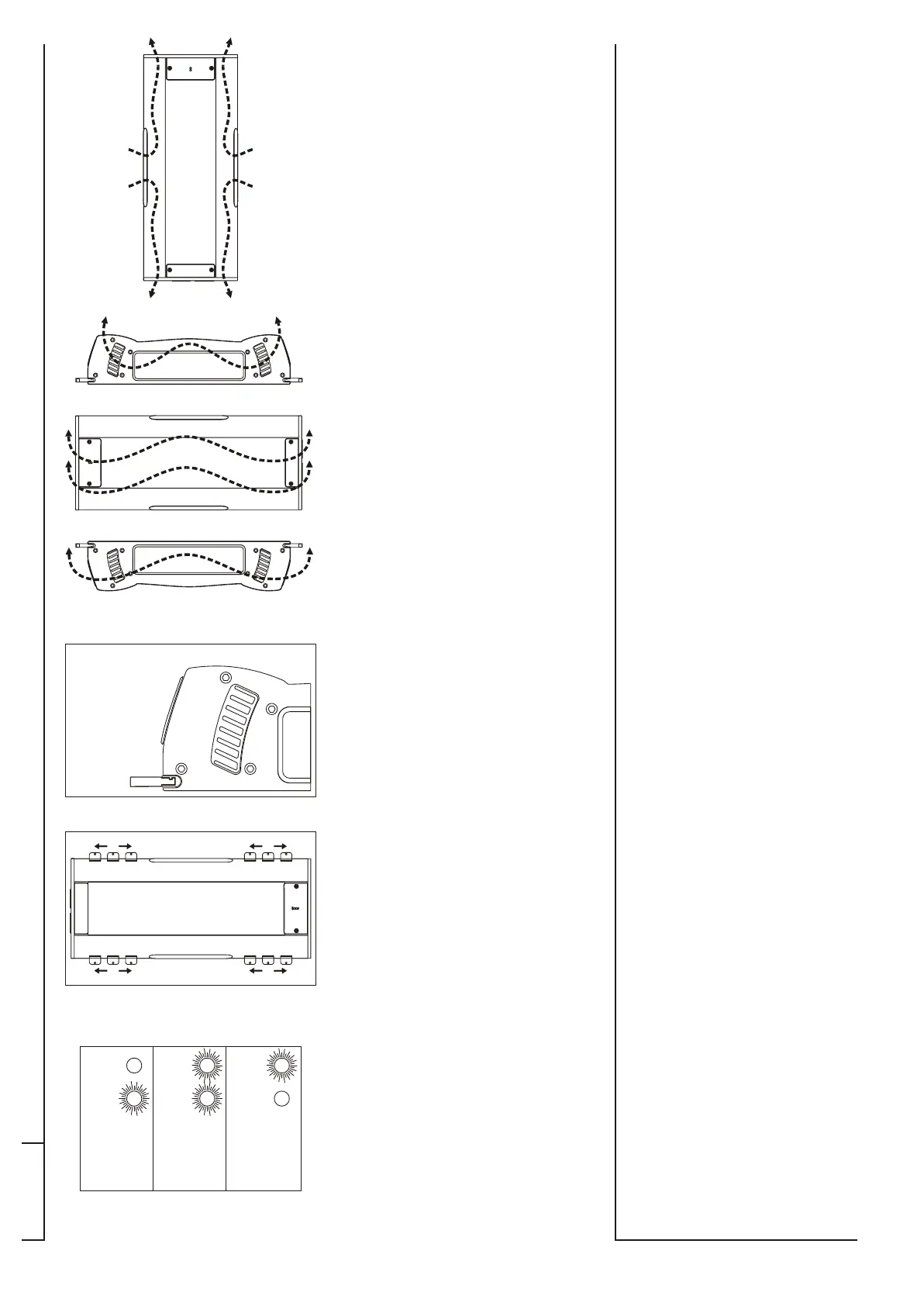

Sono importanti anche il verso di
installazione e gli eventuali oggetti vicini
all’amplificatore stesso, il sistema di
raffreddamento forzato (6 ventole da
40mm termo-carico controllate) crea un
flusso d’aria come indicato nella (fig. a), è
quindi fondamentale non ostruire gli
ingressi e le uscite del suddetto circuito di
raffreddamento, la forma
dell’amplificatore è appositamente
studiata per collocazioni come quelle
indicate nelle (fig. b,c,) che garantiscono
la migliore dissipazione di calore. La
posizione indicata dalla (fig. d) è
assolutamente da evitare poichè non
permette un regolare funzionamento
dello stesso. Gli amplificatori steg sono
comunque protetti contro i surriscalda-
menti e quando le protezioni entrano in
funzione (85°C) l’amplificatore smette di
funzionare per riprendere appena la
temperatura del dissipatore scende di
qualche grado sotto la soglia di protezio-
ne.
2 Fissaggio dell’amplificatore.
Per prevenire danni alle persone,
all’amplificatore o alla vettura fissate
bene l’amplificatore, in un punto sicuro.
Gli amplificatori master stroke si
avvalgono di un sistema di fissaggio
semplice ed efficace (fig. a). I quattro
piedini forniti a corredo vanno inseriti
lungo la scanalatura del dissipatore e
possono essere posizionati in un punto
qualsiasi della lunghezza dello stesso (fig.
b) così da permettere il fissaggio anche su
superfici che non consentono quattro fori
a distanza regolare. Stabilite le posizioni
dei piedini basta bloccarli avvitando le viti
autofilettanti fornite a corredo.
3 Stato dell’amplificatore (STATUS).
Sul pannello superiore dell’ amplificato-
re si trovano i due LED di verifica dello
stato “STATUS” di funzionamento (fig. a).
1 VERDE: In funzione.
2 VERDE+ROSSO: Stato di muting
per protezione termica o cortocircuito
sulla linea altoparlanti.
3 ROSSO: Malfunzionamento
dell’amplificatore che smette di
funzionare per prevenire danni agli altri
componenti dell’impianto collegati
all’uscita. Se l’amplificatore rimane in
questo stato consigliamo di rivolgersi al
rivenditore steg.
SAFESAFE
ONON
master stroke
msk 3000
SAFESAFE
ONON
master stroke
msk 3000
SAFESAFE
ONON
master stroke
msk 3000
SAFESAFE
ONON
pag. 6
pag. 7
1a1a
4a
1b
4b
1c
4c
1D2a
4D
2b
4E
3a
STATUSSTATUSSTATUS
1 2 3
SAFE SAFE SAFE
ON ON ON
4 Alimentazioni (SUPPLY).
Intervenire sempre con i terminali di
alimentazione della batteria scollegati.
Stabilita la posizione definitiva
dell’amplificatore tagliate le lunghezze
dei cavi in eccesso e inseriteli
nell’apposita morsettiera SUPPLY (fig. a).
(fig. b) Positivo (SUPPLY “+”).
Il cavo di alimentazione utilizzato deve
essere di adeguata sezione.
E’ importante sapere che maggiore è la
sezione del cavo utilizzato, migliori sono
le prestazioni dell’amplificatore. Per
effettuare il passaggio del cavo di
alimentazione consigliamo di evitare
curve troppo accentuate, attorcigliamenti
e passaggi all’interno di lamiere taglienti
senza l’uso di appositi gommini.
Installare un fusibile il più possibile
vicino alla batteria per proteggere la
linea di alimentazione. Il valore del
fusibile deve essere superiore alla somma
dei fusibili richiesti dalle altre elettroniche
collegate alla linea di alimentazione.
(fig. c) Negativo (SUPPLY “-”).
Il cavo di massa deve essere di sezione
uguale o superiore a quella di alimenta-
zione. La lunghezza deve essere il
minimo indispensabile per raggiungere
un punto metallico della scocca della
vettura. Sverniciare e pulire bene il punto
in cui il cavo, opportunamente terminato
con un capocorda ad occhiello, deve
essere collegato. Serrare bene il terminale
con una vite di buone dimensioni
ricordando di inserire una rondella
antisvitamento per essere sicuri che non si
allenti nel tempo. Se per collegare il
capocorda ad occhiello si deve effettuare
un foro, ispezionare prima le parti
adiacenti per non recare danni ad organi
importanti dell’auto.
ATTENZIONE ! Un contatto di massa di
qualità scadente si traduce in una
diminuzione della potenza e in un
peggioramento della qualità e del rumore
di tutto l’impianto
(fig. d) Accensione(SUPPLY “ON”).
Collegare un cavo della sezione di circa
1mmalla sorgente dotata di commutato-
re di accensione (uscita dedicata o uscita
per antenna elettrica).
Per il tragitto del cavo dalla sorgente
all’amplificatore usare le stesse precau-
zioni del cavo di alimentazione.
(fig. e) Fusibile esterno.
In caso di bruciatura il fusibile deve essere
sostituito con uno di pari valore. Il
corretto valore del fusibile di ogni
modello master stroke è indicato
nelle caratteristiche tecniche di questo
manuale.
VISTA SUPERIORE
VISTA FRONTALE
VISTA SUPERIORE
VISTA FRONTALE
VISTA SUPERIORE
VISTA FRONTALE
