VISTA FRONTALE LATO SEGNALE
pag. 8
pag. 9

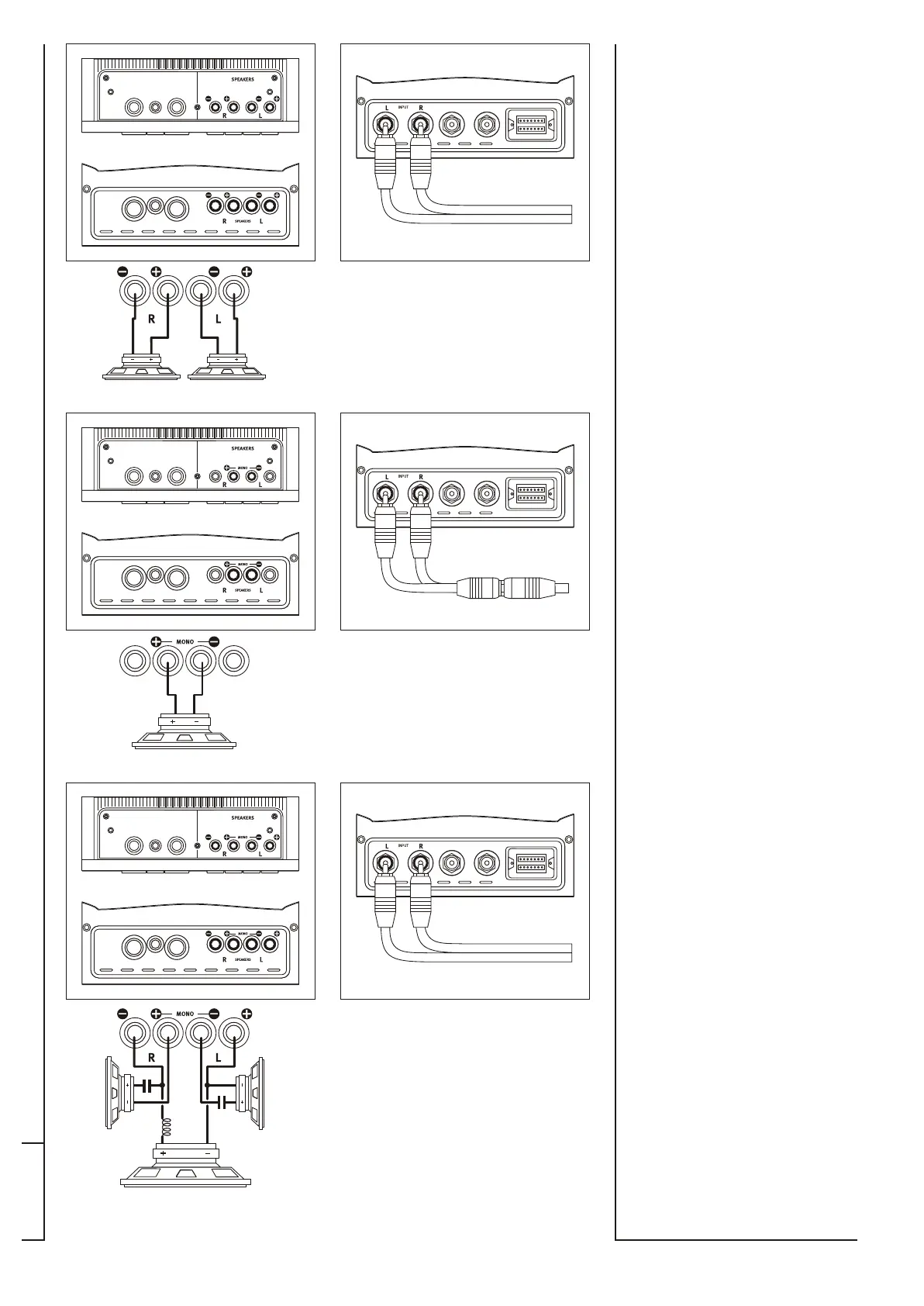

5 Collegamento Altoparlanti
(SPEAKERS).
Il cavo di potenza utilizzato deve essere di
buona sezione. Maggiore sarà la sezione,
migliore sarà il trasferimento della
potenza agli altoparlanti. Per effettuare il
passaggio del cavo di potenza consiglia-
mo di evitare curve troppo accentuate,
attorcigliamenti e passaggi all’interno di
lamiere taglienti senza l’uso di appositi
gommini.
(fig. a) Stereo.
La configurazione Stereo può essere
adottata per pilotare sistemi con
impedenza di 2, 4 Ohm o superiore.
(fig. b) Mono.
Per il funzionamento in mono
dell’amplificatore è necessario unire gli
ingressi di segnale RCA con un adattatore
ad “Y”.
In configurazione mono l’impedenza
consigliata del sistema di altoparlanti
collegato è di 4 Ohm o superiore.
(fig. c) Mono + Stereo.
Questa è la configurazione che permette
di usare le uscite stereo per i diffusori
dedicati alla riproduzione delle frequen-
ze medioalte e l’uscita mono per un
subwoofer che completa e ottimizza la
resa in gamma bassa.
Quando si adotta questo tipo di configu-
razione l’impedenza dei diffusori non
deve mai scendere al di sotto dei 4 Ohm.
Sullo schema si indica con “L” delle
bobine e con “C” dei condensatori
bipolarizzati necessari alla realizzazione
dei crossover passivi da utilizzare nella
configurazione Mono+Stereo. Se si
utilizzano altoparlanti con impedenza di
8 ohm il valore delle bobine raddoppia e
quello dei condensatori dimezza.
ATTENZIONE: utilizzare componenti
passivi con valore di “potenza dissipabi-
le” adeguato.
L
C
C
6 Segnale (INPUT),(BYPASS).
Il cavo di segnale utilizzato deve essere
schermato per evitare l’inserimento di
disturbi dovuti ai campi magnetici
presenti nell’auto (centraline, ecc.). Per
effettuare il passaggio del cavo di segnale
consigliamo di evitare curve troppo
accentuate, attorcigliamenti e passaggi
all’interno di lamiere taglienti senza l’uso
di appositi gommini. E’ importante che
lungo il tragitto il cavo di segnale non
affianchi mai quello di alimentazione.
(fig. a) INPUT. Collegare il cavo di
segnale proveniente dalla sorgente,
terminato con connettori RCA, alle prese
dorate per l’ingresso (INPUT “L”e“R”).
(fig. B) BYPASS. Collegare il cavo di
segnale, terminato con i connettori RCA
alle prese dorate per l’uscita (BYPASS
“L”e“R”), da utilizzare come pilota di
altre eventuali elettroniche..
7 Sensibilità / Equalizzazione.
(fig. a) Sul pannello superiore regolare la
sensibilità dell’ amplificatore utilizzando
un giravite a lama piatta. Portare sulla
posizione “min” (3,5 Volt) i comandi
della sensibilità ruotandoli in senso
antiorario. Accendere la sorgente e
posizionare il volume a due terzi della
scala prevista dal costruttore. Ruotare i
comandi della sensibilità
dell’amplificatore in senso orario verso la
posizione “max” (0,15 Volt) fino ai primi
cenni di distorsione, questa operazione è
valida per entrambi i canali “L” e “R”.
(fig. b) Regolazione BOOST.
Sul pannello superiore sono presenti i
potenziometri di regolazione dell’
efficace equalizzatore parametrico, il
primo (Freq), (fig. c ),permette di
scegliere la frequenza di intervento (40-
120 Hz), il secondo (Level), (fig.c ),
regola il livello di incremento
dell’equalizzazione in dB (0-12), vedi
(fig. c). Questa regolazione permette di
ottimizzare la risposta della gamma bassa.
A
B
5a5b5c3a
6a 6b 7a 7b
7c
10 200k20 50
100
Hz
200 500 1k 2k 5k 10k 20k 50k
+6
+12
+18
-28
-24
-20
-16
-12
-8
-4
+0
d
B
r
A
B
A
B
VISTA SUPERIORE
VISTA FRONTALE
VISTA SUPERIORE
VISTA FRONTALE
VISTA SUPERIORE
VISTA FRONTALE
VISTA SUPERIORE
VISTA FRONTALE
VISTA SUPERIORE
VISTA FRONTALE
VISTA SUPERIORE
VISTA FRONTALE
VISTA SUPERIORE
VISTA FRONTALE
VISTA SUPERIORE
VISTA FRONTALE VISTA FRONTALE LATO SEGNALE
VISTA FRONTALE LATO SEGNALE
