Assemblaggio della doccia solare
Se si utilizzano degli utensili, i collegamenti potrebbero essere danneggiati. Avvitare i singoli
componenti a mano. Prima del serraggio finale, il raccordo a vite è ermetico in modo che i singoli
componenti possano essere posizionati correttamente. La testa della doccia deve essere rivolta verso il
basso. Se i raccordi a vite non sono ermetici, avvolgere il filetto con del nastro in teflon.

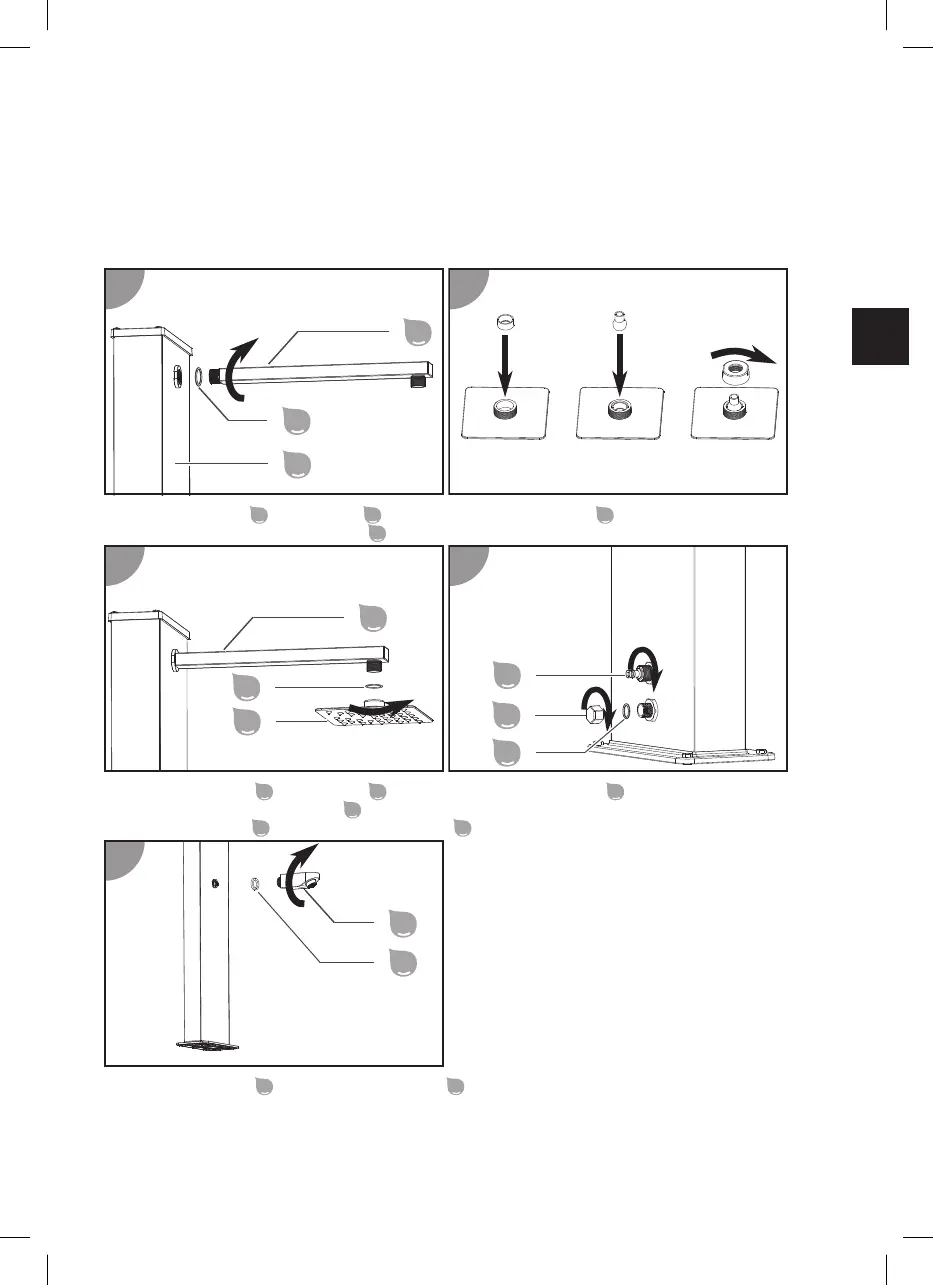

Per assemblare la doccia solare procedere come segue:
2
2
3
1
3
1. Inserire l’O-ring
1
nel raccordo
2
e avvitare questo al serbatoio
3
.
2. Assemblare la testa della doccia
10
.
4
2
10
11
5
6
5
7
3. Montare l’O-ring
11
nel raccordo
2
e avvitare la testa della doccia
10
al raccordo.
4. Avvitare l’adattatore per tubo
7
alla connessione tubo.
5. Montare l’o-ring
5
sul tappo di svuotamento
6
e avvitare questo al serbatoio.
6
3
8
9
6. Montare l’O-ring
9
sull’uscita acqua fredda
8
e avvitare questa al serbatoio.
La doccia solare è assemblata.
