Solardusche zusammensetzen
Beim Einsatz von Werkzeug werden die Anschlüsse beschädigt. Verschrauben Sie die Einzelteile
handfest. Die Schraubverbindung ist vor dem vollständigen Einschrauben dicht, sodass die Einzelteile
korrekt positioniert werden können. Der Duschkopf soll nach unten zeigen. Sind Schraubverbindungen
undicht, umwickeln Sie das Gewinde mit Teflonband.
Gehen Sie wie folgt vor, um die Solardusche zusammenzusetzen:
2
2
3
1
3

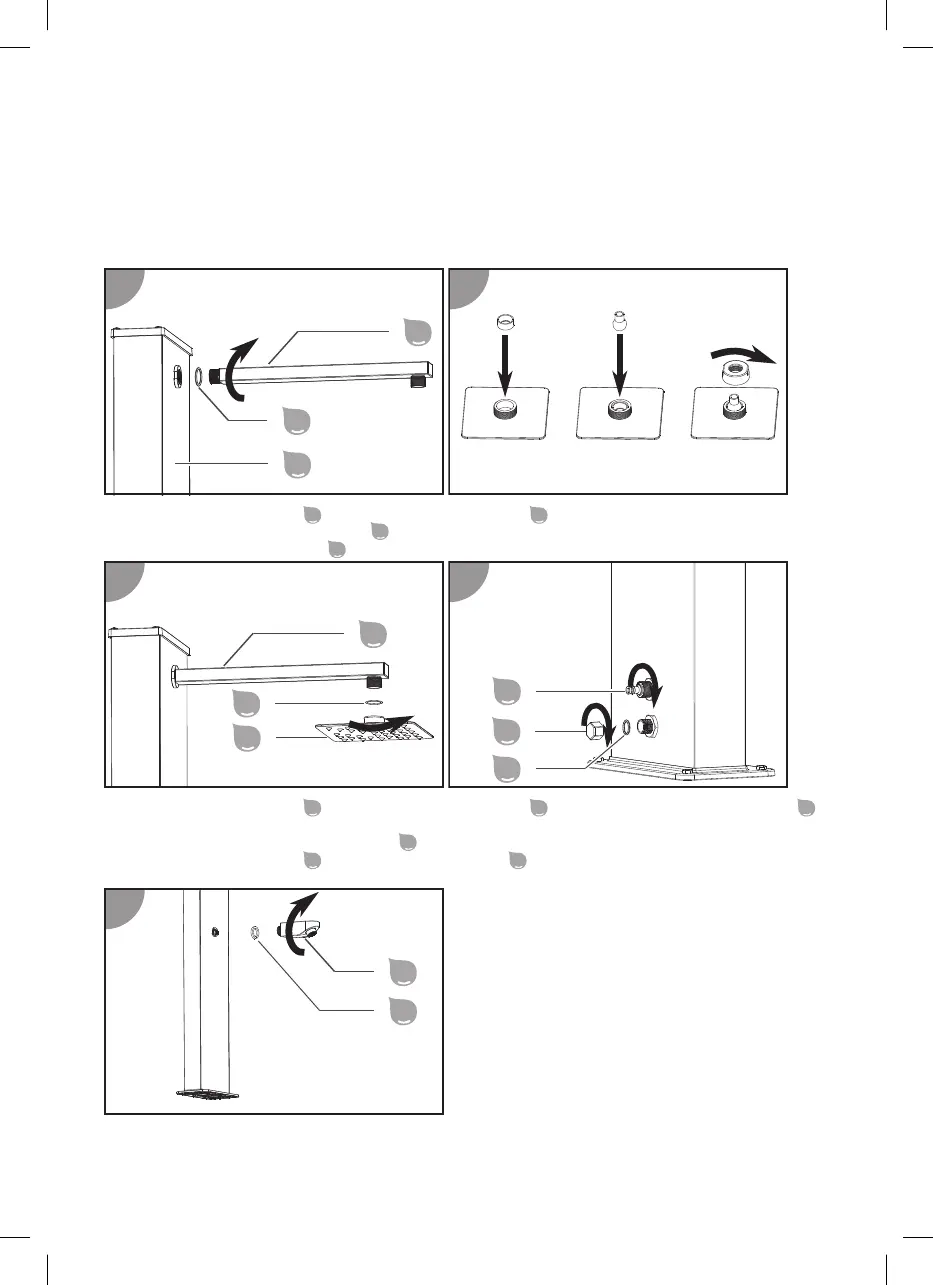

1. Setzen Sie den O-Ring
1
auf das Verbindungselement
2
und schrauben Sie das
Verbindungselement in den Tank
3
.
2. Setzen Sie den Duschkopf
10
zusammen.
4
2
10
11
5
6
5
7
3. Setzen Sie den O-Ring
11
auf das Verbindungselement
2
und schrauben Sie den Duschkopf
10
auf das Verbindungselement.
4. Schrauben Sie den Schlauchadapter
7
auf den Schlauchanschluss.
5. Setzen Sie den O-Ring
5
auf die Entleerungskappe
6
und schrauben Sie die Entleerungskappe
in den Tank.
6
3
8
9
8
