Steinbach Straight Line - Montaje de la Ducha Solar

Montaje de la ducha solar
El uso de herramientas dañará las conexiones. Atornille las piezas manualmente. La unión roscada
está estanca antes de atornillar completamente de modo que las piezas pueden posicionarse
correctamente. La alcachofa de ducha debe señalar hacia abajo. Si uniones roscadas presentan fugas,
envuelva la rosca con cinta de teflón.

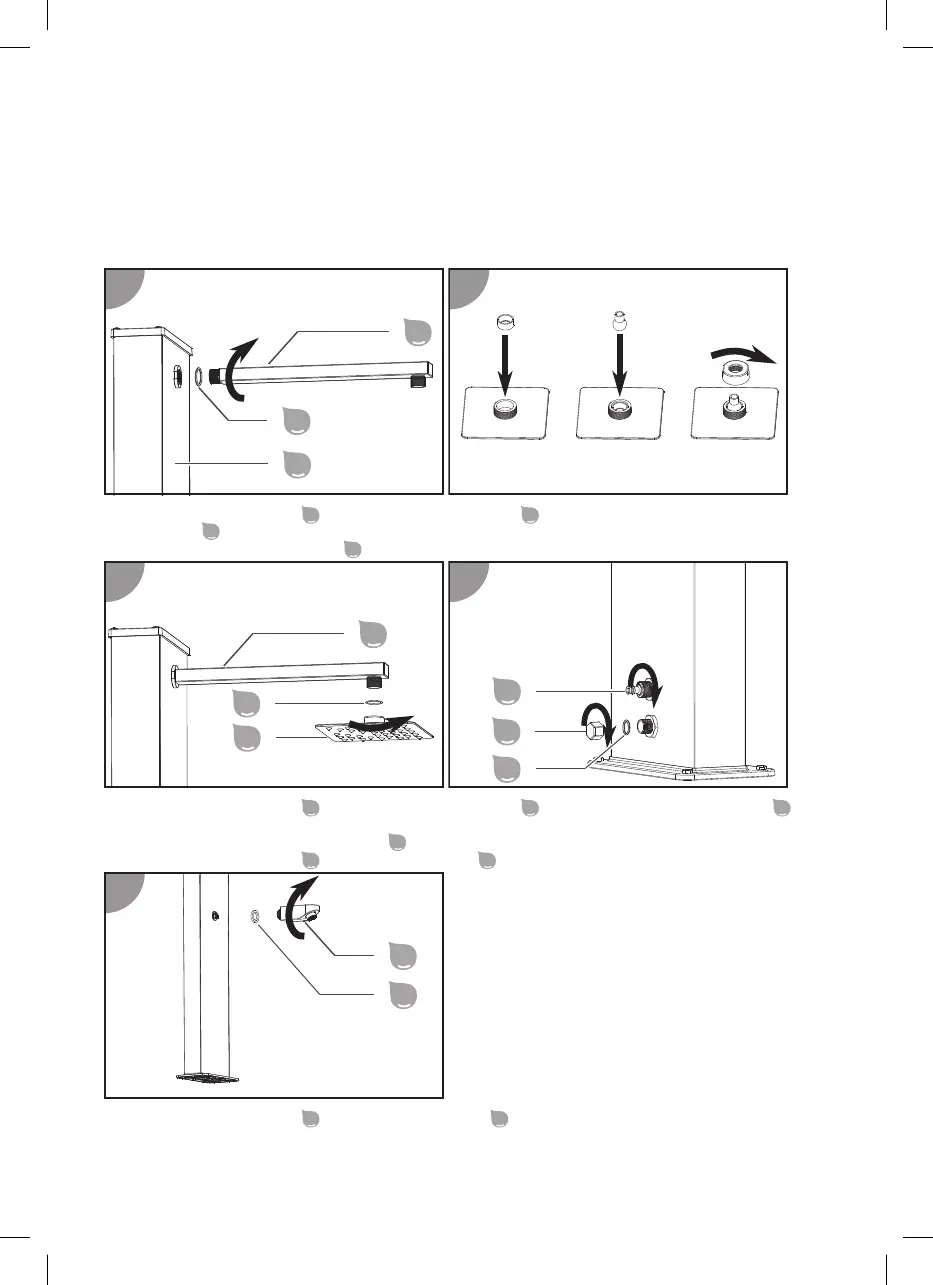

Proceda como se indica a continuación para montar la ducha solar:
2
2
3
1
3
1. Coloque el anillo tórico
1
en el elemento de conexión
2
y atornille el elemento de conexión en el
depósito
3
.
2. Monte la alcachofa de ducha
10
.
4
2
10
11
5
6
5
7
3. Coloque el anillo tórico
11
en el elemento de conexión
2
y atornille la alcachofa de ducha
10
en el
elemento de conexión.
4. Atornille el adaptador de manguera
7
en la conexión de manguera.
5. Coloque el anillo tórico
5
en la tapa de vaciado
6
y atornille la tapa de vaciado en el depósito.
6
3
8
9
6. Coloque el anillo tórico
9
en la toma de agua fría
8
y atornille la toma de agua fría en el
depósito.
44
